RSK-TGL nylon intern växelring trumma växelkoppling är en lätt och låg ljudnivå transmissionsanslutningskomponent. Dess kärnfunktion är användningen av ett höghållfast nylonmaterial för att bilda den inre kuggkransen, som griper in i en trumformad yttre kugghylsa. Den erbjuder utmärkt stötdämpning, vibrationsdämpning och elektriska isoleringsegenskaper, vilket gör den lämplig för precisionstransmissionsapplikationer med små till medelstora vridmomentkrav, där vibrationsdämpning och skydd mot elektrisk korrosion behövs.

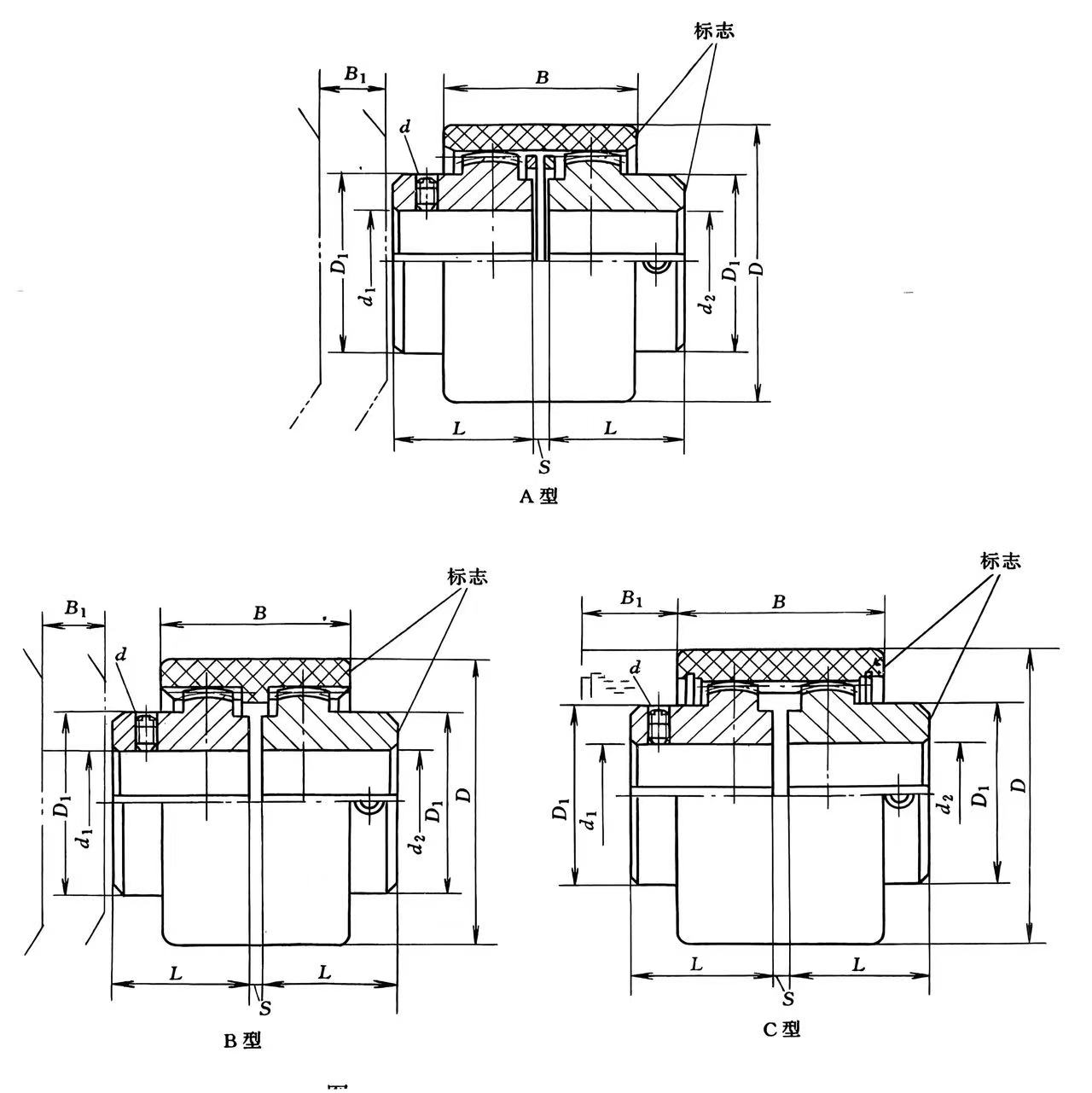

Modell	Nominellt vridmoment /N·m	Tillåten rotation Hastighet [n]	Axelhålets diameter	Skafthål Längd L	D			B				S	d	Vikt		Tröghetsögonblick I
					A, B-formad	C-formad		A, B-formad	C-formad	A, B-formad	C-formad
														A-formad B-formad	C-formad	A-formad B-formad	C-formad
TGLA1 TGLB1	10	10000	6, 7	16	40	--	25	38	--	17	--	4	--	0.2	--	0.00003	--
			8, 9	20									M5
			10, 11	22
			12, 14	27
TGLA2 TGLB2	16	9000	8, 9	20	48	--	32	38	--	17	--	4	M5	0.278	--	0.00006	--
			10, 11	22
			12, 14	27
			16, 18, 19	30
TGLA3 TGLB3 TGLC3	31.5	8500	10, 11	22	56	58	36	42	52	19		4	M5	0.482	0.533	0.00012	0.00015
			12, 14	27							24
			16, 18, 19	30
			20, 22, 24	38
TGLA4 TGLB4 TGLC4	45	8000	12, 14	27	66	70	45	46	--	21	26	4	M8	0.815	0.869	0.00033	0.0004
			16, 18, 19	30					56
			20, 22, 24	38
			25, 28	44
TGLA5 TGLB5 TGLC5	63	7500	14	27	75	85	50	48	--	22	27	4	M8	1.39	1.52	0.00072	0.00088
			16, 18, 19	30					58
			20, 22, 24	38
			25, 28	44
			30, 32	60
TGLA6 TGLB6 TGLC6	80	6700	16, 18, 19	30	82	90	58	48	58	22	27	4	M8	2.02	2.15	0.0012	0.0015
			20, 22, 24	38
			25, 28	44
			30, 32、35、38	60
TGLA7 TGLB7 TGLC7	100	6000	20, 22, 24	38	92	100	65	50	60	23	28	4	M8	3.01	3.14	0.0024	0.0027
			25, 28	44
			30, 32、35、38	60
			40,42	84
TGLA8 TGLB8 TGLC8	140	5600	22, 24	38	100	100	72	50	60	23	28	4	M8	4.06	4.18	0.0037	0.0039
			25, 28	44
			30, 32、35、38	60
			40,42、45、48	84
TGLA9 TGLB9 TGLC9	355	4000	25, 28	44	140	140	96	72	85	34	41	4	M10	8.25	8.51	0.0155	0.0166
			30, 32、35、38	60
			40,42、45、48、 50, 55, 56	84
			60, 63, 65, 70	107
TGLA10 TGLB10 TGLC10	710	3150	30, 32、35、38	60	175	175	128	95	95	45	45	6	M10	16.92	17.1	0.052	0.0535
			40,42、45、48、 50, 55, 56	84
			60, 63, 65, 70、 71, 75	107
			80, 85	132
TGLA11 TGLB11 TGLC11	1250	3000	40,42、45、48、 50, 55, 56	84	210	210	165	102	102	48	48	8	M10	34.26	34.56	0.1624	0.165
			60, 63, 65, 70、 71, 75	107
			80, 85、90、95	132
			100, 110	167
TGLA12 TGLB12 TGLC12	2500	2120	50, 55, 56	84	270	270	192	135	135	63	63	10	M16	66.42	66.86	0.4674	0.4731
			60, 63, 65, 70、 71, 75	107
			80, 85、90、95	132
			100, 110、120、125	167

Beskrivning

En växelkoppling är en mekanisk koppling med högt vridmoment för icke-kolinjära axlar, som använder interna/externa kuggar i hylsor för att överföra kraft samtidigt som den kompenserar för vinkel-, radiell- och axiell felinriktning, vilket gör den idealisk för tung industriell användning som stålverk, pumpar och transportörer där hög effekttäthet kräver goda och underhållsmässiga egenskaper, även om den kräver godhet och smörjning. lång livslängd.

Hur det fungerar

Komponenter: Två nav (med utvändiga kuggar) ansluts till varje axel, förbundna med hylsor (med invändiga kuggar).

Felinriktningskompensation: Kugghjulens tänder tillåter rörelse, böjning för att hantera vinkelförskjutning (sida-till-sida), radiell (offset) och axiell (ände-till-ände) felinriktning mellan axlar.

Vridmomentöverföring: Hög ytkontakt mellan de krönta kugghjulen ger effektiv kraftöverföring med högt vridmoment med exceptionell vridstyvhet.

Nyckelfunktioner och fördelar

Högt vridmoment: Kan hantera mycket höga vridmomentbelastningar.

Kompakt: Ger ett högt effekt-till-vikt-förhållande som passar in i trånga utrymmen.

Pålitlig: Ger lång livslängd med korrekt smörjning.

Mångsidig: Finns i olika konfigurationer (enkel/dubbel ingrepp, stela/flexibla halvor) för olika behov.

Ansökningar

Rullenheter (stål, pappersindustri)

Pumpar, fläktar, transportörer

Kraftgenereringsutrustning

Underhåll

Kräver periodisk smörjning (fett) för att skydda kugghjulen.
