Name: RSK-BJDF Tillverkar högpresterande industri CV Joint Fixed Type
Rating: 5 (99 reviews)

Specifikation

Arbetsvinkel≤18°

Tillåten expansion±12~±35

Grundläggande specifikationer:

Typ	Diagram	Nominellt vridmoment (N·m)	Utmattningsmoment (N·m)	Tillåten arbetsvinkel		Expansionen Δ	Tröghetsmomentet GD³ J × 10 ^-3 (kg·m²)
				Tillåten arbetsvinkel			L=500	L=1000	Var 100:e mer av längden
				I rotation	I vila		Solid axel	Ihåligt skaft	Solid axel	Ihåligt skaft
BJ75DF	Figur 1	1520	588	14°	16°	±12	8.67	15.8	0.12	0.96
BJ95DF	Figur 1	2500	1127	14°	16°	±16	21.0	27.6	0.25	0.96
BJ125DF	Figur 1	5782	2744	16°	18°	±20	76.3	91	0.79	2.1
BJ150DF	Figur 1	11564	4704	16°	18°	±24	160	197	1.93	5.2
BJ175DF	Figur 2	15680	6713	16°	18°	±27	273	330	2.80	8.5
BJ200DF	Figur 2	23912	11172	16°	18°	±29	551	660	5.50	17.8
BJ225DF	Figur 2	29694	14700	16°	18°	±29	904	1010	7.40	17.8
BJ250DF	Figur 2	42238	20678	18°	20°	±30	1400	1700	12.6	54
BJ300DF	Figur 2	63112	29106	18°	20°	±35	2860	3200	20.2	54

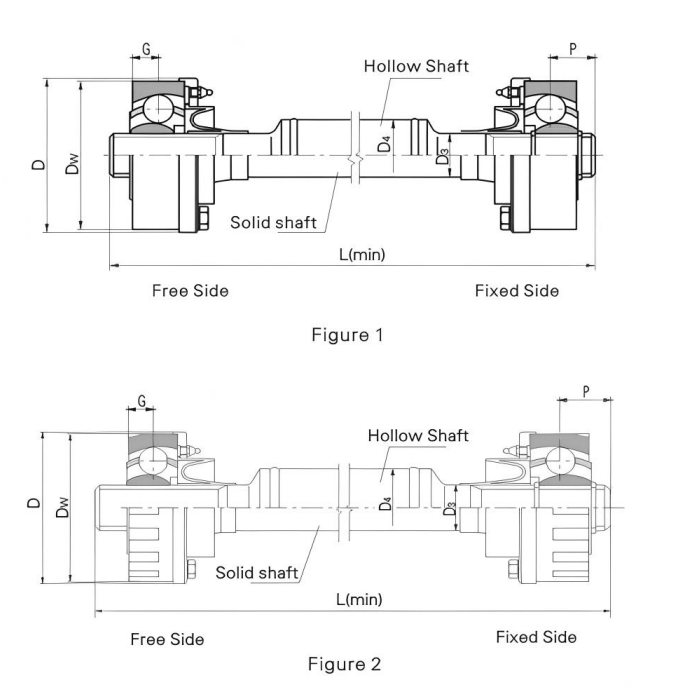

De viktigaste dimensionerna:

Typ	Diagram	Dw	D	G	P	Solid axel D3	Ihåligt skaft D4	L(min)
Typ	Diagram	Dw	D	G	P	Solid axel D3	Ihåligt skaft D4	Solid axel	Ihåligt skaft
BJ75DF	Figur 1	80	85	12.2	16	22	50	145	505
BJ95DF	Figur 1	95	100	15.9	21	27.5	50	190	505
BJ125DF	Figur 1	125	130	20.3	29	36.75	60	250	605
BJ150DF	Figur 1	146	151	24.1	28	46	76	250	705
BJ175DF	Figur 2	165.1	170	25.4	38	52	89	300	805
BJ200DF	Figur 2	190	196	30	40	60	102	335	805
BJ225DF	Figur 2	212	218	32.5	48	66	102	375	805
BJ250DF	Figur 2	230	238	37.5	53	76	140	395	805
BJ300DF	Figur 2	266.7	273	42	65	84	140	445	805

Egenskapen och användningen

Justeringen av installationsavståndet och den axiella expansionen görs genom den glidande splinepassningen i universalleden.

Den används huvudsakligen för att driva nyprullen, skurrullens tätningsrulle, efterbehandling av spännrullen och pressrullen på den metallurgiska utrustningen.

Det symboliserande exemplet: BJ125DF1000

BJ: Typ BJ

125: Specifikationen är 125

DF: DF-typ

1000: Längden är 1000

Beskrivning

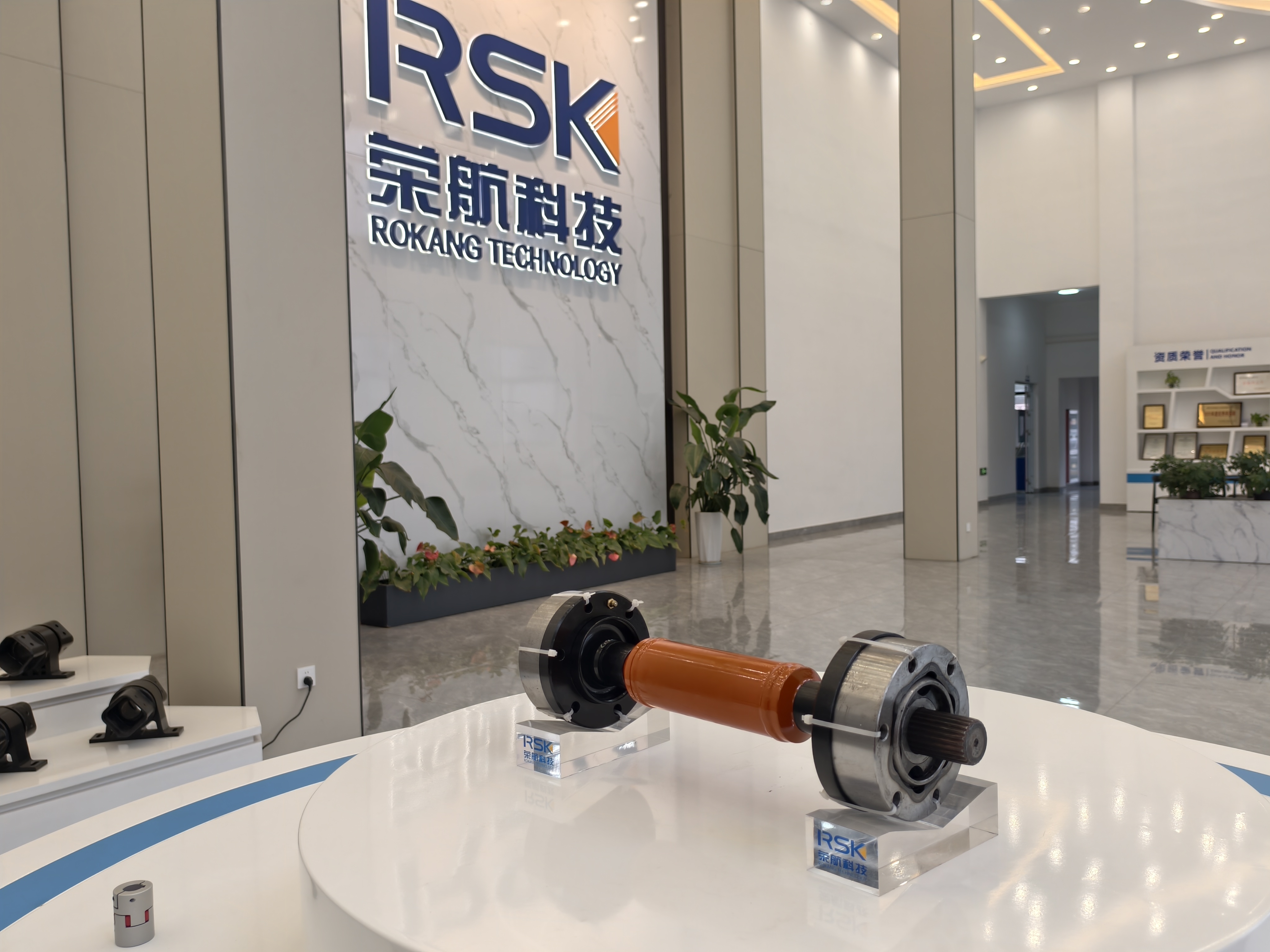

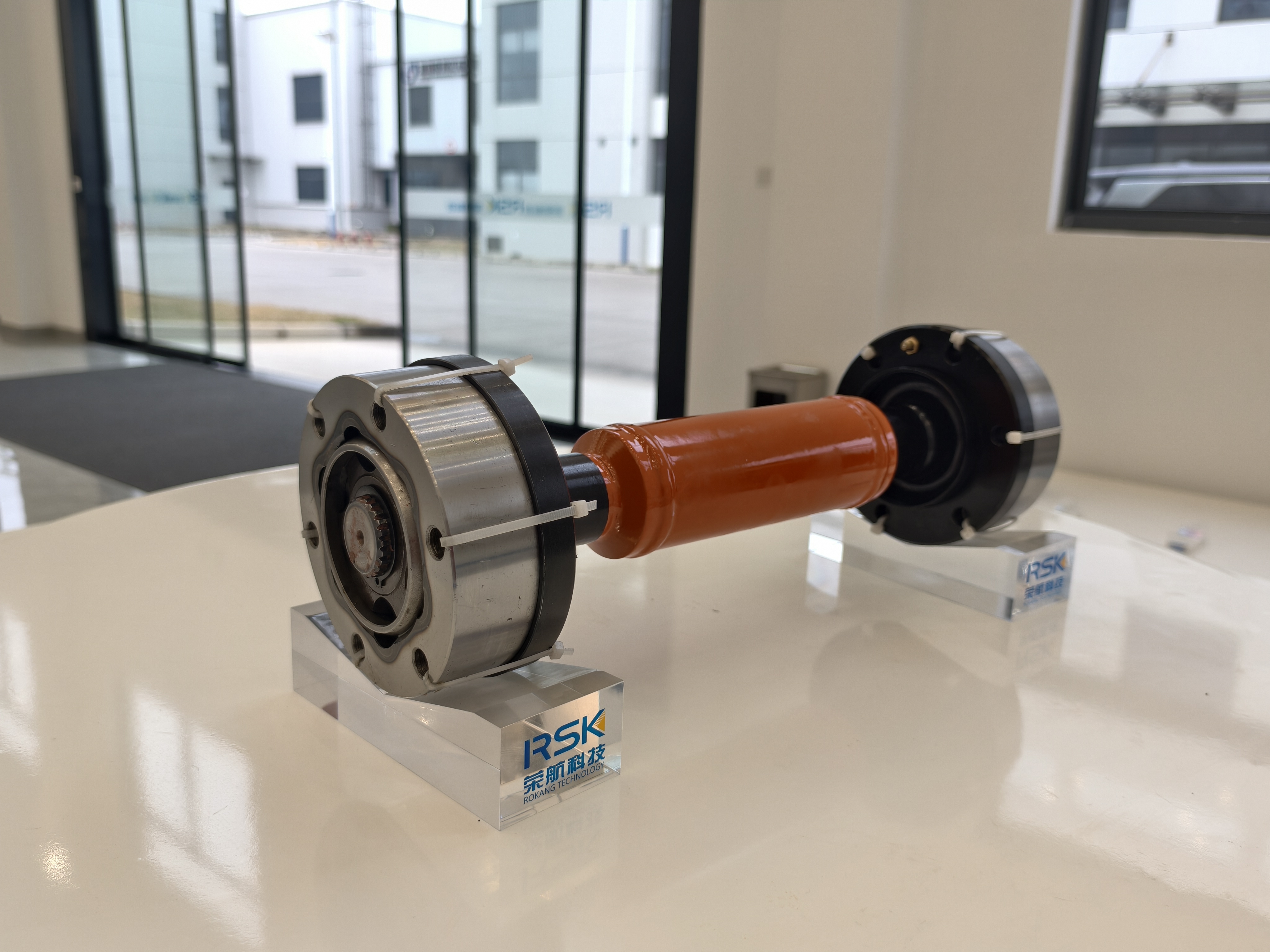

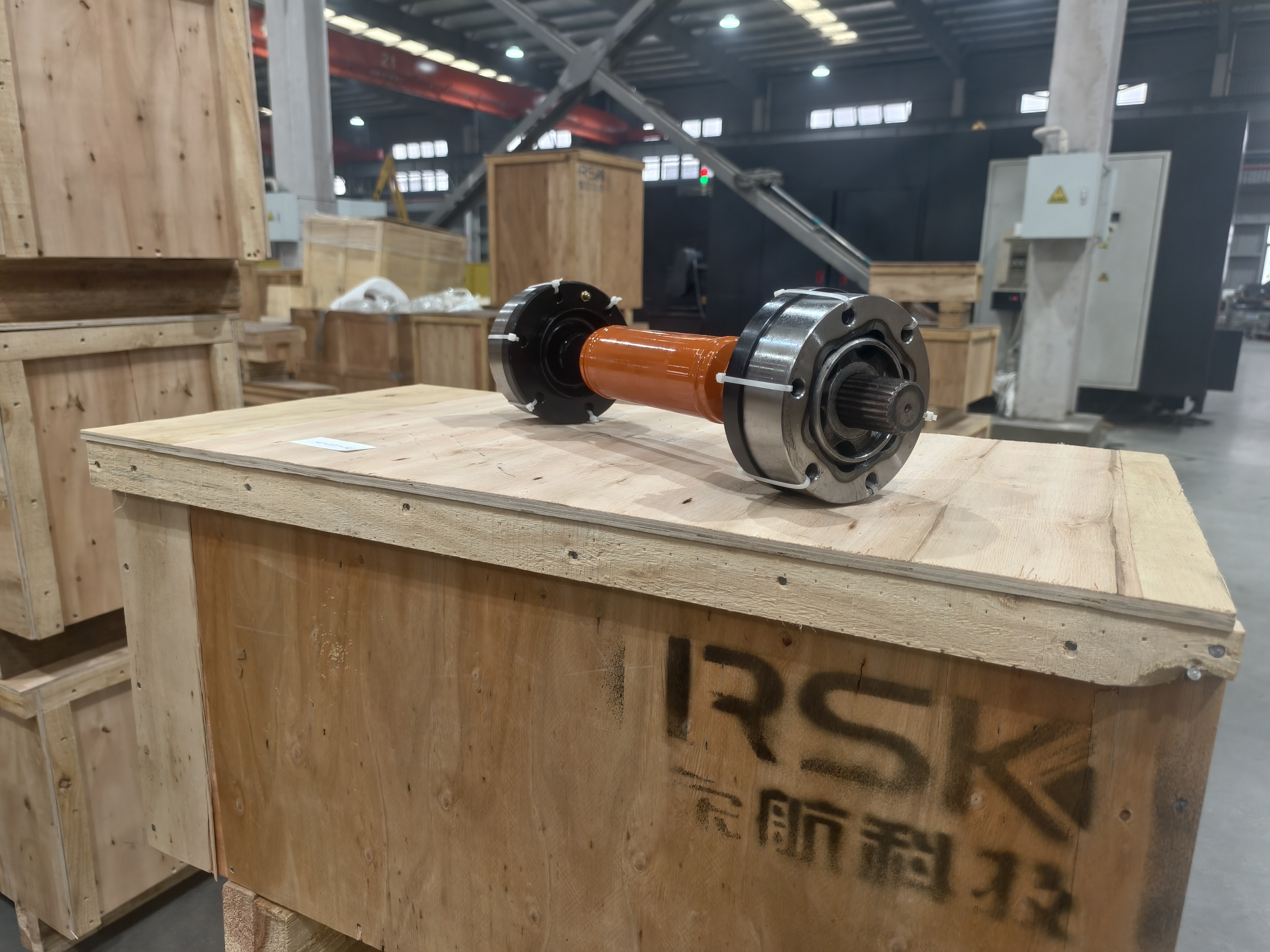

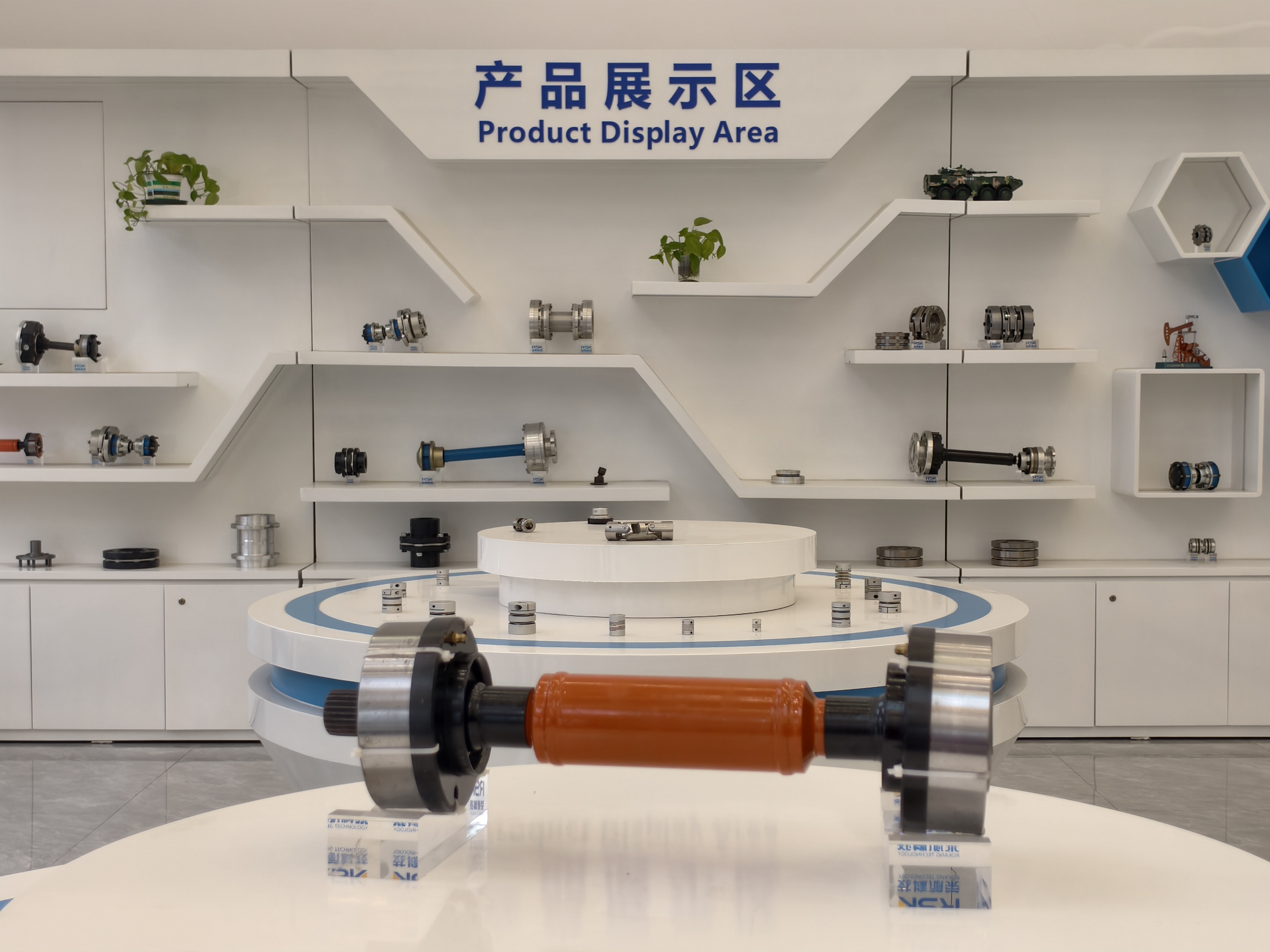

RSK CV Joint (ball cage constant velocity joint) är en högpresterande transmissionskomponent. Vi erbjuder en pålitlig, kostnadseffektiv CV Joints. Dess strukturella design är exakt och består huvudsakligen av en kulhållares yttre ring, en stjärnformad innerring, en bur och en kraftöverförande stålkula. Kulhållarens yttre ring och den stjärnformade innerringen är fast förbundna med drivaxeln respektive den drivna axeln. De kraftöverförande stålkulornas centrum är belägna i planet som passerar genom kopplingens centrum och är placerade i löpbanan som består av de yttre sfäriska spåren på den sfäriska yttre ringen och de yttre sfäriska spåren på den stjärnformade inre ringen. De två sfäriska ytornas centrum sammanfaller med universalkopplingens centrum, vilket säkerställer driftens noggrannhet och stabilitet.

När det gäller arbetsprincipen, för att säkerställa att mitten av alla stålkulor alltid är i mitten av vinkeln mellan de två axelaxlarna, installeras stålkulorna i burens fönster. På detta sätt, när vinkeln mellan kopplingens drivande och drivna axlar ändras, kan kraftöverföringspunkten fortsätta att vara på vinkelns bisektur, så att hastigheten mellan drivaxeln och den drivna axeln förblir synkroniserad, vilket uppnår stabil och effektiv kraftöverföring. .

Denna produkt har utmärkt prestanda i slitstyrka. Nyckelkomponenter är gjorda av höghållfast slitstarkt stål och bearbetas av avancerade processer som precisionssmidning och kallsträngsprutning för att säkerställa stabiliteten hos den interna stålstrukturen och avsevärt förbättra materialets slitstyrka. Samtidigt är ytan specialbehandlad med rostskydd för att ytterligare förbättra produktens förmåga att motstå erosion i tuffa miljöer och avsevärt förlänga dess livslängd. .

Den har ett brett utbud av applikationsscenarier, särskilt inom fordonsindustrin, metallurgisk industri, lätt industri, tunga maskiner och andra industrier, där axeltransmission under förhållanden med stora lutningsvinklar och begränsade radiella dimensioner kan ge tillförlitlig kraftanslutning och transmissionsgarantier för olika typer av mekanisk utrustning.
