Wholesale RSK-CPLT Högpresterande flexibel aluminiumlegering Dubbelmembran Stegaxelkoppling Klämtyp Används för elektriska maskiner

Hem / Produkter / Servokopplingar / Membrankopplingar / RSK-CPLT Högpresterande flexibel aluminiumlegering Dubbelmembran Stegaxelkoppling Klämtyp Används för elektriska maskiner

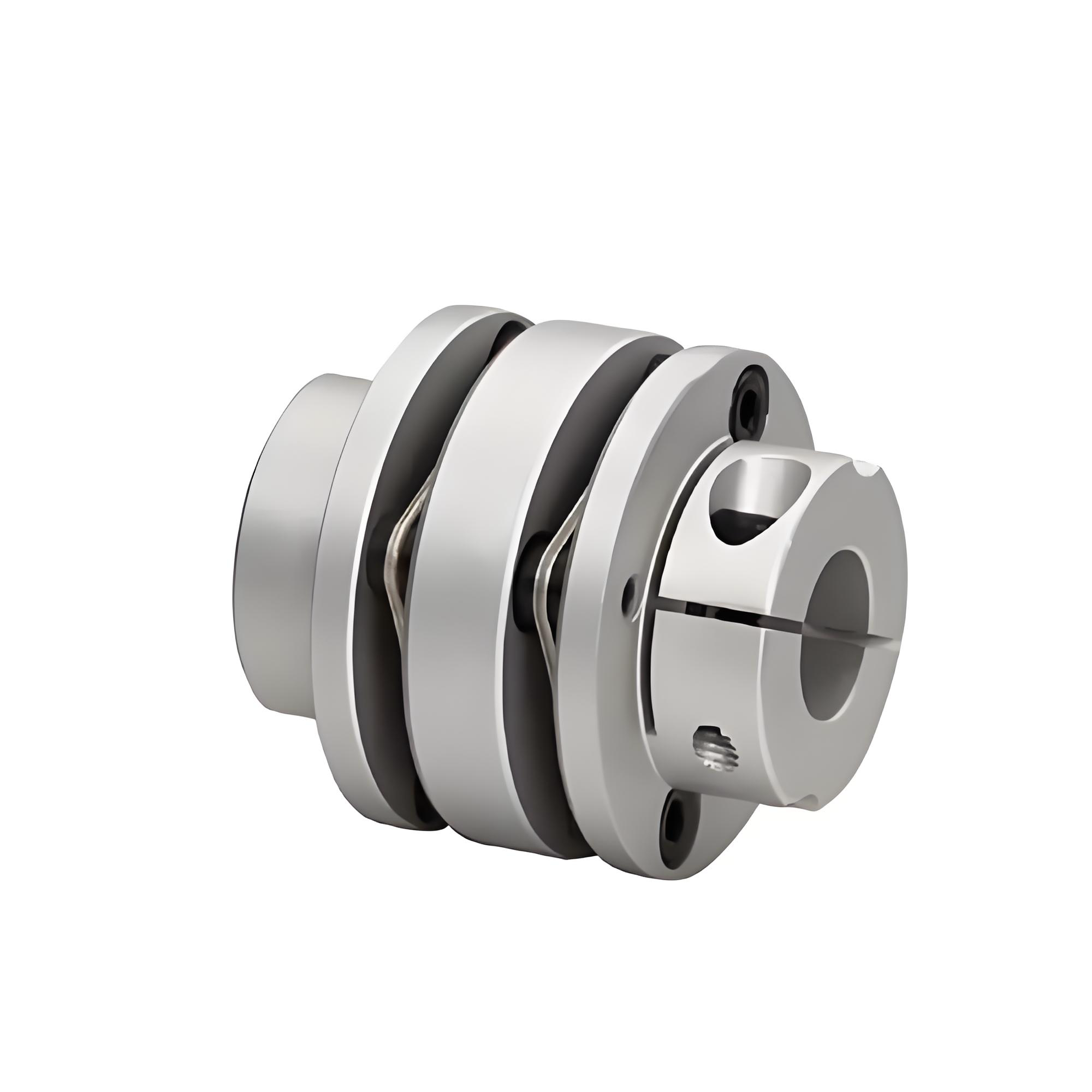

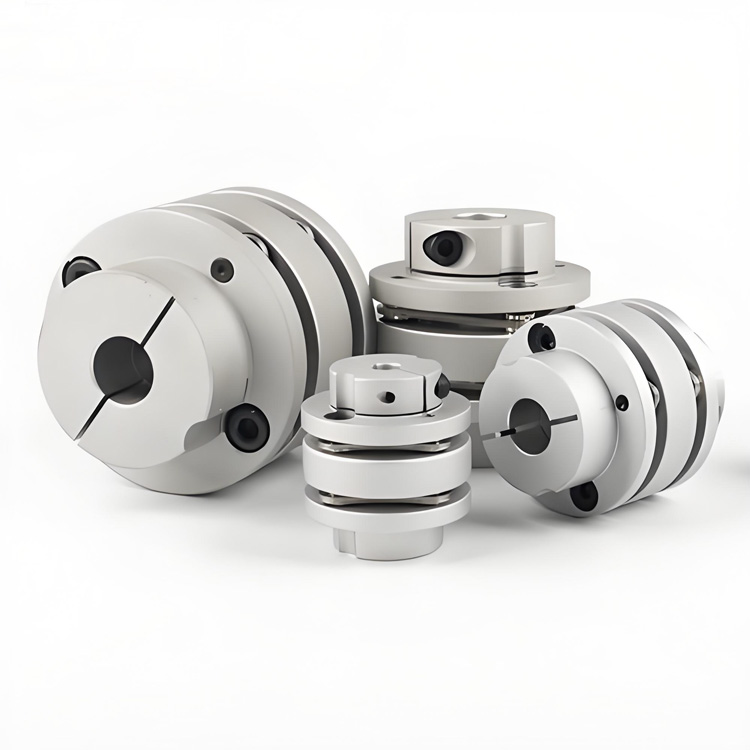

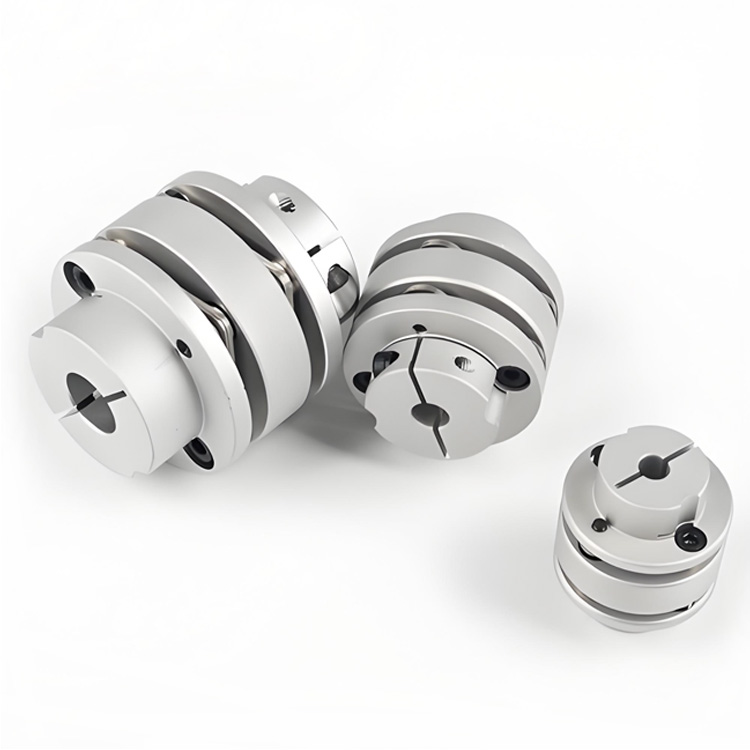

RSK-CPLT Högpresterande flexibel aluminiumlegering Dubbelmembran Stegaxelkoppling Klämtyp Används för elektriska maskiner

RSK-CPLT Högpresterande flexibel aluminiumlegering Dubbelmembran Stegaxelkoppling Klämtyp Används för elektriska maskiner

Kontakta oss
  • Specifikation
  • Beskriv
Specifikation

>Höghållfast aluminiumlegering axelhylsa

>Membranet är tillverkat av 304 rostfritt stål

>Hög vridmomentstyvhet, kan noggrant kontrollera rotationen av axeln, kan utföra hög precisionskontroll

>Designad för servo- och stegmotorer

>Den spaltfria axel- och axelhylsanslutningen är lämplig för framåt- och bakåtrotation

>Låg tröghet, lämplig för höghastighetsdrift

>Klämskruvens åtdragningsmetod

①NEJ. ②D ③L ④d₁  ⑤d₂ Valfritt intervall D2 E N D1 H M Åtdragningsskruvens vridmoment
(N·m)
RSK-CPLT 34 38 5 6 6,35 7 8 9 9,525 10 11 12 21.6 7.3 3.2 16 12.15 M3 1.2
39 47 6            8 9 9,525 10 11 12 12,7 14 15 25 8.3 4.2 19 15.15 M4 2.5
44 47 6 8 9 9,525 10 11 12 12,7 14 15 16 17 18 29.6 8.3 4.2 22.5 15.15 M4 2.5
50 53 10 11 12 12,7 14 15 16 17 18 19 20 32 11.3 5.2 23 17.65 M5 5
56 57 10 12 12,7 14 15 16 17 18 19 20 22 24 38 6.8 5.2 32.5 19.9 M5 5
68 68 14 15 16 17 18 19 20 22 24 25 28 30 46 9.0 6.0 38.3 23.35 M6 8
82 87 17 18 19 20 22 24 25 28 30 32 35 38 56 11.3 7.7 45 30.15 M8 20

①NEJ. ②D ③L Nominellt vridmoment
(N ·m) 		Tillåten excentricitet
(mm) 		Tillåten avböjning
(°) 		Tillåten axiell avvikelse
(mm) 		Tillåten hastighet
(rpm) 		Statisk reverserande styvhet
(N ·m/rad) 		Tröghetsmoment
(kg ·m²) 		Vikt
(g)
RSK-CPLT 34 38 2 0.12 1.5 ±0,18 10000 1300 6,95×10⁻⁶ 49
39 47 4.5 0.15 1.5 ±0,23 10000 2200 7,5×10⁻⁶ 85
44 47 6.75 0.17 1.5 ±0,30 10000 2800 9,1×10⁻ 6 107
50 53 15 0.17 1.5 ±0,30 10000 3500 3,1x10⁻⁵ 151
56 57 20 0.17 1.5 ±0,36 10000 4000 8,7x10⁻⁵ 196
68 68 50 0.18 1.5 ±0,40 9000 6200 2,3×10⁻⁴ 374
82 87 75 0.18 1.5 ±0,50 8000 8300 2,1×10⁻⁴ 645
