Wholesale RSK-CPL slitstark membranskiva aluminiumlegering kopplingsklämtyp kompenserar för vinkel- och axiella avvikelser

Hem / Produkter / Servokopplingar / Membrankopplingar / RSK-CPL slitstark membranskiva aluminiumlegering kopplingsklämtyp kompenserar för vinkel- och axiella avvikelser

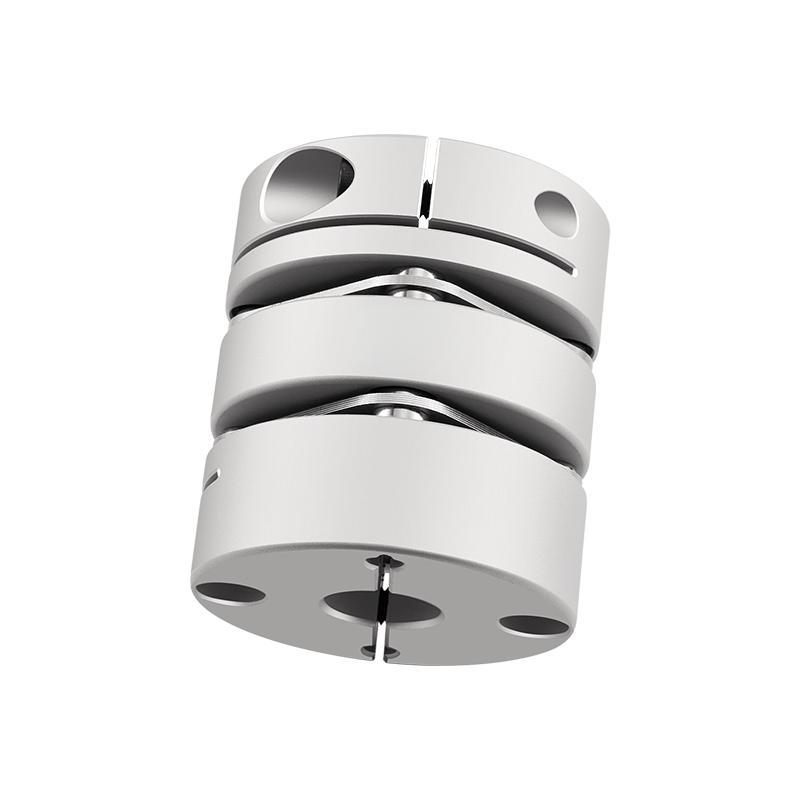

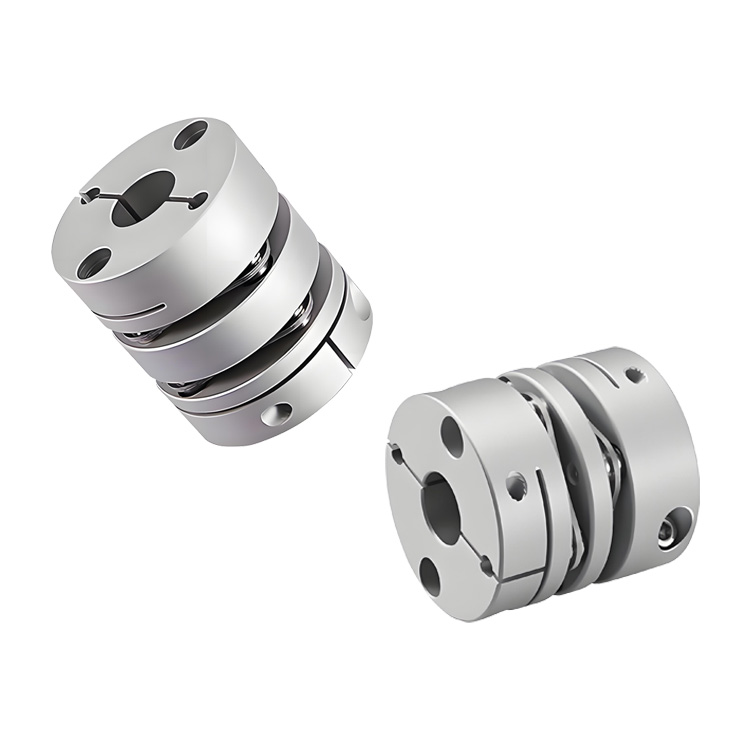

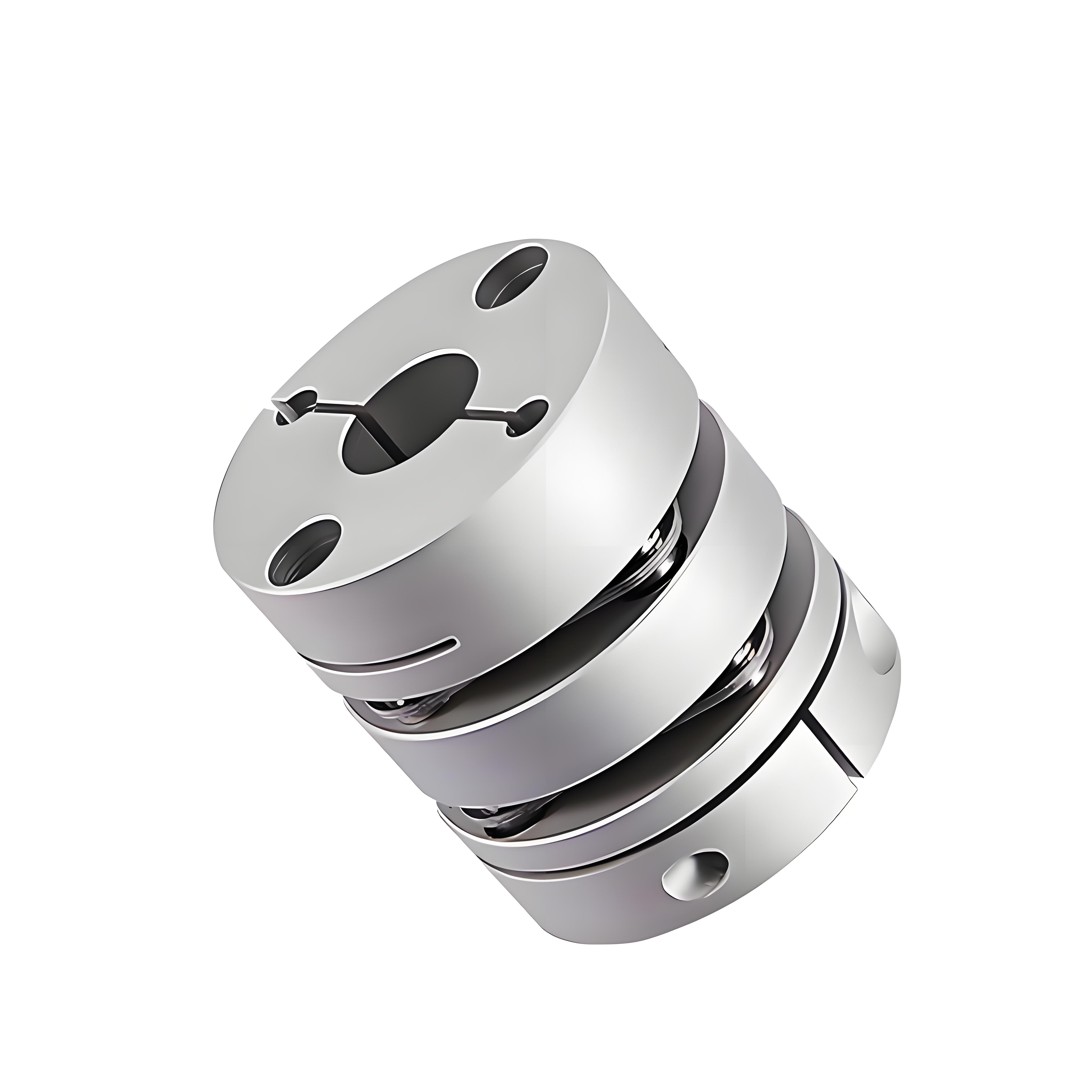

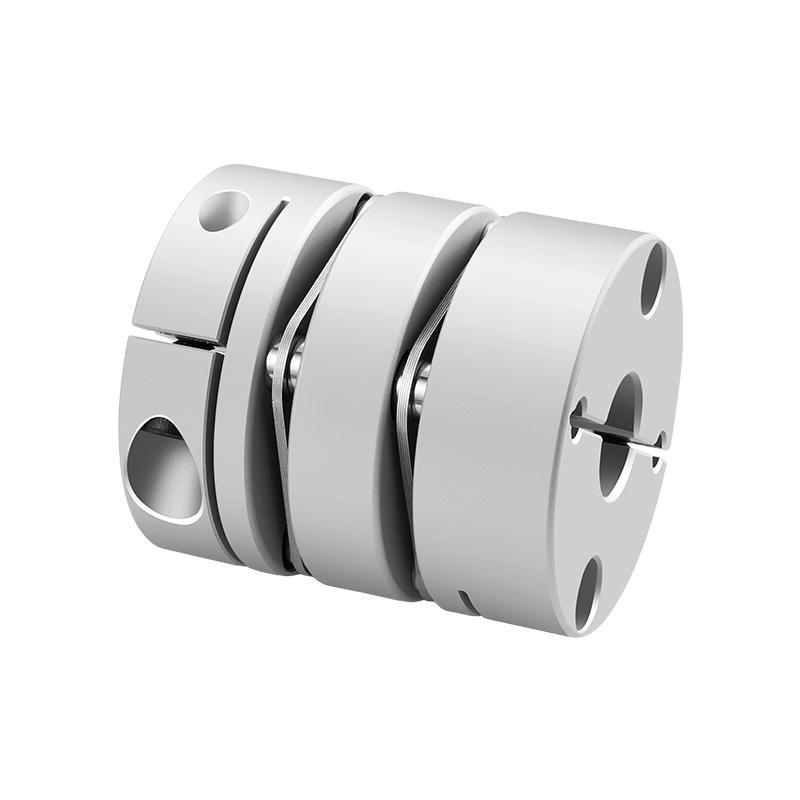

RSK-CPL slitstark membranskiva aluminiumlegering kopplingsklämtyp kompenserar för vinkel- och axiella avvikelser

RSK-CPL slitstark membranskiva aluminiumlegering kopplingsklämtyp kompenserar för vinkel- och axiella avvikelser

Kontakta oss
  • Specifikation
  • Beskriv
Specifikation

>Skafthylsan är gjord av höghållfast aluminiumlegering

>Membranet är tillverkat av 304 rostfritt stål

>Hög vridmomentstyvhet, kan noggrant kontrollera axelns rotation och kan kontrolleras med hög precision

>Den mellanrumsfria axel- och axelhylsanslutningen är speciellt designad för servo- och stegmotorer

> Ultralåg tröghet, hög känslighet, lämplig för höghastighetsdrift.

>Karakteristiken för rotation medurs och moturs är exakt desamma.
>Rostfritt stål membran kompenserar för vinkel- och axiella avvikelser

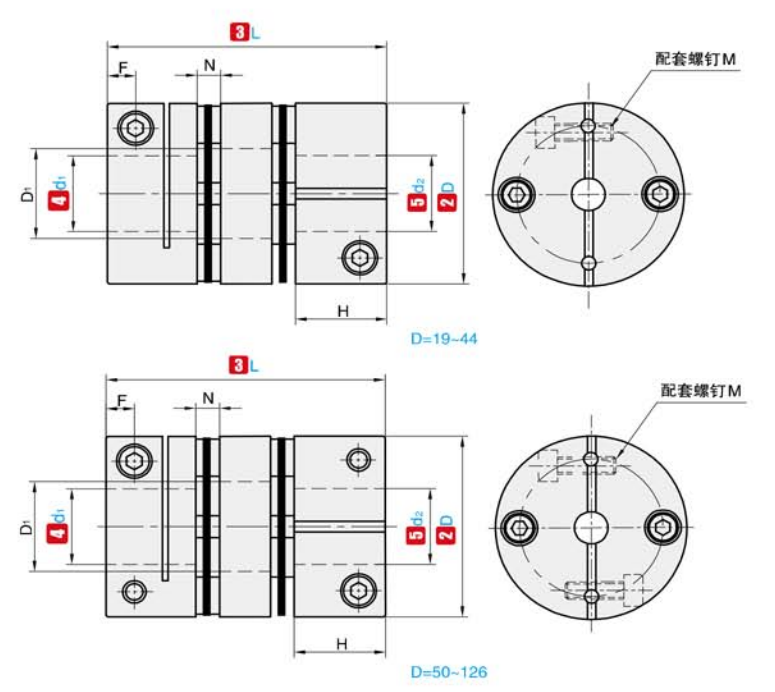

①NEJ. ②D ③L ④d₁ ⑤d₂ Valfritt intervall E D1 N F H M Åtdragningsskruvens vridmoment
(N·m)
RSK-CPL 19 27 3 4 5 6 6,35 7 8 5.2 9 1.8 3.3 9.1 M2,5 0.8
26 35 5 6 6,35 7 8 9 9,25 10 11 12  14 6.5 12.5 2.6 3.9 11.65 M3 1.2
32 41 5 6 6,35 8 9 9,525 10 11 12 12,7 14 15 9.5 15 3.5 3.85 12.25 M3 1.2
34 45 5 6 6,35 8 9 9,525 10 11 12 12,7 14 15 16 9.5 16 3.5 4.85 14.25 M4 2.5
39 50 8 9 9,525 10 11 12 12,7 14 15 16 17 18 19 11.2 19.3 4.5 5.0 14.9 M4 2.5
44 50 8 9 9,525 10 11 12 12,7 14 15 16 17 18 19 20 22 11.2 22.5 4.5 5.0 14.9 M4 2.5
56 64 10 12 14 15 16 17 18 19 20 22 24 25 28 30 32 13.5 32.5 5.5 6.4 19.75 M5 5
68 75 12  14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 15.7 38.3 6.3 7.7 23.35 M6 8
82 98

17 18 19 20 22 24 25 28 30 32 35 38 40 42

22 45.5 8.0 9.7 30 M8 20

①NEJ. ②D ③L Nominellt vridmoment
(N ·m) 		Tillåten excentricitet
(mm) 		Tillåten avböjning
(°) 		Tillåten axiell avvikelse
(mm) 		Tillåten hastighet
(rpm) 		Statisk reverserande styvhet
(N ·m/rad) 		Tröghetsmoment Vikt
(g)
RSK-CPL 19 27 1 0.12 1.5 ±0,18 10000 700 9,6×10⁻⁷ 14.6
26 35 1.5 0.15 1.5 ±0,3 10000 1850 3,0×10⁻⁶ 37
32 41 2 0.17 1.5 ±0,36 10000 2850 7,6×10⁻⁶ 67
34 45 3 0.17 1.5 ±0,36 10000 4050 9,0×10⁻ 6 77
39 50 6 0.22 1.5 ±0,45 10000 9000 3,8x10⁻⁵ 118
44 50 9 0.22 1.5 ±0,54 10000 10000 3,8×10⁻ 5 144
56 64 25 0.27 1.5 ±0,72 10000 25000 1,6×10⁻ 4 318
68 75 60 0.31 1.5 ±0,8 9000 35000 2,0×10⁻ 4 492
82 98 80 0.55 1.5 ±0,8 8000 70000 2,5×10⁻ 4 1013
