RSK-CPFC OEM höghållfast aluminiumlegering Back/Spider Flexibel axelkopplingar klämtyp för motorväxellåda

Kontakta oss

Specifikation

>Huvudkroppen är gjord av höghållfast aluminiumlegering

>Noll glapp, lämplig för framåt- och bakåtrotation

>Kolloid är gjord av polyuretan, som har god slitstyrka

>Oljebeständighet och elektrisk isolering, den mittelastiska kroppen kan absorbera vibrationer

>Kompensera radiella, vinkel- och axiella avvikelser

> Avtagbar design för enkel installation

>Klämskruvens åtdragningsmetod

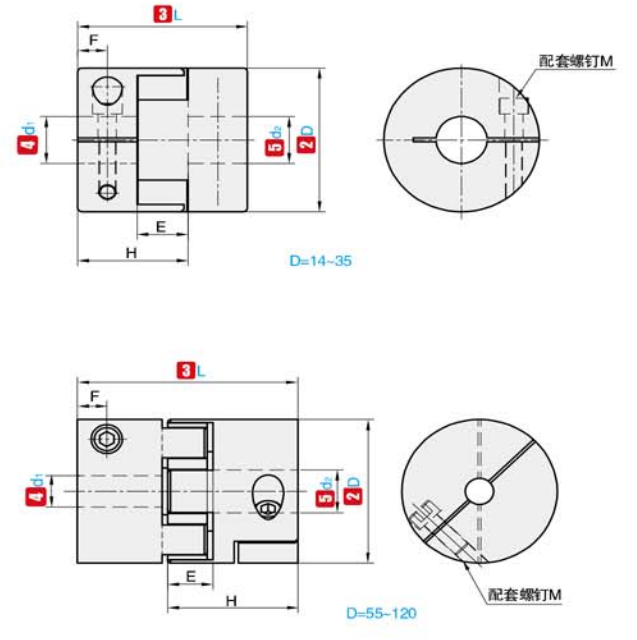

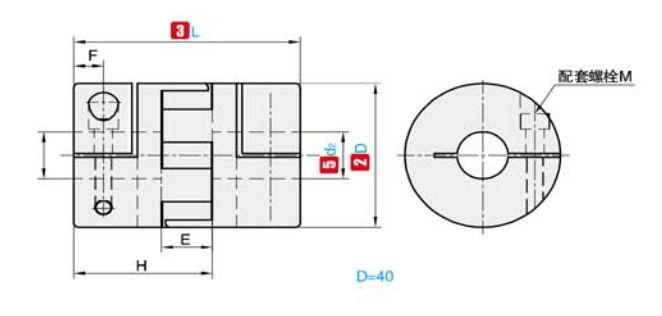

①NEJ.	②D	③L	④d₁⑤d₂ (Valfritt omfattning)	E	F	H	M	Fästskruvens vridmoment (N·m)
RSK-CPFC	14	22	3 4 5 6 6,35	6.6	3.8	14.3	M2,5	0.8
	20	25	3 4 5 6 6,35 7 8 9 9.525 10	8.6	4.6	16.8	M3	1.2
	20	30	3 4 5 6 6,35 7 8 9 9,525 10	8.6	5.4	19.25	M3	1.2
	25	30	4 5 6 7 8 9 9,525 10 11 12	11.6	4.6	20.82	M4	2.5
	25	34	4 5 6 6,35 7 8 9 10 11 12	11.6	5.6	22.82	M4	2.5
	30	35	5 6 6,35 7 8 9 10 11 12 12,7 14 15 16	10.9	5.9	23	M4	2.5
	30	40	5 6 6,35 7 8 9 10 11 12 12,7 14 15 16	10.9	7	25.5	M4	2.5
	35	50	5 6 6,35 7 8 9 10 11 12 12,7 14 15 16 17 18 19 20	11.5	6.5	32.1	M5	5
	40	50	6 8 9 10 11 12 12,7 14 15 16 17 18 19 20 22 24	13.7	6.7	32.1	M5	5
	40	55	6 8 9 10 11 12 12,7 14 15 16 17 18 19 20 22 24	13.7	7.2	34.5	M5	5
	40	66	6 8 9 10 11 12 12,7 14 15 16 17 18 19 20 22 24	13.7	8.0	40.0	M5	5
	55	49	10 11 12 12,7 14 15 16 17 18 19 20 22 24 25 28 30 32	16.1	6.5	32.0	M6	8
	55	78	8 10 12 12,7 14 15 16 17 18 19 20 22 24 25 28 30 32	16.1	10.3	46.4	M6	8
	65	90	14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 40	16.7	11.9	53.5	M8	20
	80	114	19 20 22 24 25 28 30 32 35 38 40 42 45	22.5	15.5	67.6	M8	20

①NEJ.	②D	③L	Nominellt vridmoment	Tillåten excentricitet	Tillåten vinkelavvikelse	Tillåten axiell avvikelse	Tillåten rotationshastighet	Statisk reverserande styvhet	Tröghetsmoment	Vikt
①NEJ.	②D	③L	（N·m）	（mm）	(°)	(mm)	(rpm)	（N·m/rad）	（kg·m²）	（g）
RSK-CPFC	14	22	1.1	0.02	1	0.60	19000	46	2,0×10⁻ ⁷	10
	20	25	2.8	0.02	1	0.60	17000	55	1,0×10⁻ ⁶	15
	20	30	2.8	0.02	1	0.60	17000	55	1,1×10⁻ ⁶	19
	25	30	6	0.02	1	0.60	16000	65	5,2×10⁻ ⁶	33
	25	34	6	0.02	1	0.60	16000	65	5,2×10⁻ ⁶	42
	30	35	6.5	0.02	1	0.60	12000	72	6,2×10⁻ ⁶	50
	30	40	6.5	0.02	1	0.60	12000	72	6,2×10⁻ ⁶	60
	35	50	15	0.02	1	0.60	10000	200	8,1×10⁻ ⁶	45
	40	50	32	0.02	1	0.80	10000	450	3,8×10⁻ ⁵	115
	40	55	32	0.02	1	0.80	10000	500	3,8×10⁻ ⁵	127
	40	66	32	0.02	1	0.80	10000	550	3,9×10⁻ ⁵	154
	55	49	46	0.02	1	0.80	8000	1200	1,6×10⁻ ³	241
	55	78	46	0.02	1	0.80	8000	1500	1,6×10⁻ ³	341
	65	90	109	0.02	1	0.80	6000	2800	3,8×10⁻ ³	583
	80	114	135	0.02	1	1.00	4600	3500	1,8×10⁻ ³	1000

Beskriv

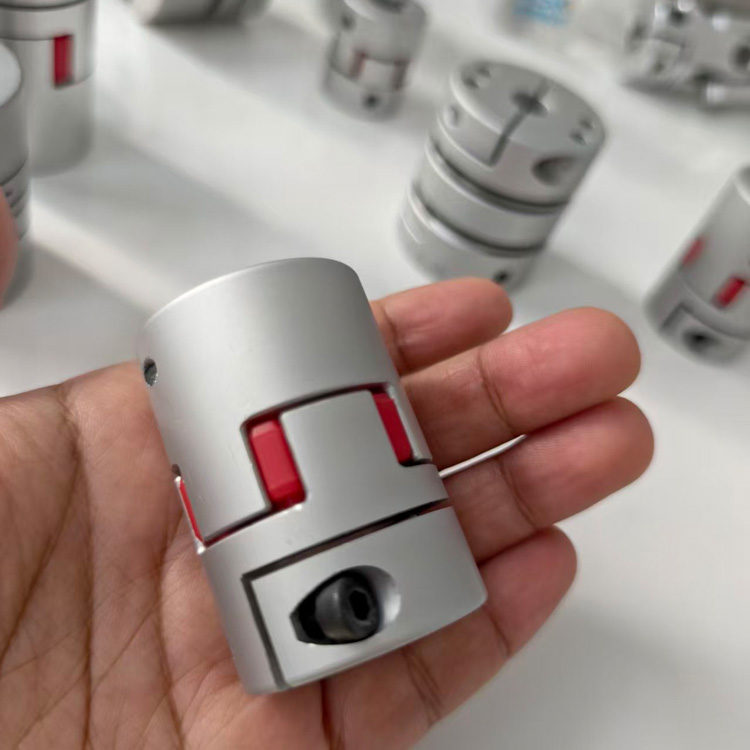

RSK Jaw/Spider flexibel axelkoppling är en transmissionsprodukt som kombinerar innovativ teknik och utmärkt hantverk. Dess huvudkropp är gjord av en högkvalitativ aluminiumlegering och är precisionssvarvad, fräst och broschad och sedan värmebehandlad som en helhet, vilket säkerställer den perfekta balansen mellan hög styrka och låg vikt. .

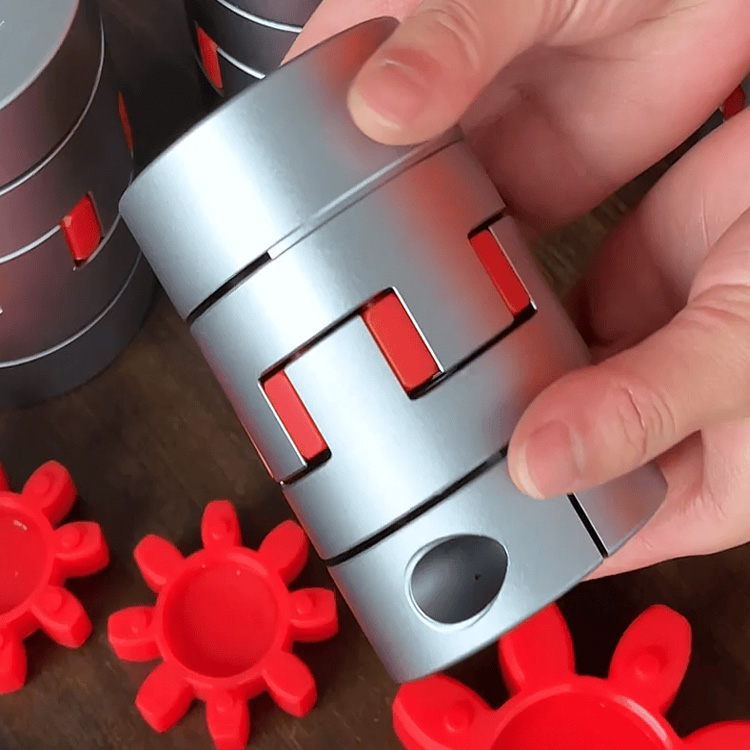

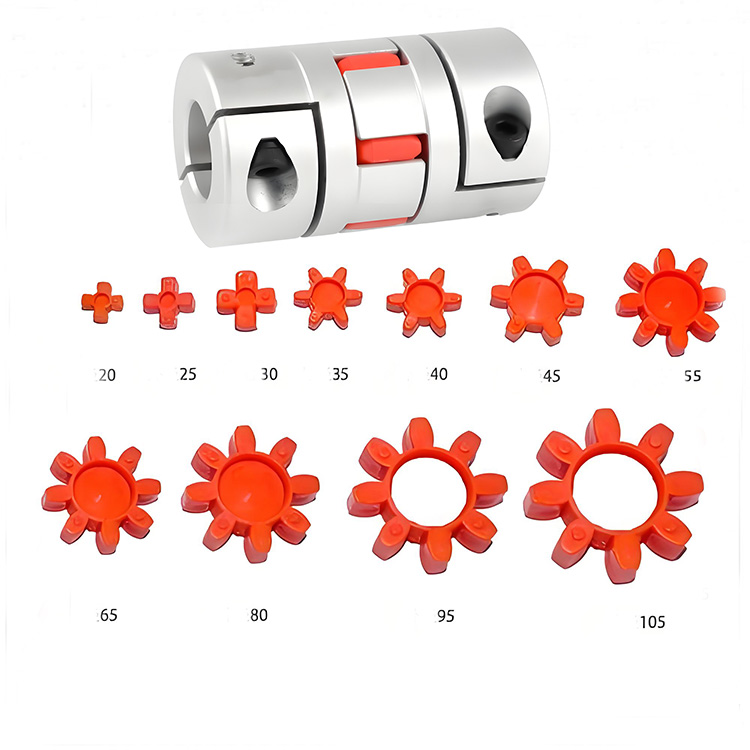

Kärnstrukturen i denna koppling är att exakt bädda in den plommonblomformade elastiska ringen mellan klorna på de två halvkopplingarna. Under drift överförs kraften effektivt genom den täta extruderingen av klorna och den elastiska ringen. Samtidigt används den flexibla ringens utmärkta flexibla deformationsförmåga för att enkelt kompensera för den relativa förskjutningen mellan de två axlarna, för att uppnå utmärkta vibrationsdämpande och bufferteffekter och effektivt reducera vibrationer och buller under utrustningens drift.

Den flexibla axelkopplingen Jaw/Spider är unikt designad, och kronbladen utsätts endast för tryck för att undvika böjmoment, vilket avsevärt förbättrar den bärande förmågan och tillförlitligheten. Den har utmärkta axial-, radiella- och vinkelkompensationsförmåga och kan anpassa sig till olika komplexa arbetsförhållanden. Samtidigt har kopplingen god elektrisk isoleringsprestanda och kräver ingen smörjning, vilket avsevärt minskar underhållsbelastningen och kan fungera stabilt under lång tid. Dessutom har den en kompakt struktur, små radiella dimensioner och lågt tröghetsmoment, vilket gör den särskilt lämplig för medelhög och hög hastighet, frekvent start och stopp, alternerande framåt- och bakåtrotation samt transmissionsaxelsystem med strikta krav på tillförlitlighet. Oavsett om det är CNC-verktygsmaskiner, servomotorer eller precisionsmaskiner såsom textilier och förpackningar, kan den visa utmärkt prestanda och ge en solid garanti för effektiv och stabil drift av din utrustning.
