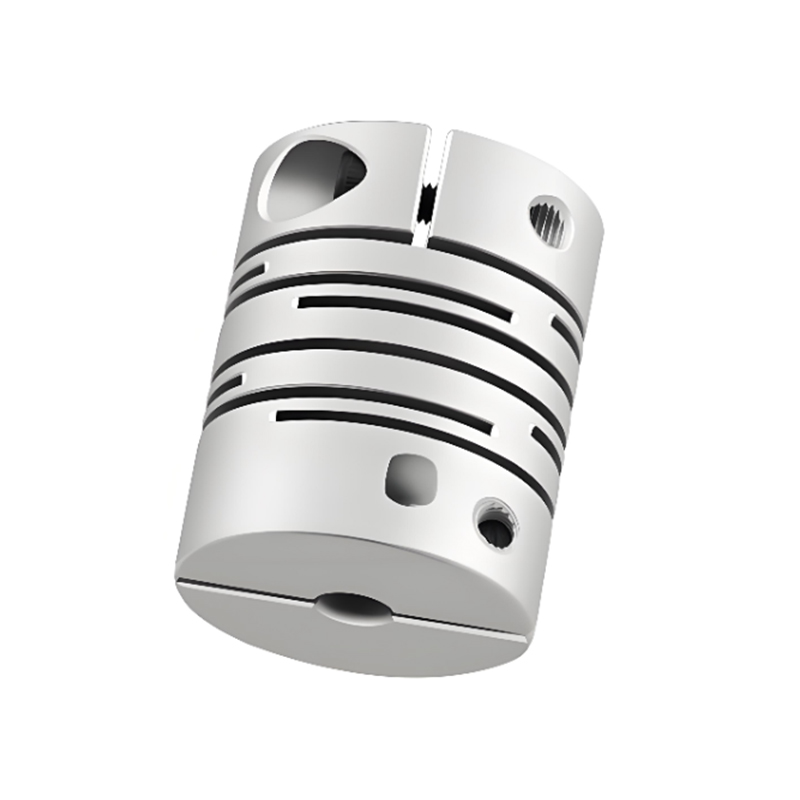

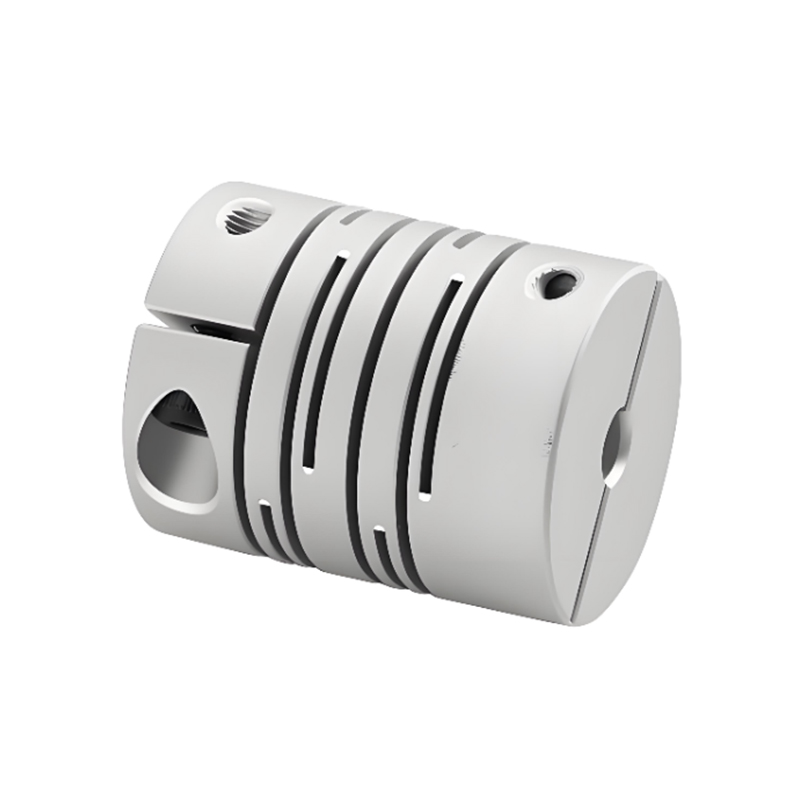

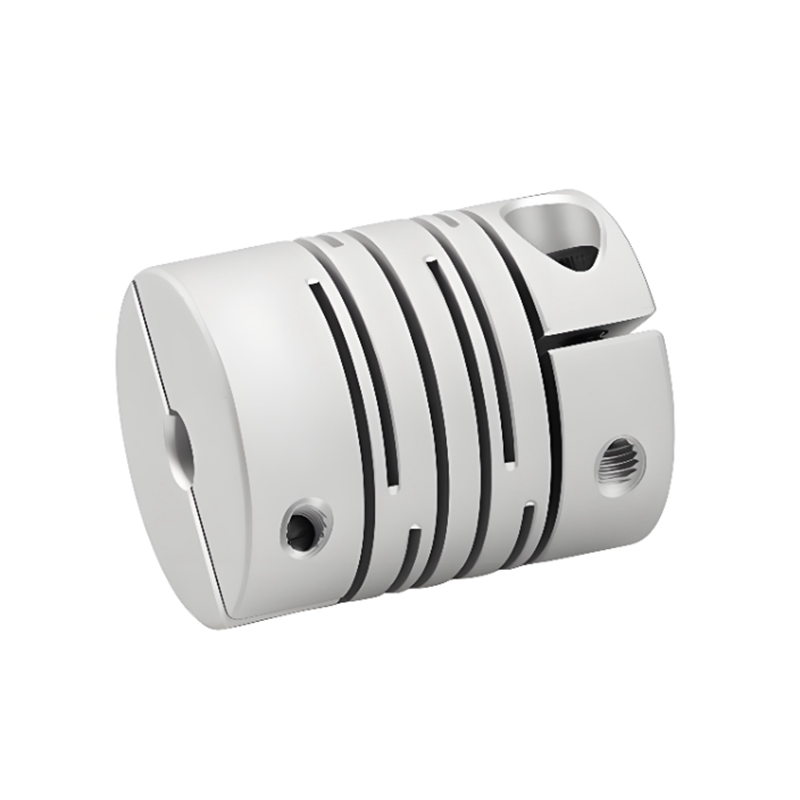

RSK-CPIC höghållfast aluminiumlegering Parallell balkaxelkoppling Klämtyp

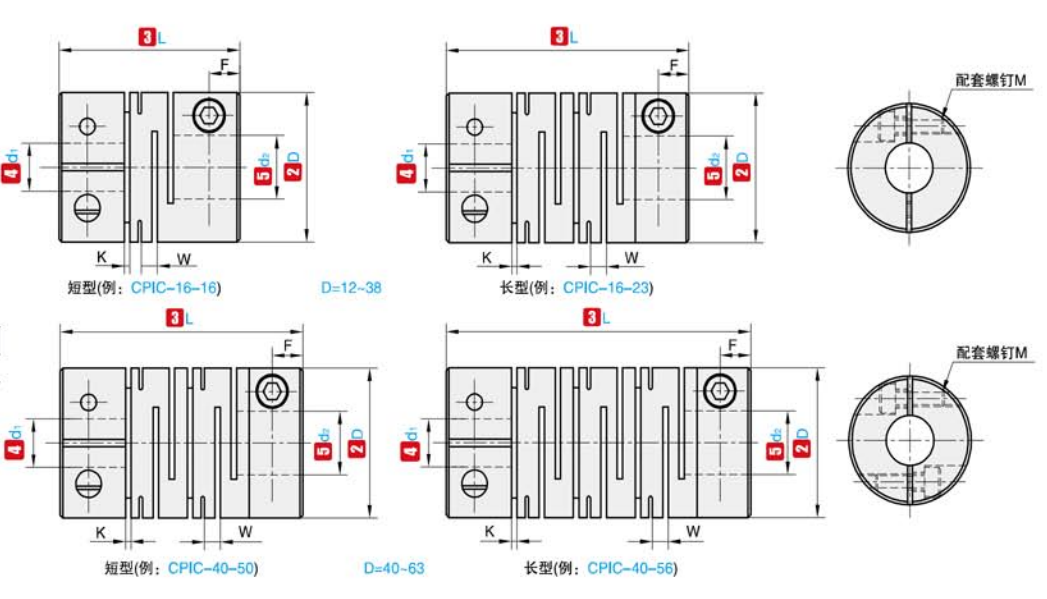

kodnamn

D

L

Standard innerdiameter (mm)

E

F

H

M

Åtdragningsmoment (N.m)

RSK-CPIC

12

18.5

2  3  4  5  6

0.55

1.3

2.5

M2,5

0.8

16

18

3  4  5  6  6.35

0.55

1.4

3.18

M2,5

0.8

16

23

3  4  5  6  6.35

0.55

1.4

3.18

M2,5

0.8

20

20

4  5  6  6.35  7  8            10

0.55

1.5

3.75

M2,5

0.8

20

26

4  5  6  6.35  7  8            10

0.55

1.5

3.75

M3

1.2

25

25

5  6  6.35  7  8  9  9.525  10  11  12

0.6

1.7

4.84

M3

1.2

25

31

5  6  6.35  7  8  9  9.525  10  11  12

0.6

1.8

4.46

M3

1.2

32

32

8  9  9,525  10  11  12  12,7  14  15  16

0.8

2.3

5.3

M4

2.5

32

41

8  9  9,525  10  11  12  12,7  14  15  16

0.8

2.3

6.6

M4

2.5

40

56

8            10  11  12  12.7  14  15  16  17  18  19  20

0.8

2.7

8

M5

5

Obs: De inre hålen i båda ändarna av kopplingen kan kombineras fritt med minsta och maximala innerdiametrar. De inre diameterstorlekarna som är markerade i tabellen är endast för referens. Håldiametern som krävs av kunden är också endast för referens. Kontakta oss för den håldiameter som kunden kräver.

Kodnamn

D

L

Bedömningsmoment (N.m)

Tillåt bias (mm)

Tillåt lutning (∠°)

Tillåt axiell avvikelse (mm)

Tillåt RPM

Statisk vridstyvhet (N.m/rad)

Tröghetsmoment (N.m)

Vikt (g)

RSK-CPIC

12

18.5

0.5

0.1

1.5

±0,20

10000

32

7,6x10 ^-8

4.8

16

18

0.5

0.1

1.5

±0,20

10000

44

2,4x10 ^-7

8

16

23

0.5

0.1

1.5

±0,20

9500

44

3,4x10 ^-7

9.3

20

20

1

0.1

1.5

±0,20

7600

110

8,8x10 ^-6

14

20

26

1

0.1

1.5

±0,20

7600

100

9,1x10 ^-6

16.5

25

25

2

0.15

1.5

±0,20

6100

165

2,3x10 ^-6

26

25

31

2

0.15

1.5

±0,20

6100

165

2,6x10 ^-6

29

32

32

4

0.15

1.5

±0,20

5000

228

8,8x10 ^-6

56

32

41

4

0.15

1.5

±0,20

5000

228

9,7x10 ^-6

65

40

56

8

0.2

1.5

±0,20

5800

340

3,3x10 ^-5

142

Obs: Ovanstående tröghetsmoment och tekniska parametrar mäts med standarden för maximal bländare. Det maximala nominella vridmomentet är relaterat till hållbarheten hos själva kopplingen. Ju större ytterdiameter, desto större kraft, och ju mindre ytterdiameter, desto högre tillåten hastighet.
