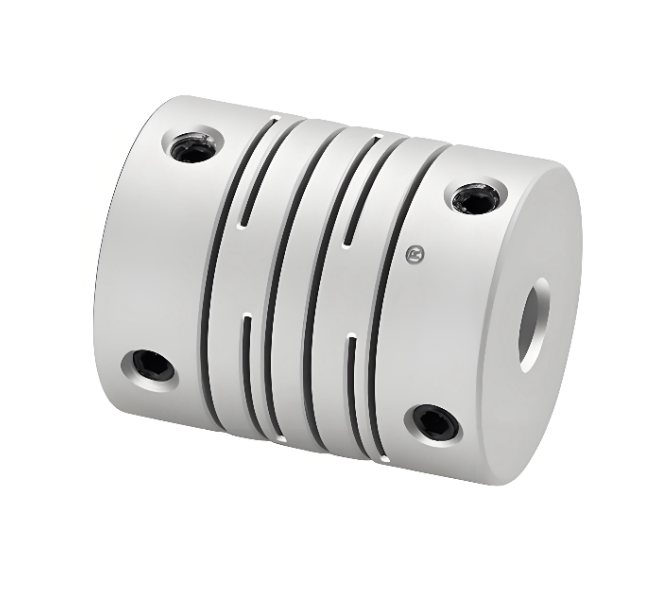

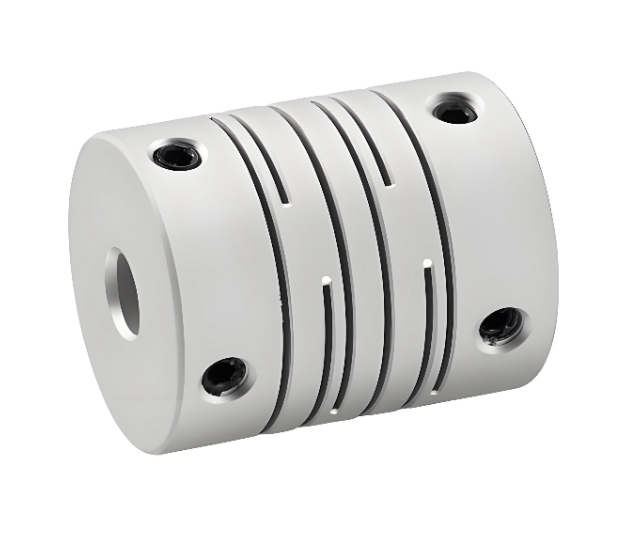

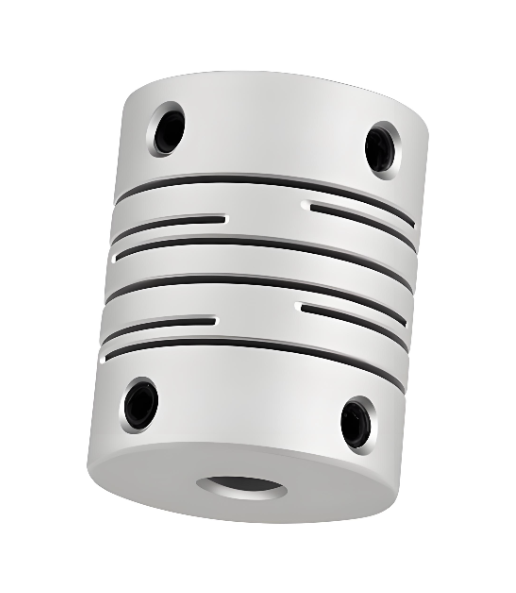

RSK-CPI Höghållfast aluminiumlegering Parallell balkaxel Koppling Positioneringsskruv Typ

kodnamn

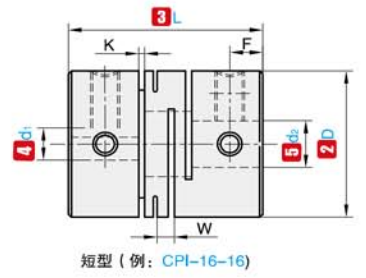

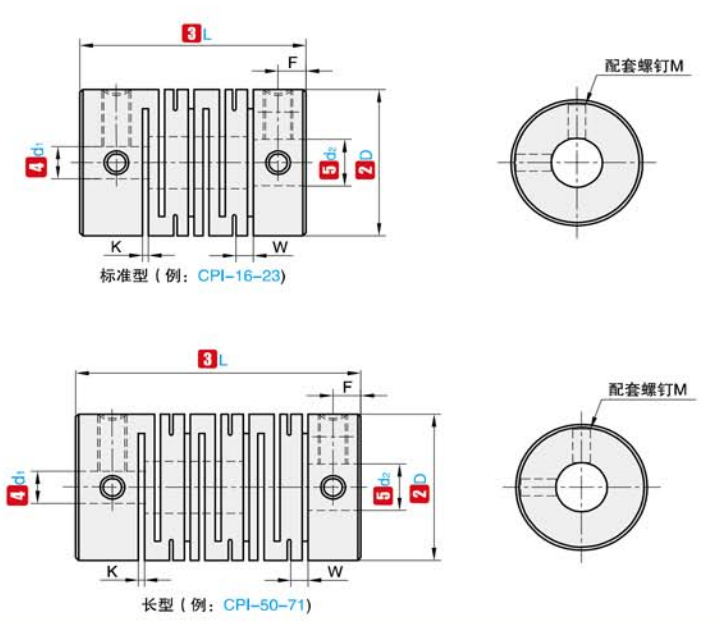

D

L

Standard innerdiameter (mm)

K

W

F

M

Åtdragningsmoment (N.m)

RSK-KPI

12

18.5

2  3  4  5  6

0.55

1.2

2.5

M3

1.2

16

18

3  4  5  6  6,35

0.55

1.3

3.0

M3

1.2

16

23

4  5  6  6.35

0.55

1.3

3.0

M3

1.2

20

20

4  5  6  6.35  7  8            10

0.55

1.4

3.6

M4

2.5

20

26

4  5  6  6.35  7  8            10

0.55

1.4

3.6

M4

2.5

25

25

4  5  6  6,35  7  8  9  9,525  10  11  12

0.6

1.7

4.0

M4

2.5

25

31

5  6  6.35     8  9  9.525  10  11  12

0.6

1.8

3.6

M4

2.5

32

32

8  9  9,525  10  11  12  12,7  14  15  16

0.8

2.3

6.0

M5

5

32

41

8  9  9,525  10  11  12  12,7  14  15  16

0.8

2.3

4.3

M5

5

40

56

8            10  11  12  12.7  14  15  16  17  18  19  20

0.8

2.3

6.0

M6

8

Obs: De inre hålen i båda ändarna av kopplingen kan kombineras fritt med minsta och maximala innerdiametrar. De inre diameterstorlekarna som är markerade i tabellen är endast för referens. Håldiametern som krävs av kunden är också endast för referens. Kontakta oss för den håldiameter som kunden kräver.

Kodnamn

D

L

Bedömningsmoment (N.m)

Tillåt bias (mm)

Tillåt lutning (∠°)

Tillåt axiell avvikelse (mm)

Tillåt RPM

Statisk vridstyvhet (N.m/rad)

Tröghetsmoment (N.m)

Vikt (g)

RSK-KPI

12

18.5

0.75

0.1

1.5

±0,20

30000

31

8,3x10 ^-8

3.7

16

18

0.9

0.1

1.5

±0,20

24000

44

3,3x10 ^-7

6

16

23

0.9

0.1

1.5

±0,20

24000

44

3,3x10 ^-7

8.1

20

20

1.6

0.15

1.5

±0,20

24000

80

3,3x10 ^-7

10

20

26

1.6

0.15

1.5

±0,20

19000

109

9,0 x 10 ^-7

12

25

25

3

0.15

1.5

±0,20

19000

109

9,0 x 10 ^-7

15

25

31

3

0.15

1.5

±0,20

15000

165

2,2x10 ^-6

23

32

32

6

0.15

1.5

±0,20

15000

165

2,6x10 ^-6

27

32

41

6

0.15

1.5

±0,20

12000

270

8,0x10 ^-6

50

38

41

9.5

0.2

1.5

±0,20

12000

270

9,6x10 ^-6

60

40

56

15

0.2

1.5

±0,20

9400

344

3,1x10 ^-5

135

Obs: Ovanstående tröghetsmoment och tekniska parametrar mäts med standarden för maximal bländare. Det maximala nominella vridmomentet är relaterat till hållbarheten hos själva kopplingen. Ju större ytterdiameter, desto större kraft, och ju mindre ytterdiameter, desto högre tillåten hastighet.
