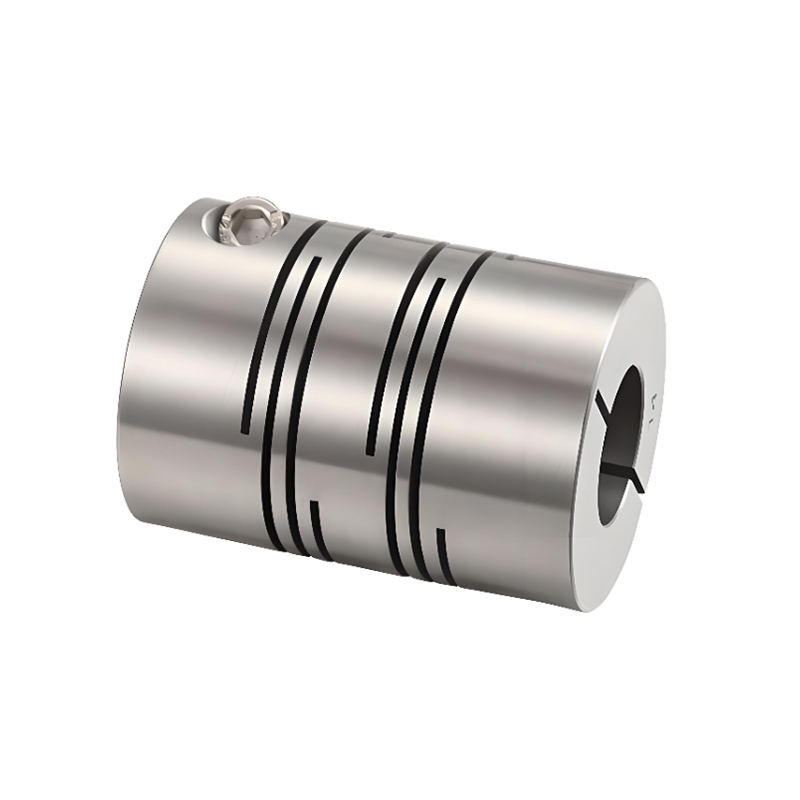

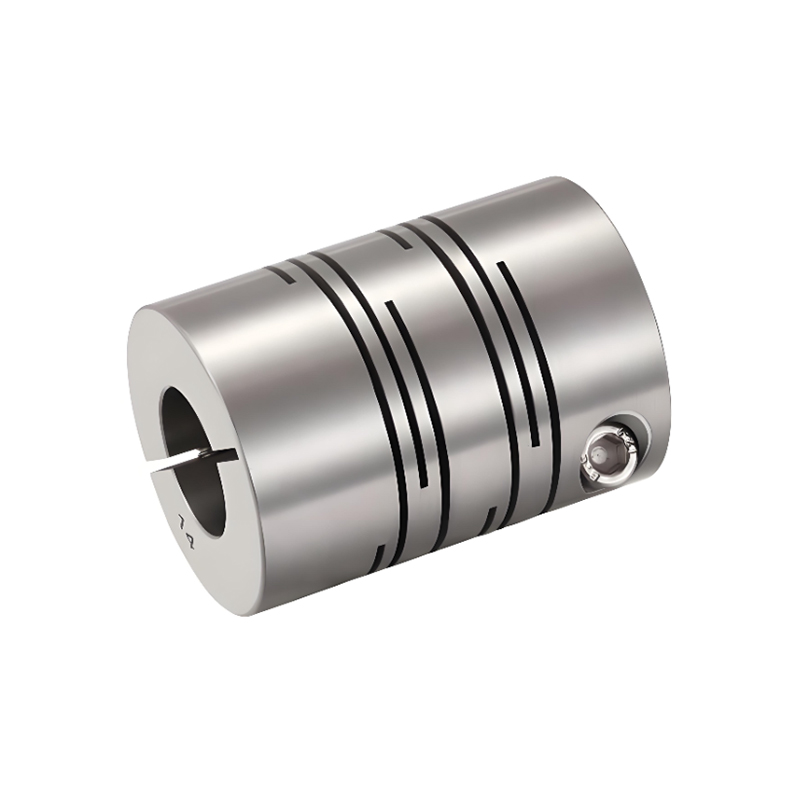

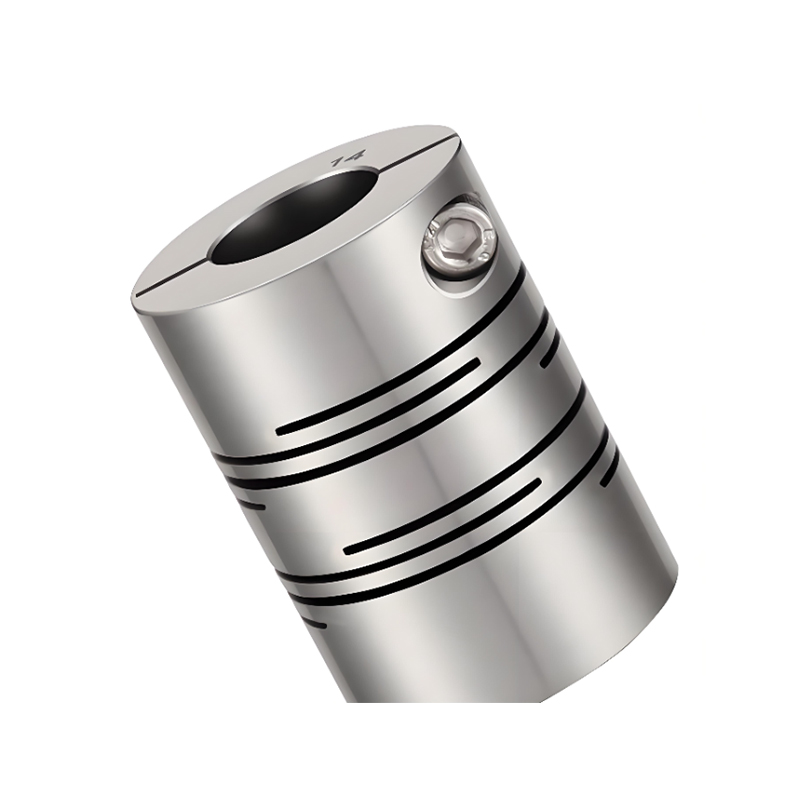

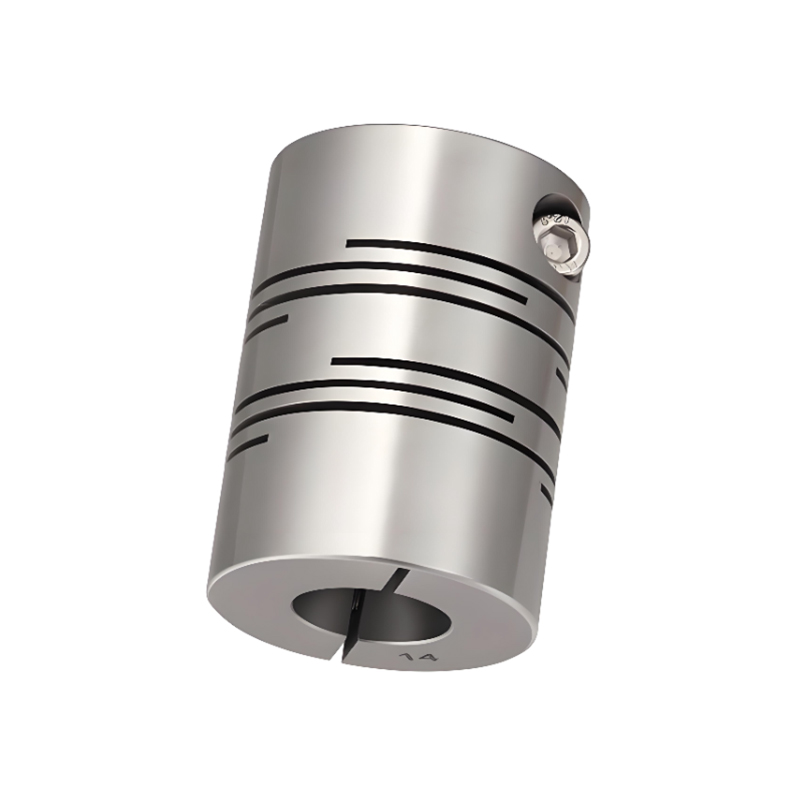

RSK-CPPCG höghållfast rostfri Stell Parallell Line Shaft Coupling Clamp typ

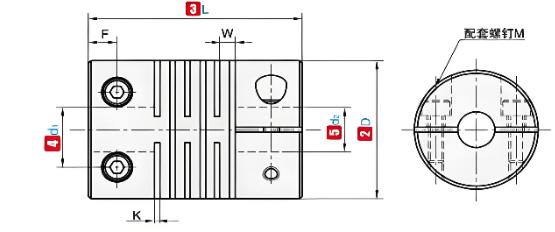

Kodnamn

D

L

Standard innerdiameter (mm)

K

W

F

M

Åtdragningsmoment (N.m)

RSK-CPPCG

16

17.4

3  4  5  6

0.55

1.18

3.0

M2,5

0.8

19

20

3  4  5  6  6.35  7  8

0.55

1.18

3.4

M2,5

0.8

24

25

4  5  6  6.35  7  8  9         10  11

0.55

1.49

3.78

M3

1.2

29

30

5  6  6.35  7  8  9  9.525  10  11  12  12.7

0.55

1.81

4.5

M3

1.2

34

35

8  9  9,525  10  11  12  12,7  14  15  16

0.8

2.09

5.1

M3

1.2

39

40

8  9  9,525  10  11  12  12,7  14  15  16  18  19

0.8

2.34

7.0

M4

2.5

44

45

8  9  9,525  10  11  12  12,7  14  15  16  18  19  20

0.8

2.54

7.75

M4

2.5

Obs: De inre hålen i båda ändarna av kopplingen kan kombineras fritt med minsta och maximala innerdiametrar. De inre diameterstorlekarna som är markerade i tabellen är endast för referens. Håldiametern som krävs av kunden är också endast för referens. Kontakta oss för den håldiameter som kunden kräver.

Kodnamn

D

L

Bedömningsmoment (N.m)

Tillåt bias (mm)

Tillåt lutning (∠°)

Tillåt axiell avvikelse (mm)

Tillåt RPM

Statisk vridstyvhet (N.m/rad)

Tröghetsmoment (N.m)

Vikt (g)

RSK-CPPCG

16

17.4

2

0.05

0.5

±0,10

8000

200

2,8x10 ^-5

21

19

20

4

0.05

0.5

±0,10

8000

270

6,2x10 ^-5

33

24

25

6

0.05

0.5

±0,10

6200

790

2,0x10 ^-5

66

29

30

8

0.05

0.5

±0,10

5000

1400

5,2x10 ^-5

120

34

35

12

0.05

0.5

±0,10

4300

2200

1,1x10 ^-4

183

39

40

15

0.05

0.5

±0,10

4000

4100

2,3x10 ^-4

246

44

45

23

0.05

0.5

±0,10

3600

5100

4,3x10 ^-4

358

Obs: Ovanstående tröghetsmoment och tekniska parametrar mäts med standarden för maximal bländare. Det maximala nominella vridmomentet är relaterat till hållbarheten hos själva kopplingen. Ju större ytterdiameter, desto större kraft, och ju mindre ytterdiameter, desto högre tillåten hastighet.
