RSK Fabriksstandard Serpentine Spring Grid Coupling för kraftöverföring

Kontakta oss

Specifikation

Det är en enkel och kostnadseffektiv koppling för applikationer med högt vridmoment

Slaghållfasthet, vibrationsdämpning och anpassningsförmåga till varierande belastningar ger förbättrat skydd för utrustning

Snabb installation och borttagning sparar tid och ansträngning

Ultralång livslängd

Enkel struktur och enkelt underhåll

Låga installationskrav och en mängd olika konstruktioner

Installationsnoggrannhetskravet för kopplingar för serpentinfjädergaller är lägre än för allmänna kopplingar

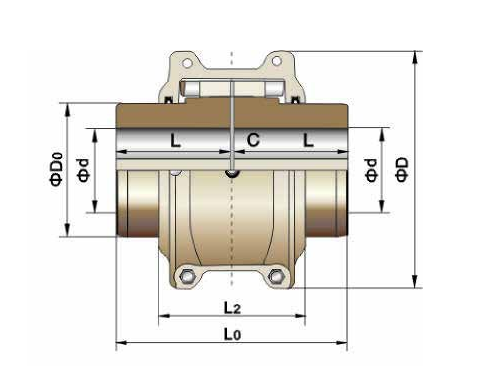

Modell	Nominellt vridmoment/ Tn N. M	Tillåten hastighet/N rpm	Maximalt axelhål L mm	Axiell längd L mm	Längd L0 mm	L2 mm	D mm	D0 mm	Utrymme C mm	Vikt (inget hål) kg	TröghetsmomentI Kg.m2	Oljeladdning kg
6020T	52	4500	28	50	103	65	100	39.7	3	2.00	0.0014	0.027
6030T	149	4500	35	50	103	70	110	49.2	3	2.72	0.0022	0.041
6040T	249	4500	42	55	113	70	115	57.2	3	3.63	0.0033	0.054
6050T	435	4500	50	65	133	80	135	66.7	3	5.87	0.0073	0.068
6060T	684	4350	56	75	153	100	150	76.2	3	8.57	0.0119	0.086

6070T	994	4125	65	80	163	100	160	87.3	3	10.96	0.0185	0.113
6080T	2050	3600	80	95	193	120	190	104.8	3	18.91	0.0451	0.172
6090T	3730	3600	95	105	213	120	210	123.8	3	27.12	0.0787	0.254
6100T	6280	2440	110	125	255	160	250	142.1	5	43.76	0.1780	0.426
6110T	9320	2250	120	135	275	160	270	160.3	5	57.87	0.2700	0.508

6120T	13700	2025	140	155	316	200	310	179.4	6	84.42	0.5140	0.735
6130T	19900	1800	170	175	356	200	350	217.5	6	130.79	0.9590	0.908
6140T	28600	1650	200	190	386	200	390	254.0	6	183.60	1.8500	1.135
6150T	39800	1500	215	200	406	280	450	269.2	6	256.16	3.4900	1.952
6160T	55900	1350	240	215	436	280	500	304.8	6	343.92	5.8200	2.815

6170T	74600	1225	280	230	466	310	570	355.0	6	477.36	10.400	3.496
6180T	103000	1100	300	270	546	325	630	394.0	6	700.67	18.300	3.768
6190T	137000	1050	320	290	586	325	680	437.0	6	868.92	26.100	4.400
6200T	186000	900	360	320	646	360	760	497.8	6	1211.73	43.500	5.630
6210T	249000	820	380	350	713	440	850	533.4	13	1636.96	75.500	10.53

6220T	336000	730	420	390	793	500	930	571.5	13	2143.12	113.00	16.07
6230T	435000	680	450	420	853	550	1000	609.6	13	2757.84	175.00	24.06
6240T	559000	630	480	450	913	650	1100	647.7	13	3643.37	339.00	33.82
6250T	746000	580	500	480	973	700	1180	711.2	13	4351.72	524.00	50.17
6260T	932000	540	540	500	1013	760	1260	762.0	13	5123.34	711.00	67.24

6270T	1130000	460	570	540	1100	800	1350	—	20	5832.84	932.00	82.35
6280T	1320000	339	600	550	1120	850	1450	—	20	6635.29	1142.00	101.42

Beskriv

Det är en enkel och kostnadseffektiv koppling för applikationer med högt vridmoment.

Jiangsu RSK serpentinfjädergallerkoppling kombinerar växelkopplingarnas höga vridmomentkapacitet med flexibiliteten hos elastiska kopplingar, vilket gör det till ett enklare och mer idealiskt alternativ bland medelstora till tunga kopplingar. Dess design för snabb demontering eliminerar helt installations- och demonteringssvårigheter, och erbjuder en mer ekonomisk och pålitlig kopplingslösning.

Slaghållfasthet, vibrationsdämpning och anpassningsförmåga till varierande belastningar ger förbättrat skydd för utrustning.

Tandytorna på RSK serpentinfjädergaller är sammansatta av flera böjda ytor, som gör att kontaktytan kan variera beroende på förändringar i belastningen. Denna design gör det möjligt för kopplingen att bättre motstå belastningspåverkan och varierande belastningar, vilket säkerställer större säkerhet under uppstart eller under ojämna belastningsförhållanden. Dessutom absorberar fjäderns flexibla transmission en betydande mängd vibrationskrafter. Dess dämpande effekt reducerar stötvibrationer med över 36 %, vilket gör den till ett riktigt stöt- och vibrationsfilter för kraftöverföringssystem.

Snabb installation och borttagning sparar tid och ansträngning.

I syfte att åtgärda svårigheterna och ineffektiviteten vid installation och demontering av kopplingar har RSK utvecklat en helt ny snabbdemonteringskoppling. Den antar ett avsmalnande ytgränssnitt och använder flera höghållfasta bultar på ändytan för att applicera kraft, vilket uppnår både expansions- och anslutningseffekter. Denna design möjliggör en fri passning under installationen samtidigt som den levererar prestandan för en interferenspassning, vilket sparar över 70 % av tiden jämfört med traditionella interferenspassningsprodukter.

Ultralång livslängd.

Den koniska fjädern är tillverkad av höghållfast legerat stål och genomgår en strikt värmebehandlingsprocess för att uppnå överlägsen styvhet och flexibilitet. Fjäderytan är precisionssandblästrad för att komprimera ytskiktets molekylära struktur, vilket resulterar i förbättrad slitstyrka och förlängd livslängd.

Enkel struktur och enkelt underhåll.

Låga installationskrav och en mängd olika konstruktioner.

Installationsnoggrannhetskravet för kopplingar för serpentinfjädergaller är lägre än för allmänna kopplingar. Fjädern kan svänga fritt i kuggspåren på halvkopplingshylsan, vilket möjliggör avsevärda radiella, vinkel- och axiella avvikelser mellan de två axlarna. Så länge dessa avvikelser förblir inom ett visst intervall kommer de inte att påverka kraftöverföringsprestandan, de kommer inte heller att generera brus eller äventyra livslängden.
