Specifikation

Det är en enkel och kostnadseffektiv koppling för applikationer med högt vridmoment

Slaghållfasthet, vibrationsdämpning och anpassningsförmåga till varierande belastningar ger förbättrat skydd för utrustning

Snabb installation och borttagning sparar tid och ansträngning

Ultralång livslängd

Enkel struktur och enkelt underhåll

Låga installationskrav och en mängd olika konstruktioner

Installationsnoggrannhetskravet för kopplingar för serpentinfjädergaller är lägre än för allmänna kopplingar

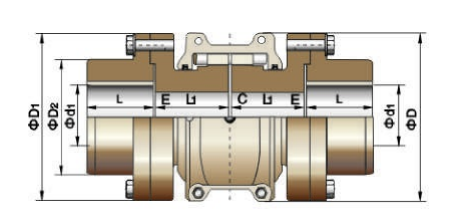

Modell	Nominellt vridmoment/ Tn N. M	Tillåten hastighet/N rpm	Maximalt axelhål L mm	Axiell längd L mm	Minsta utrymme L1 mm	Maxim Utrymme L1 mm	D mm	D1 mm	D2 mm	Utrymme C mm	Utrymme E mm	Vikt kg	Oljeladdning kg
6020T	52	3600	35	50	50	102	95	86	52	5	1.2	4.05	0.027
6030T	149	3600	42	50	50	109	105	94	60	5	1.2	5.42	0.041
6040T	249	3600	56	55	55	109	115	112	78	5	1.2	8.52	0.054
6050T	435	3600	65	65	65	109	130	125	85	5	1.2	13.75	0.068
6060T	684	3600	80	75	75	166	150	144	105	5	1.2	20.78	0.086

6070T	994	3600	85	80	80	166	160	152	110	5	1.5	24.85	0.113
6080T	2050	3600	95	95	95	204	190	178	122	5	1.5	41.20	0.172
6090T	3730	3600	110	105	105	204	210	209	142	5	1.5	62.54	0.254
6100T	6280	2440	130	125	125	205	250	250	172	6	2	115.2	0.426
6110T	9320	2250	150	135	135	205	270	276	198	6	2	158.2	0.508

6120T	13700	2025	170	155	155	205	310	319	225	6	2	235.2	0.735
6130T	19900	1800	190	175	175	205	346	346	238	6	2	318.5	0.908
6140T	28600	1650	210	190	190	205	384	386	268	6	2	415.6	1.135

Beskriv

Det är en enkel och kostnadseffektiv koppling för applikationer med högt vridmoment.

Jiangsu RSK serpentinfjädergallerkoppling kombinerar växelkopplingarnas höga vridmomentkapacitet med flexibiliteten hos elastiska kopplingar, vilket gör det till ett enklare och mer idealiskt alternativ bland medelstora till tunga kopplingar. Dess design för snabb demontering eliminerar helt installations- och demonteringssvårigheter, och erbjuder en mer ekonomisk och pålitlig kopplingslösning.

Slaghållfasthet, vibrationsdämpning och anpassningsförmåga till varierande belastningar ger förbättrat skydd för utrustning.

Tandytorna på RSK serpentinfjädergaller är sammansatta av flera böjda ytor, som gör att kontaktytan kan variera beroende på förändringar i belastningen. Denna design gör det möjligt för kopplingen att bättre motstå belastningspåverkan och varierande belastningar, vilket säkerställer större säkerhet under uppstart eller under ojämna belastningsförhållanden. Dessutom absorberar fjäderns flexibla transmission en betydande mängd vibrationskrafter. Dess dämpande effekt reducerar stötvibrationer med över 36 %, vilket gör den till ett riktigt stöt- och vibrationsfilter för kraftöverföringssystem.

Snabb installation och borttagning sparar tid och ansträngning.

I syfte att åtgärda svårigheterna och ineffektiviteten vid installation och demontering av kopplingar har RSK utvecklat en helt ny snabbdemonteringskoppling. Den antar ett avsmalnande ytgränssnitt och använder flera höghållfasta bultar på ändytan för att applicera kraft, vilket uppnår både expansions- och anslutningseffekter. Denna design möjliggör en fri passning under installationen samtidigt som den levererar prestandan för en interferenspassning, vilket sparar över 70 % av tiden jämfört med traditionella interferenspassningsprodukter.

Ultralång livslängd.

Den koniska fjädern är tillverkad av höghållfast legerat stål och genomgår en strikt värmebehandlingsprocess för att uppnå överlägsen styvhet och flexibilitet. Fjäderytan är precisionssandblästrad för att komprimera ytskiktets molekylära struktur, vilket resulterar i förbättrad slitstyrka och förlängd livslängd.

Enkel struktur och enkelt underhåll.

Låga installationskrav och en mängd olika konstruktioner.

Installationsnoggrannhetskravet för kopplingar för serpentinfjädergaller är lägre än för allmänna kopplingar. Fjädern kan svänga fritt i kuggspåren på halvkopplingshylsan, vilket möjliggör avsevärda radiella, vinkel- och axiella avvikelser mellan de två axlarna. Så länge dessa avvikelser förblir inom ett visst intervall kommer de inte att påverka kraftöverföringsprestandan, de kommer inte heller att generera brus eller äventyra livslängden.
