Specifikation

Arbetsvinkel=18°

Tillåten expansion 士12~±35

Länkning med flänsnav

Grundläggande specifikationer:

Typ	Diagram	Nominellt vridmoment (N·m)	Utmattningsmoment (N·m)	Tillåten arbetsvinkel		Expansionen Δ	Tröghetsmomentet GD³ J × 10 ^-3 (kg·m²)
				Tillåten arbetsvinkel			L=500	L=1000	Var 100:e mer av längden
				I rotation	I vila		Solid axel	Ihåligt skaft	Solid axel	Ihåligt skaft
BJ75D	Figur 1	1520	588	14°	16°	±12	16.4	23.6	0.12	0.96
BJ95D	Figur 1	2500	1127	14°	16°	±16	40	46.6	0.25	0.96
BJ125D	Figur 1	5782	2744	16°	18°	±20	152	166	0.79	2.1
BJ150D	Figur 1	11564	4704	16°	18°	±24	323	360	1.93	5.2
BJ175D	Figur 2	15680	6713	16°	18°	±27	596	653	2.80	8.5
BJ200D	Figur 2	23912	11172	16°	18°	±29	1180	1290	5.50	17.8
BJ225D	Figur 2	29694	14700	16°	18°	±29	1960	2070	7.40	17.8
BJ250D	Figur 2	42238	20678	18°	20°	±30	3250	3550	12.6	54
BJ300D	Figur 2	63112	29106	18°	20°	±35	6200	6540	20.2	54

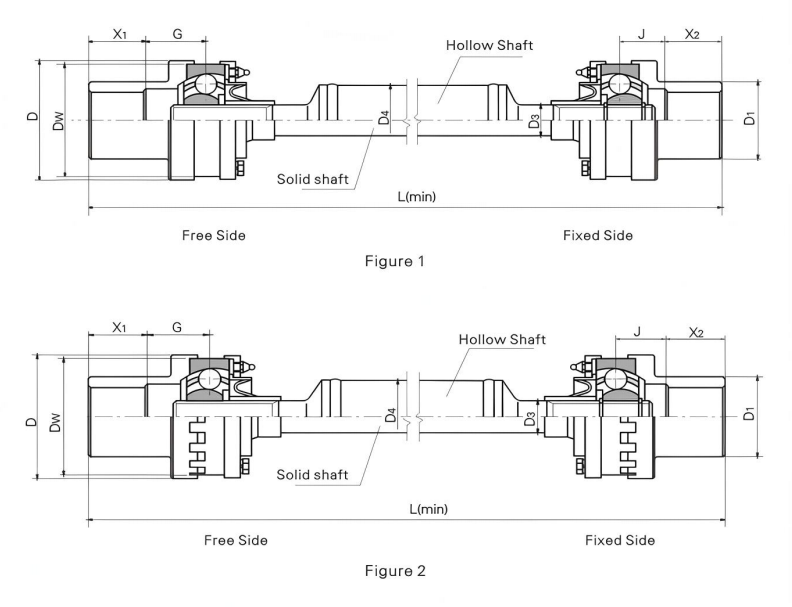

De viktigaste dimensionerna:

Typ	Diagram	Dw	D	D1	G	J	Solid axel D3	Ihåligt skaft D4	L(min)
Typ	Diagram	Dw	D	D1	G	J	Solid axel D3	Ihåligt skaft D4	Solid axel	Ihåligt skaft
BJ75D	Figur 1	80	85	55	38	26	22	50	280	640
BJ95D	Figur 1	95	100	65	50	32	27.5	50	400	710
BJ125D	Figur 1	125	130	90	62	42	36.75	60	490	840
BJ150D	Figur 1	146	151	105	72	50	46	76	520	970
BJ175D	Figur 2	165.1	170	120	80	60	52	89	580	1080
BJ200D	Figur 2	190	196	140	85	65	60	102	650	1120
BJ225D	Figur 2	212	218	160	90	70	66	102	720	1140
BJ250D	Figur 2	230	238	180	100	80	76	140	750	1160
BJ300D	Figur 2	266.7	273	205	115	90	84	140	830	1190

Anmärkningar: X ₁ ,X ₂ är längderna på axeländarna som kunden bestämmer.

Egenskapen och användningen

Justeringen av installationsavståndet och den axiella expansionen görs genom den glidande splinepassningen i universalleden.

den används huvudsakligen för att driva nyprullen, skurrullens tätningsrulle, efterbehandling av spännrullen och pressrullen på den metallurgiska utrustningen.

Det symboliserande exemplet: BJ125D1000

BJ: Typ BJ

125: Specifikationen är 125

D: D Typ

1000: Längden är 1000

Beskriv

Bågspåret kulhållare med konstant hastighet universalkoppling är en precisionskomponent som spelar en nyckelroll inom området modern industriell transmission. Med sin utmärkta prestanda och pålitliga kvalitet har den blivit ett idealiskt val för många applikationsscenarier med hög efterfrågan. .

CV Joint består huvudsakligen av kärnkomponenter som kulhållarens yttre ring, den stjärnformade innerringen, buren och kraftöverföringsstålkulan. Kulhållarens yttre ring och den stjärnformade innerringen är fast förbundna med master- respektive slavaxlarna. Mitten av kraftöverföringsstålkulan är belägen i planet som passerar genom kopplingens centrum och placeras i löpbanan som består av de yttre sfäriska spåren på den sfäriska yttre ringen och de yttre sfäriska spåren på den stjärnformade inre ringen. De två sfärernas centrum sammanfaller exakt med universalkopplingens centrum, och stålkulorna är installerade i burens fönster. En sådan utsökt strukturell design säkerställer att när vinkeln mellan master- och slavaxlarna på kopplingen ändras, är kraftöverföringspunkten alltid på vinkelns bisektur, och realiserar därmed synkroniseringen av hastigheten mellan master- och slavaxlarna, vilket också är den grundläggande anledningen till att det kallas en synkron universalkoppling med konstant hastighet. .

Prestandamässigt har denna koppling många höjdpunkter. Synkroniseringen är utmärkt, vilket effektivt undviker problemet med instabil utrustningsdrift orsakad av hastighetsskillnad. Den har en stark buffrings- och vibrationsreducerande prestanda, vilket avsevärt kan minska bullret under överföringsprocessen och skapa en tystare miljö för utrustningens drift. Dessutom, under samma rotationsdiameter och lutningsvinkel, kan dess bärande kapacitet ökas med 0,5-1 gånger jämfört med liknande produkter, som är fullt kapabla att överföra stort vridmoment. I både axiell och radiell riktning har den en stor kompensationsmängd, särskilt i axiell riktning, vilket kan uppnås utan yttre splines, vilket avsevärt förenklar utrustningens övergripande struktur. Dessutom har kopplingen också fördelarna med ny struktur, låg vikt, god bearbetningsbarhet, etc., vilket är bekvämt för massproduktion och hjälper till att minska kostnaderna. Samtidigt är den pålitlig i drift, lätt att montera och demontera, lätt att underhålla dagligen och har lång livslängd. Oavsett om det är låghastighets tung last eller höghastighetsöverföringsförhållanden, kan den lätt klara av det. .

Hög vridmoment fast kulbur typ synkron konstant hastighet universell koppling används ofta i många industrier som metallurgi, gruvdrift, ingenjörsmaskiner, petrokemikalier etc. I storskalig stålvalsutrustning i metallurgisk industri kan den stabilt överföra stort vridmoment för att säkerställa effektiviteten och noggrannheten i stålvalsprocessen; i utgrävnings- och transportutrustning av gruvmaskiner kan den anpassa sig till komplexa arbetsförhållanden för att säkerställa stabil och pålitlig kraftöverföring; i lyft- och schaktoperationer av tekniska maskiner ger det ett starkt stöd för utrustningens starka effekt; i storskalig blandnings- och transportutrustning i den petrokemiska industrin spelar den en viktig överföringsroll.
