Specifikation

Arbetsvinkel≤18°

Stor expansionstyp

Länkning med flänsnav

Grundläggande specifikationer:

Typ	Diagram	Nominellt vridmoment (N·m)	Utmattningsmoment (N·m)	Tillåten arbetsvinkel			Expansionen Δ	Tröghetsmomentet GD³ J × 10⁻ ³ (kg·m²)
Typ	Diagram	Nominellt vridmoment (N·m)	Utmattningsmoment (N·m)	I rotation	I vila		Expansionen Δ	L=1000	Var 100:e mer av längden
BJ75DT	Figur 1	1520	588	14°		16°	100	25.3	0.49
BJ95DT	Figur 1	2500	1127	14°		16°	100	52.2	0.49
BJ125DT	Figur 1	5782	2744	16°		18°	100	186	0.75
BJ150DT	Figur 1	11564	4704	16°		18°	110	396	1.04
BJ175DT	Figur 2	15680	6713	16°		18°	110	718	8.5
BJ200DT	Figur 2	23912	11172	16°		18°	110	1420	17.8
BJ225DT	Figur 2	29694	14700	16°		18°	140	2277	17.8
BJ250DT	Figur 2	42238	20678	18°		20°	140	3905	54
BJ300DT	Figur 2	63112	29106	18°		20°	140	7195	54

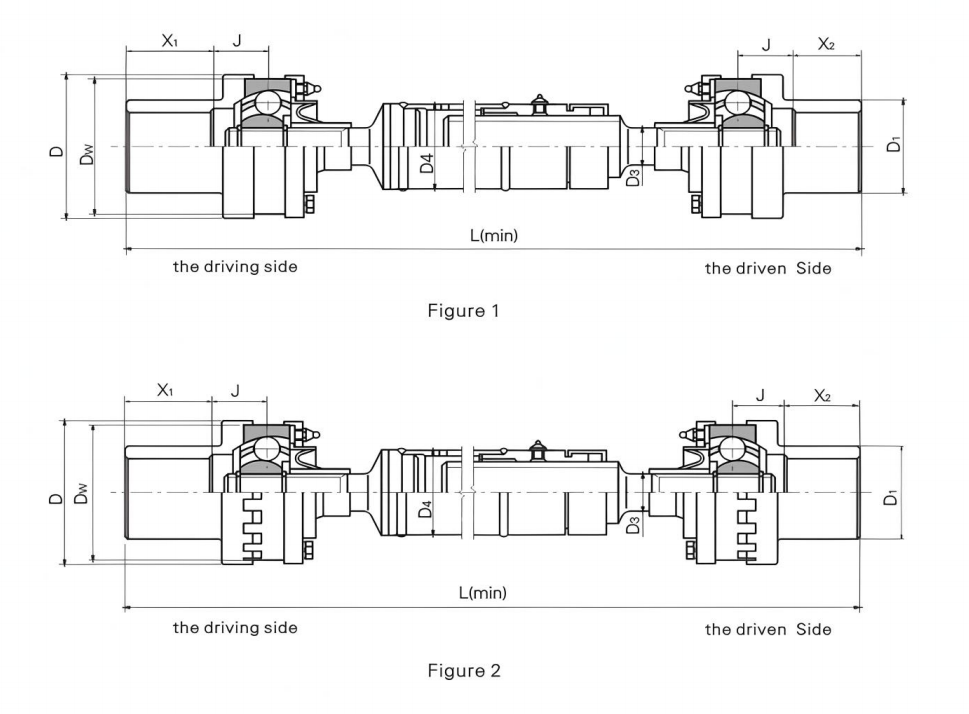

De viktigaste dimensionerna:

Typ	Diagram	Dw	D	D1	D3	D4	J	L(min)
BJ75DT	Figur 1	80	85	55	22	50	26	640
BJ95DT	Figur 1	95	100	65	27.5	60	32	710
BJ125DT	Figur 1	125	130	90	36.75	76	42	840
BJ150DT	Figur 1	146	151	105	46	76	50	970
BJ175DT	Figur 2	165.1	170	120	52	89	60	1080
BJ200DT	Figur 2	190	196	140	60	102	65	1120
BJ225DT	Figur 2	212	218	160	66	102	70	1140
BJ250DT	Figur 2	230	238	180	76	140	80	1160

Anmärkningar: X ₁ ,X ₂ är längderna på axeländarna som kunden bestämmer.

Egenskapen och användningen

Justeringen av installationsavståndet och den axiella expansionen realiseras genom den glidande splinepassningen i universalknuten, expansionen kan justeras enligt det speciella kravet. Den används huvudsakligen för att driva nyprullen, skurrullens tätningsrulle, efterbehandlingsrulle och pressrulle på metallurgisk utrustning.

Det symboliserande exemplet: BJ125DT1000

BJ:BJ Typ

125:Specifikationen är 125

D:D Typ

T: Expansionen av den mellanliggande axelns spline

1000:Längden är 1000

Beskriv

Den fasta kulburen Constant Velocity Synchronous Universal Coupling stora förlängningen är en transmissionskomponent som kombinerar innovativ design och utmärkt prestanda. Dess utsökta struktur består av en stjärnhylsa (inre löpbana), ett kulskal (yttre löpbana), en stålkula, en klämma, ett dammskydd och en bur. På den inre väggen av det cylindriska skalet och utsidan av stjärnhylsan, den unika cylindriska raka spårdesignen, med stålkulorna exakt placerade däri, kombinerat med den stabila placeringen av stålkulorna vid buren, och de sex välsmorda växellådorna för stålkulorna på de inre och yttre kulsätena, säkerställer kraftöverföringen stabil och effektiv. .

Vid arbete startar kraften från transmissionsaxeln och når utgångsänden smidigt genom ledningen av stålkulorna och det sfäriska skalet. Oavsett hur vinkeln mellan axlarna ändras under komplexa arbetsförhållanden, kan kopplingen säkerställa synkroniseringen av den ingående axeln och den utgående axelns hastighet med sin geniala struktur för att uppnå jämn och exakt kraftöverföring.

Prestandamässigt har den alla fördelar. Hög överföringseffektivitet är dess betydande höjdpunkt. Effektförlusten ändras nästan linjärt i axellutningsområdet. Under normala arbetsförhållanden kan transmissionseffektiviteten nå 0,98. Med utmärkt vinkelkompensationsförmåga kan vinkeln mellan de två axlarna ändras flexibelt från 0° till 45°, och den klarar olika installations- och driftsmiljöer. Samtidigt har den också bra teleskopisk prestanda, som effektivt kan absorbera vibrationer och stötar under driften av utrustningen och minska systemförluster. Dessutom bearbetas kopplingsrotationskanalen med hög precision, och varje komponent är en enhetlig roterande kropp. Efter strikta dynamiska balanseringsexperiment garanteras hög dynamisk balanseringsnoggrannhet och driften är stabil och pålitlig. .

Inom fordonsområdet används den för framhjulsdrivna fordons halvaxlar och fyrhjulsdrivna fordons drivaxlar för att säkerställa jämn kraftutmatning; i industriella maskiner, såsom verktygsmaskiner, tunga maskiner etc., ger den ett stabilt stöd för en stabil drift av utrustning. Med sin kompakta struktur, enkla installation, goda tätning och långa livslängd har den infällbara synkrona universella drivaxelkopplingen med fast kulbur blivit ett idealiskt val för kraftöverföring i många industrier.
