RSK-BJB Högeffektiv transmissionskulbur CV Universalkopplingar som huvudsakligen används i gruvtrucks hjulände

BJ-B Kännetecknande:

Arbetsvinkel≤42,5°

Länkning genom Spline axel

Grundläggande specifikationer

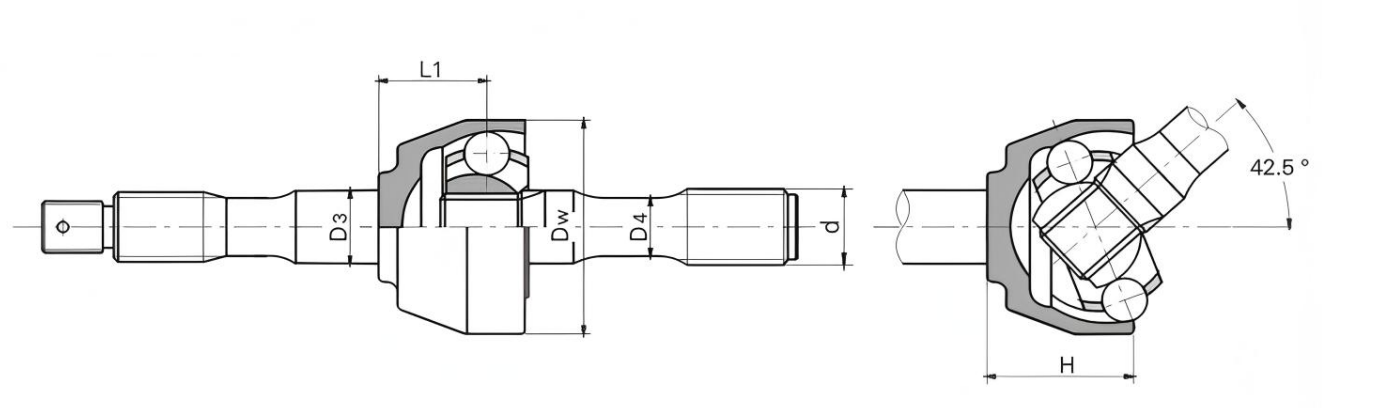

Huvuddimensionerna

Anmärkningar: "∞"-måtten är för referens

Egenskapen och användningen

• Kompakt struktur; enkel montering och demontering; den tillåtna arbetsvinkeln kan nå 42,5°.
• Den används huvudsakligen för överföring av den drivande styrbryggan för fordon.

Det symboliserande exemplet: BJ125B1000

BJ: BJ-typ

125: Specifikationen är 125

B: Typ B

1000: Längden är 1000

Den högeffektiva transmissionens kulhållare CV Universalkopplingar är en precisionstransmissionskomponent designad för komplexa arbetsförhållanden. Dess utmärkta prestanda och pålitliga kvalitet spelar en nyckelroll på många områden. .

Kopplingen består huvudsakligen av en ytterring av kulbur, en stjärnformad innerring, en bur och en kraftöverförande stålkula. Kulhållarens yttre ring och den stjärnformade innerringen är tätt förbundna med master- respektive slavaxeln. De kraftöverförande stålkulornas centrum är alla belägna i planet som passerar genom kopplingens centrum och är placerade i löpbanan som består av de yttre sfäriska spåren på den sfäriska yttre ringen och de yttre sfäriska spåren på den stjärnformade inre ringen. De två sfäriska ytornas centrum sammanfaller med universalkopplingens centrum. För att säkerställa att mitten av alla stålkulor är på bisektrisen av vinkeln mellan de två axlarnas axlar, är stålkulorna smart installerade i fönstret i buren. En sådan genialisk design säkerställer att när vinkeln mellan master- och slavaxlarna på kopplingen ändras, kan kraftöverföringspunkten alltid placeras exakt på vinkelns bisektur, vilket säkerställer perfekt synkronisering av hastigheten mellan master- och slavaxlarna. .

Denna koppling har många betydande fördelar. När det gäller överföringsprestanda kan den uppnå synkron överföring med hög precision, effektivt minska energiförlusten under kraftöverföring och överföringseffektiviteten kan vara så hög som 98% eller mer. Samtidigt kan dess utmärkta buffrings- och vibrationsreducerande prestanda avsevärt minska bullret som genereras under utrustningens drift, vilket skapar en relativt tyst atmosfär för arbetsmiljön. När det gäller belastningskapacitet, under förhållanden med samma rotationsdiameter och lutningsvinkel, jämfört med traditionella kopplingar, kan den öka belastningskapaciteten med 0,5 till 1 gånger och kan lätt hantera tunga belastningsförhållanden. Dessutom gör dess kompakta struktur och lilla yta den mycket lämplig för arbetsscenarier med strikta restriktioner för radiella dimensioner. Dessutom har kopplingen utmärkt tätningsprestanda och antar avancerad tätningsteknik för att effektivt undvika fettläckage, vilket avsevärt förlänger utrustningens underhållscykel och livslängd. .

Högeffektiva synkrona universalkopplingar av typen fast kulbur används i stor utsträckning inom många områden som biltillverkning, maskinteknik, metallurgisk industri, flyg, etc. I överföringssystemet för bilar säkerställer det smidig kraftöverföring och förbättrar fordonets hanteringsprestanda och körstabilitet; i maskinteknisk utrustning ger den tillförlitlig garanti för effektiv drift av olika typer av maskiner; i storskalig utrustning inom den metallurgiska industrin kan den motstå enorma vridmoment och komplexa arbetsförhållanden, vilket hjälper till att utveckla produktionen smidigt; inom flyg- och rymdområdet uppfyller dess höga precision och höga tillförlitlighet de stränga tekniska kraven.
