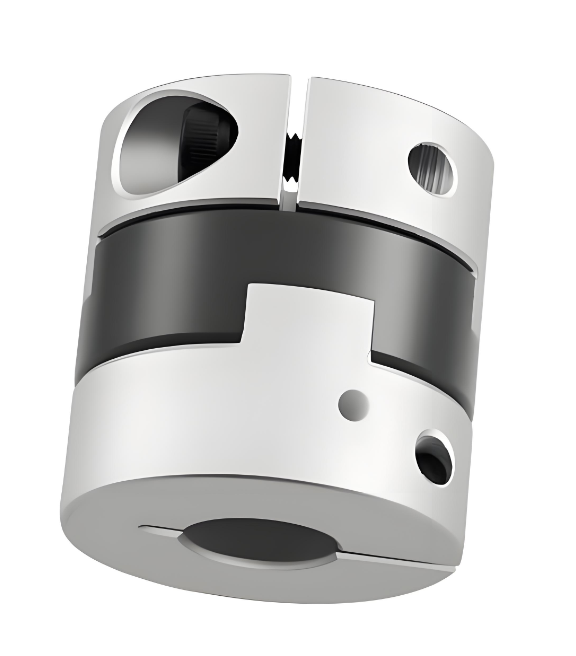

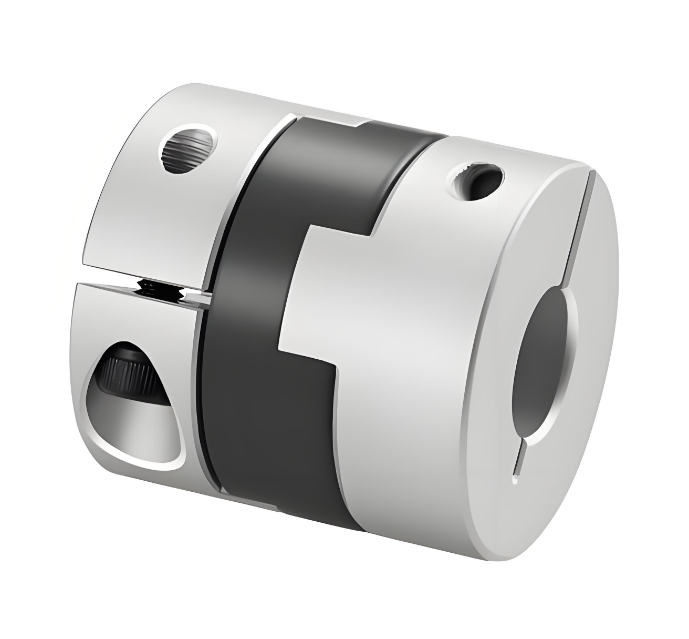

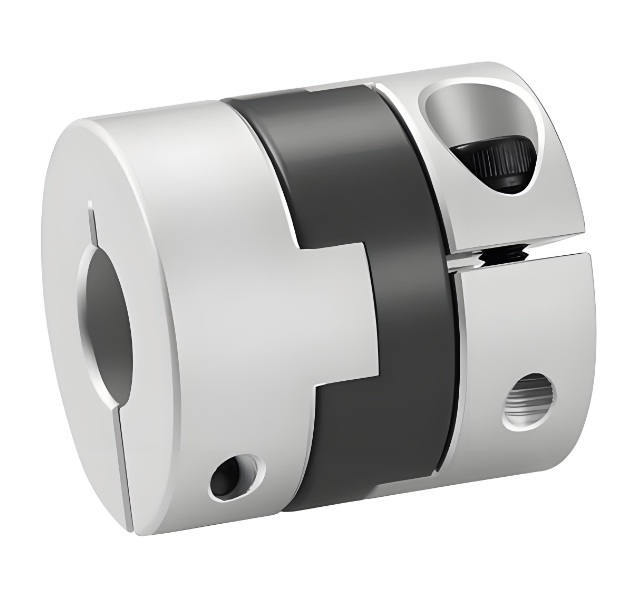

RSK-CPPHPCG Klämkopplingar med högt vridmoment i rostfritt stål

Kontakta oss

PREV: RSK-CPHG Blockkoppling i rostfritt stål med nyckelvägsdesign positioneringsskruvfästning NÄSTA: Ingen nästa artikel

Specifikation
Beskriv

Specifikation

>Bussningar av importerat 304 rostfritt stål med bra korrosionsbeständighet

>Kolloidal med importerad POM

> med bra slitstyrka och korrosionsbeständighet, mer styvhet

>Glidande design effektivare kompensation för återuppringning och vinkelfel

> Löstagbar design, enkel installation

>Klämtyp

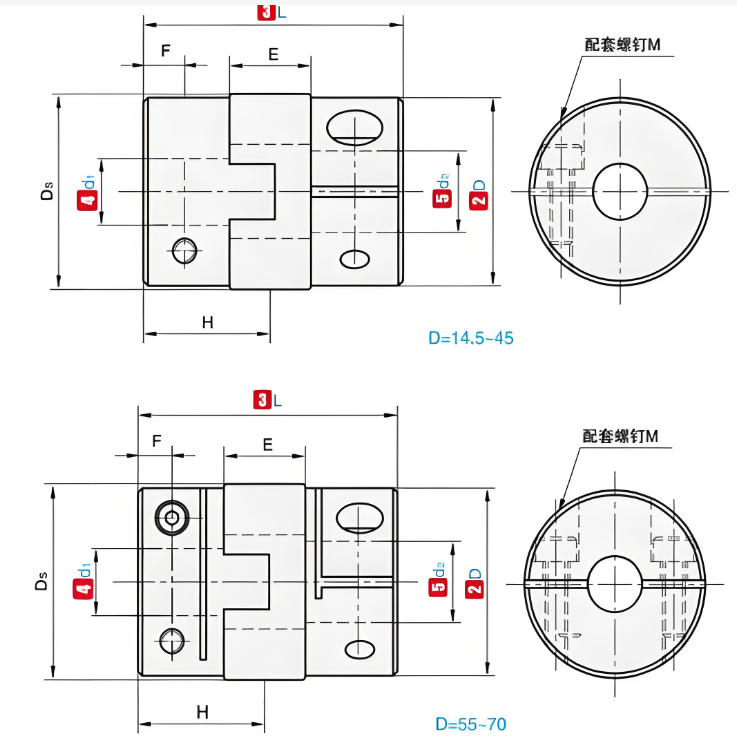

代号 kodnamn	D	L	常用D1/D2 内径尺寸 Standard innerdiameter (mm)	E	F	H	M	拧紧扭矩 Åtdragningsmoment (N.m)
RSK-CPPHPCG	14.5	18.4	4 5 6 6,35	5.5	3.3	8.9	M2,5	0.8
	16.8	24.4	4 5 6 6,35	6.2	4.2	12.0	M3	1.2
	20	27.2	5 6 6.35 7 8 9 9.525 10	7.3	4.5	13.4	M3	1.2
	26	30.4	5 6 6.35 7 8 9 9.525 10 11 12	7.5	5.0	15.0	M4	2.5
	30	33	5 6 6.35 7 8 9 9.525 10 11 12 12.7 14	8.8	6.0	16.0	M4	2.5
	34	34	5 6 6.35 7 8 9 9.525 10 11 12 12.7 14 15 16	8.5	6.0	16.5	M5	5
	38	40	5 6 6.35 7 8 9 9.525 10 11 12 12.7 14 15 16 17 18 19 20	9.7	7.0	19.5	M5	5

代号 kodnamn	D	L	额定扭矩 märkmoment (N.m)	容许偏心 Tillåt bias (mm)	容许偏角 Tillåt tilt(∠°)	容许轴向偏差 Tillåt axiell avvikelse (mm)	容许转速Tillåt RPM	静态扭转钢度Statisk vridstyvhet(N.m/rad)	惯性矩 Tröghetsmoment (N.m)	重量Vikt(g)
RSK-CPPHPCG	14.5	18.4	1.6	0.6	2	±0,12	8000	80	2,0x10 ^-7	17
	16.8	24.4	2.2	0.8			6500	220	1,0x10 ^-6	30
	20	27.2	3.2	1.2			5500	320	1,0x10 ^-6	48
	26	30.4	6	1.8		±0,25	4500	400	1,0x10 ^-6	90
	30	33	15	1.8			4500	1100	1,0x10 ^-5	120
	34	34	16	2.2			3500	2200	1,0x10 ^-5	172
	38	40	28	2.2			3500	3200	1,0x10 ^-5	250

Beskriv

Vår oldham-koppling med högt vridmoment i rostfritt stål är en transmissionskomponent som kombinerar utmärkt prestanda och pålitlig kvalitet. Dess strukturella design är utsökt, bestående av två halvkopplingar med spår och en mellanskiva med konvexa tänder på båda sidor. Denna unika struktur gör att de konvexa tänderna glider mjukt i spåren, och kompenserar därigenom effektivt för den relativa förskjutningen mellan de två axlarna under installation och drift av utrustningen och säkerställer transmissionsstabilitet. .

När det gäller materialval används högkvalitativt rostfritt stål, vilket ger kopplingen utmärkt oljekorrosionsbeständighet. Även i tuffa oljiga miljöer kan den fungera stabilt och hållbart utan frekvent underhåll. Samtidigt har rostfritt stål goda elektriska isoleringsegenskaper, vilket effektivt undviker strömstörningar och säkerställer säker och pålitlig utrustningsdrift. När det gäller överföring med högt vridmoment, fungerar denna koppling utmärkt, har hög vridmomentstyvhet och känslighet, kan exakt överföra kraft, uppnå noll rotationsspel och säkerställa högprecisionsdrift av utrustningen. Dessutom kan dess elastiska tvärskjutare kompensera för stora radiella, vinkel- och axiella avvikelser för att möta behoven för olika arbetsförhållanden. .

Denna koppling används ofta i olika typer av mekanisk utrustning. Oavsett om det är hög belastning av tunga maskiner eller den exakta överföringen av precisionsinstrument, kan den anpassas perfekt. Till exempel, i stora blandare och transportörer i industriell produktion, eller i precisionstransmissionslänkar i automatiserade produktionslinjer, kan den lita på sina egna fördelar för att stabilt spela en transmissionsroll och ge en solid garanti för effektiv drift av utrustningen. Att välja vår Oldham-koppling med högt vridmoment i rostfritt stål innebär att man väljer en effektiv och pålitlig transmissionslösning.
