Specifikation

Funktion:

Enkel struktur, kostnadseffektiv

Få delar, mogna tillverkningsprocesser, vilket gör det kostnadseffektivt

Smörjfri, lågt underhåll

Noll underhåll

Bra vibrationsdämpande och dämpande prestanda

De elastiska gummi-/polyuretanringarna absorberar effektivt vridningsvibrationer och måttliga stötbelastningar och skyddar drivutrustning som motorer och växellådor

Både nylonstift och gummiringar är isolerande material som kan avbryta axelströmbanor och förhindra elektrisk erosion av lager

Lätt, lågt tröghetsmoment

Nylonstiftens låga densitet minimerar deras påverkan på kopplingens start-stopp-egenskaper

Enkel installation

Placering via tappar tillåter relativt lätta krav på installationsinriktning

Primära applikationsfält

Anslutning mellan motorer och drivna maskiner i fläktar, pumpar, luftkompressorer och annan allmän vätskehanteringsutrustning (mest typisk applikation)

Lätttransportörer, blandare, förpackningsmaskiner, jordbruksmaskiner

Små till medelstora generatoraggregat, kompressorenheter

Olika lätta industriella, kemiska maskiner där kostnaden är känslig och driftsförhållandena är milda

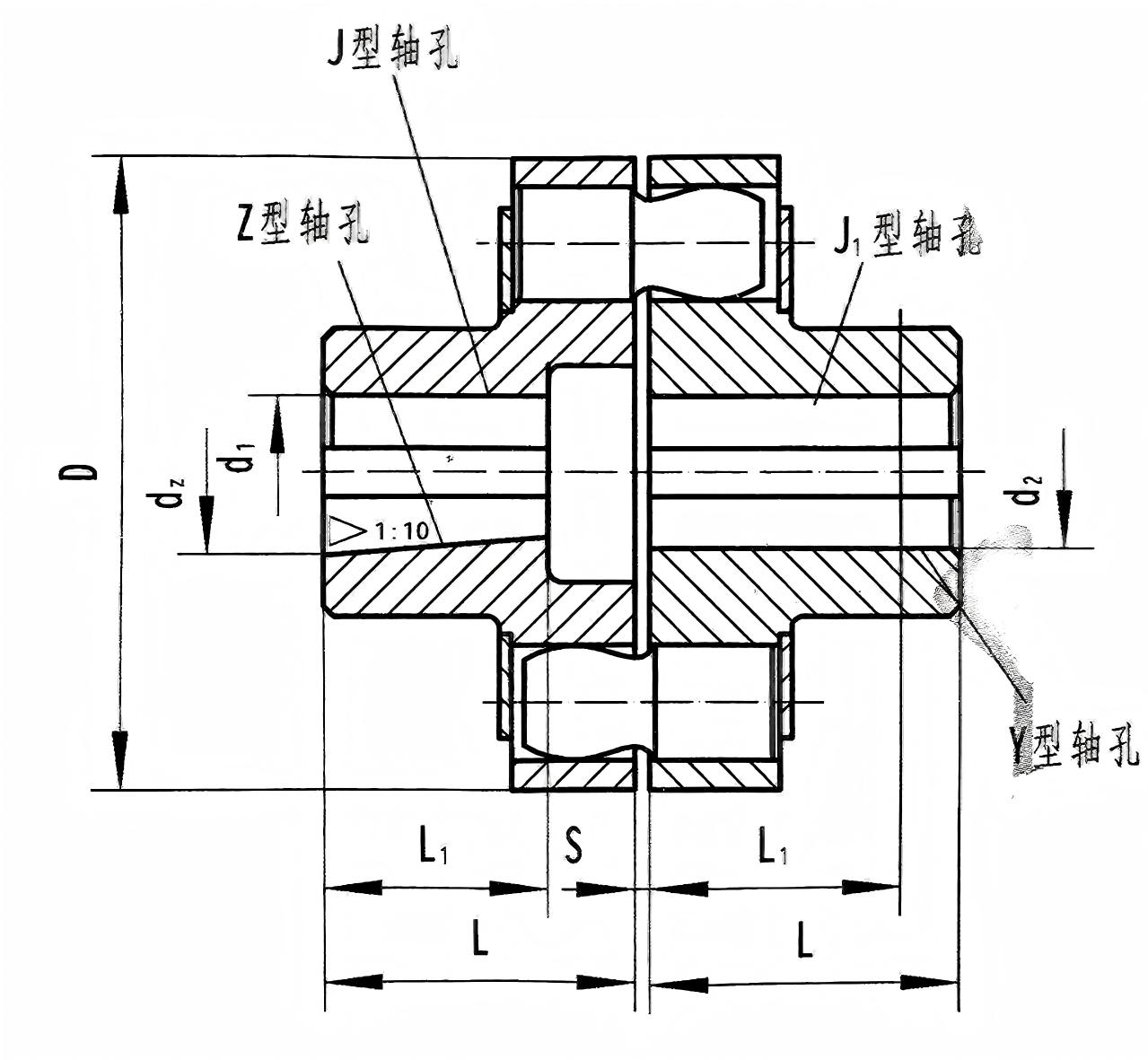

Modell	Nominell Vridmoment (N·m)	Tillåtet rotationshastighet (rpm)	Skafthålets diameter (mm) d₁, d₂, dz,	Skafthålets längd (mm)			D	S	Tillåtet ersättning belopp			Moment av tröghet ()	vikt (kg)
				Y-formad		J、J₁、Z-formad			Axiella	Radiell	Vinkel riktning
				L	Ll	L	mm				。
RSK-LX1	250	8500	12, 14	32	27	32	90	2.5	±0,5	0.15	≤0°30'	0.002	2
			16, 18, 19	42	30	42
			20, 22, 24	52	38	52
RSK-LX2	560	6300	20, 22, 24	52	38	52	120	2.5	±1	0.15	≤0°30'	0.009	5
			25, 28	62	44	62
			30, 32, 35	82	60	82
RSK-LX3	1250	4750	30, 32, 35、38	82	60	82	160	2.5	±2	0.15	≤0°30'	0.026	8
			40, 42, 45, 48	112	84	112
RSK-LX4	2500	3870	40, 42, 45, 48 50, 55, 56	112	84	112	195	3	±1,5	0.15	≤0°30′	0.109	22
			60, 63	142	107	142
RSK-LX5	3150	3450	50, 55, 56	142	107	142	220	3	±1,5	0.15	≤0°30′	0.191	30
			60, 63、65、70、71、75	142	107	142
RSK-LX6	6300	2720	60, 63、65、70 71, 75, 80	142	107	142	280	4	±2	0.20	≤0°30'	0.543	53
			85	172	132	172
RSK-LX7	11200	2360	70, 71, 75	142	107	142	320	4	±2	0.20	≤0°30′	1.314	98
			80, 85, 90, 95	172	132	172
			100, 110	212	167	212
RSK-LX8	16000	2120	80, 85, 90, 95	212	167	212	360	5	±1	0.20	≤0°30°	2.023	119
			100, 110、120、125	212	167	212
RSK-LX9	22400	1850	100, 110、120、125	212	167	212	410	5	±2	0.20	≤0°30′	4.386	197
			130, 140	252	202	252
RSK-LX10	35500	1600	110, 120, 125	212	167	212	480	6	±2,5	0.25	≤0°30′	9.760	322
			130, 140、150	252	202	252
			160, 170, 180	302	242	302
RSK-LX11	50000	1400	130, 140、150	252	202	252	540	6	±2,5	0.25	≤0°30'	20.05	520
			160, 170, 180	302	242	302
			190, 200, 220	352	282	352
RSK-LX12	80000	1220	160, 170, 180	302	242	302	630	7	±2,5	0.25	≤0°30'	37.71	714
			190, 200, 220	352	282	352
			240, 250, 260	410	330	-
RSK-LX13	125000	1080	190, 200, 220	352	282	352	710	8	±2	0.25	≤0°30'	71.37	1057
			240, 250, 260	410	330	-
			280,300	470	380	-
RSK-LX14	180000	950	240, 250, 260	410	330	-	800	8	±3	0.25	≤0°30°	170.6	1956
			280,300、320	470	380	-
			340	550	450	-

Beskriv

Kärnegenskapen för RSK-lx-typen är: Själva tapparna (nylonkomponenter) tjänar som de primära lastbärande elementen för vridmoment, medan de elastiska ringarna främst är för dämpning och kompensation.

Grundläggande struktur

Dess struktur är enkel och symmetrisk, huvudsakligen bestående av följande komponenter:

Två halvkopplingar: Vanligtvis gjorda av gjutstål (ZG270-500) eller gjutjärn (HT250). De matchande ytorna har centrerade tappar för att säkerställa installationens inriktning, och en uppsättning jämnt fördelade cylindriska hål runt omkretsen.

Nylonstift: Tillverkade av höghållfast nylon 6 (PA6) eller MC-gjuten nylon, känd för att vara slitstark, självsmörjande, höghållfast och lätt. De är de bärande kärnkomponenterna för vridmomentöverföring.

Elastiska ringar: Vanligtvis gjorda av neoprengummi eller polyuretan. De monteras över stiften och sitter mellan stifthålen på de två halvkopplingarna. Deras funktion är att ge elastisk deformation, absorbera vibrationer och stötar och möjliggöra mindre relativ förskjutning.

Hållarplattor och fästelement: Inklusive metallhållarplattor, fjäderbrickor, muttrar, etc., som används för att axiellt säkra stiftenheten och förhindra att den lossnar.

Kraftöverföringsväg: Vridmoment → Drivande halvkoppling → Nylonstift (i kompression) → Elastiska ringar (under skjuvdeformation) → Driv halvkoppling.

Strukturell prestanda:

Nylon används för elastiska komponenter, som har hög hållfasthet och slitstyrka, och är lämplig för korrosiva miljöer.

Stålbromshjulets yttre yta har genomgått härdningsbehandling.

Driftstemperaturen varierar från -20 ℃ till 70 ℃.

Nyckelegenskaper

Enkel struktur, kostnadseffektiv:

Få delar, mogna tillverkningsprocesser, vilket gör den till en av de mest kostnadseffektiva kopplingstyperna.

Smörjfri, lågt underhåll:

Innehåller inga metallfriktionspar, kräver ingen tillsats av olja eller fett under drift, uppnår nästan "noll underhåll", kräver endast periodisk inspektion.

Bra vibrationsdämpnings- och dämpningsprestanda:

De elastiska gummi-/polyuretanringarna absorberar effektivt vridningsvibrationer och måttliga stötbelastningar, vilket skyddar drivutrustning som motorer och växellådor.

Har viss kompensationsförmåga för feljustering:

Kan kompensera för liten axiell (beroende på spel mellan stift och hål), radiell och vinkelförskjutning (vanligtvis vinkel ≤ 0,5°).

Elektrisk isolering:

Både nylonstift och gummiringar är isolerande material som kan avbryta axelströmbanor och förhindra elektrisk erosion av lager.

Lätt, lågt tröghetsmoment:

Nylonstiftens låga densitet minimerar deras påverkan på kopplingens start-stopp-egenskaper.

Enkel installation:

Placering via tappar tillåter relativt lätta krav på installationsinriktning.

Primära applikationsfält

Anslutning mellan motorer och drivna maskiner i fläktar, pumpar, luftkompressorer och annan allmän vätskehanteringsutrustning (mest typisk applikation).

Lätttransportörer, blandare, förpackningsmaskiner, jordbruksmaskiner.

Små till medelstora generatoraggregat, kompressorenheter.

Olika lätta industriella, kemiska maskiner där kostnaden är känslig och driftsförhållandena är milda.
