Specifikation

Det är en enkel och kostnadseffektiv koppling för applikationer med högt vridmoment

Slaghållfasthet, vibrationsdämpning och anpassningsförmåga till varierande belastningar ger förbättrat skydd för utrustningen

Snabb installation och borttagning sparar tid och ansträngning

Ultralång livslängd

Enkel struktur och enkelt underhåll

Låga installationskrav och en mängd olika konstruktioner

Installationsnoggrannhetskravet för kopplingar med serpentinfjädergaller är lägre än för allmänna kopplingar

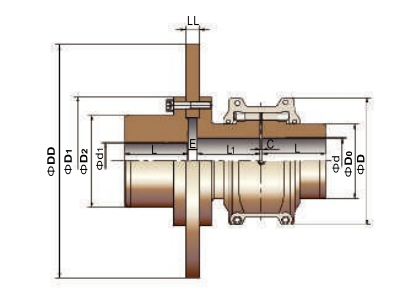

Modell	Nominellt vridmoment/ Tn N. M	Bromsmoment Tn N.m	Tillåten hastighet/ N rpm	Maximalt axelhål/ d1 mm	Maximalt axelhål d mm	Axiell längd L mm	Bland Längd L1 mm	Bromsbrickans yttre mått DD mm	Bromsbrickans bredd LL mm	D mm	D2 mm	Utrymme C mm	Utrymme E mm	Vikt (inget hål ingen skiva) kg	Oljeladdning (kg)
6060T	684	230	3690	80	56	75	75	315	30	150	105	3	20	14.4	0.086
6070T	994	330	3500	85	65	80	80	315	30	160	110	3	20	18.3	0.113
6080T	2050	680	3160	95	80	95	95	315	30	190	122	3	20	30.4	0.172
6090T	3730	1240	3060	110	95	105	105	400	30	210	142	3	20	44.3	0.254
6100T	6280	2090	2074	130	110	125	125	400	30	250	172	5	20	75.6	0.426

6110T	9320	3100	1900	150	120	135	135	450	30	270	198	5	20	112.6	0.508
6120T	13700	4500	1750	170	140	155	155	500	30	310	225	6	20	142.5	0.735
6130T	19900	6600	1550	190	170	175	160	560	30	346	238	6	20	192.3	0.908
6140T	28600	9500	1450	210	200	190	170	630	30	384	268	6	20	262.3	1.135
6150T	39800	13200	1300	240	215	200	190	710	30	450	298	6	20	335.6	1.952

6160T	55900	18600	1150	265	240	215	200	800	30	500	328	6	20	480.2	2.815
6170T	74600	24800	950	310	280	230	210	800	30	570	390	10	20	660.2	3.496
6180T	103000	34300	920	325	300	270	220	900	30	630	430	10	30	910.5	3.768
6190T	137000	45600	890	350	320	290	240	900	30	680	480	10	30	1128	4.400
6200T	186000	62000	780	390	360	320	260	1000	30	760	530	10	30	1572	5.630

6210T	249000	83000	820	420	380	350	310	1200	30	850	580	13	30	2126	10.53
6220T	336000	112000	650	450	420	390	330	1400	30	930	620	13	30	2785	16.07
6230T	435000	145000	550	490	450	420	380	1800	30	1000	660	13	30	3584	24.06
6240T	559000	186000	500	520	480	450	420	2200	30	1100	7051	13	30	4735	33.82

Beskriv

Det är en enkel och kostnadseffektiv koppling för applikationer med högt vridmoment.

Jiangsu RSK serpentinfjädergallerkoppling kombinerar växelkopplingarnas höga vridmomentkapacitet med flexibiliteten hos elastiska kopplingar, vilket gör det till ett enklare och mer idealiskt alternativ bland medelstora till tunga kopplingar. Dess design för snabb demontering eliminerar helt installations- och demonteringssvårigheter, och erbjuder en mer ekonomisk och pålitlig kopplingslösning.

Slaghållfasthet, vibrationsdämpning och anpassningsförmåga till varierande belastningar ger förbättrat skydd för utrustning.

Tandytorna på RSK serpentinfjädergaller är sammansatta av flera böjda ytor, som gör att kontaktytan kan variera beroende på förändringar i belastningen. Denna design gör det möjligt för kopplingen att bättre motstå belastningspåverkan och varierande belastningar, vilket säkerställer större säkerhet under uppstart eller under ojämna belastningsförhållanden. Dessutom absorberar fjäderns flexibla transmission en betydande mängd vibrationskrafter. Dess dämpande effekt minskar stötvibrationer med över 36 %, vilket gör den till ett riktigt stöt- och vibrationsfilter för kraftöverföringssystem.

Snabb installation och borttagning sparar tid och ansträngning.

I syfte att åtgärda svårigheterna och ineffektiviteten vid installation och demontering av kopplingar har RSK utvecklat en helt ny snabbdemonteringskoppling. Den antar ett avsmalnande ytgränssnitt och använder flera höghållfasta bultar på ändytan för att applicera kraft, vilket uppnår både expansions- och anslutningseffekter. Denna design möjliggör en fri passning under installationen samtidigt som den levererar prestandan för en interferenspassning, vilket sparar över 70 % av tiden jämfört med traditionella interferenspassningsprodukter.

Ultralång livslängd.

Den koniska fjädern är tillverkad av höghållfast legerat stål och genomgår en strikt värmebehandlingsprocess för att uppnå överlägsen styvhet och flexibilitet. Fjäderytan är precisionssandblästrad för att komprimera ytskiktets molekylära struktur, vilket resulterar i förbättrad slitstyrka och förlängd livslängd.

Enkel struktur och enkelt underhåll.

Låga installationskrav och en mängd olika konstruktioner.

Installationsnoggrannhetskravet för kopplingar för serpentinfjädergaller är lägre än för allmänna kopplingar. Fjädern kan svänga fritt i kuggspåren på halvkopplingshylsan, vilket möjliggör avsevärda radiella, vinkel- och axiella avvikelser mellan de två axlarna. Så länge dessa avvikelser förblir inom ett visst intervall kommer de inte att påverka kraftöverföringsprestandan, de kommer inte heller att generera brus eller äventyra livslängden.
