Specifikation

Det är en enkel och kostnadseffektiv koppling för applikationer med högt vridmoment

Slaghållfasthet, vibrationsdämpning och anpassningsförmåga till varierande belastningar ger förbättrat skydd för utrustningen

Snabb installation och borttagning sparar tid och ansträngning

Ultralång livslängd

Enkel struktur och enkelt underhåll

Låga installationskrav och en mängd olika konstruktioner

Installationsnoggrannhetskravet för kopplingar med serpentinfjädergaller är lägre än för allmänna kopplingar

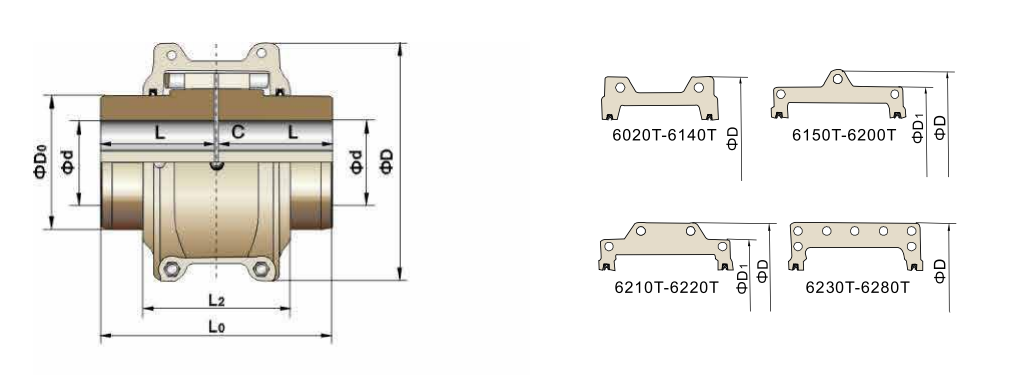

Modell	Nominellt vridmoment/ Tn N. M	Tillåten hastighet/N rpm	Maximalt axelhål L mm	Axiell längd L mm	Längd L0 mm	L2 mm	D mm	D0 mm	Utrymme C mm	Vikt (inget hål) kg	TröghetsmomentI Kg.m2	Oljeladdning kg
1020T	52	4500	28	47.6	98.2	66.7	97.0	—	3	1.91	0.0014	0.027
1030T	149	4500	35	47.6	98.2	68.3	105.7	—	3	2.59	0.0022	0.041
1040T	249	4500	42	50.8	104.6	69.9	114.3	—	3	3.36	0.0033	0.054
1050T	435	4500	50	60.3	123.6	80.9	135.1	—	3	5.44	0.0073	0.068
1060T	684	4350	56	63.5	130.0	93.5	157.8	—	3	7.26	0.0119	0.086

1070T	994	4125	65	76.2	155.4	96.8	158.8	—	3	10.4	0.0185	0.113
1080T	2050	3600	80	88.9	180.8	115.6	190.5	—	3	17.7	0.0451	0.172
1090T	3730	3600	95	98.4	199.8	122.2	211.1	—	3	25.4	0.0787	0.254
1100T	6280	2440	110	120.6	246.2	155.4	251.0	—	5	42.2	0.1780	0.426
1110T	9320	2250	120	127.0	259.0	161.5	269.7	—	5	54.4	0.2700	0.508

1120T	13700	2025	140	149.2	304.4	191.5	307.8	—	6	81.2	0.5140	0.735
1130T	19900	1800	170	161.9	329.8	195.1	345.9	—	6	121	0.9590	0.908
1140T	28600	1650	200	184.2	374.4	201.2	384.0	—	6	178	1.8500	1.135
1150T	39800	1500	215	182.9	371.8	271.5	453.1	391.2	6	227	3.4900	1.952
1160T	55900	1350	240	198.1	402.2	278.4	501.9	436.9	6	309	5.8200	2.815

1170T	74600	1225	280	215.9	437.8	307.3	566.9	487.2	6	448	10.400	3.496
1180T	103000	1100	300	238.8	483.6	321.1	629.9	554.7	6	619	18.300	3.768
1190T	137000	1050	335	259.1	524.2	325.1	675.6	607.8	6	776	26.100	4.400
1200T	186000	900	360	279.4	564.8	355.6	756.9	660.4	6	1057	43.500	5.630
1210T	249000	820	390	301.8	622.6	431.8	844.6	750.8	13	1424	75.500	10.53

1220T	336000	730	420	325.1	663.2	490.2	920.8	822.2	13	1785	113.00	16.07
1230T	435000	680	450	345.4	703.8	546.1	1003.3	904.7	13	2267	175.00	24.06
1240T	559000	630	480	368.3	749.6	647.7	1087.1	—	13	2950	339.00	33.82
1250T	746000	580	510	401.3	815.6	698.5	1181.1	—	13	3833	524.00	50.17
1260T	932000	540	550	431.8	876.6	762.0	1260.9	—	13	4682	711.00	67.24

Beskriv

Det är en enkel och kostnadseffektiv koppling för applikationer med högt vridmoment.

Jiangsu RSK serpentinfjädergallerkoppling kombinerar växelkopplingarnas höga vridmomentkapacitet med flexibiliteten hos elastiska kopplingar, vilket gör det till ett enklare och mer idealiskt alternativ bland medelstora till tunga kopplingar. Dess design för snabb demontering eliminerar helt installations- och demonteringssvårigheter, och erbjuder en mer ekonomisk och pålitlig kopplingslösning.

Slaghållfasthet, vibrationsdämpning och anpassningsförmåga till varierande belastningar ger förbättrat skydd för utrustning.

Tandytorna på RSK serpentinfjädergaller är sammansatta av flera böjda ytor, som gör att kontaktytan kan variera beroende på förändringar i belastningen. Denna design gör det möjligt för kopplingen att bättre motstå belastningspåverkan och varierande belastningar, vilket säkerställer större säkerhet under uppstart eller under ojämna belastningsförhållanden. Dessutom absorberar fjäderns flexibla transmission en betydande mängd vibrationskrafter. Dess dämpande effekt minskar stötvibrationer med över 36 %, vilket gör den till ett riktigt stöt- och vibrationsfilter för kraftöverföringssystem.

Snabb installation och borttagning sparar tid och ansträngning.

I syfte att åtgärda svårigheterna och ineffektiviteten vid installation och demontering av kopplingar har RSK utvecklat en helt ny snabbdemonteringskoppling. Den antar ett avsmalnande ytgränssnitt och använder flera höghållfasta bultar på ändytan för att applicera kraft, vilket uppnår både expansions- och anslutningseffekter. Denna design möjliggör en fri passning under installationen samtidigt som den levererar prestandan för en interferenspassning, vilket sparar över 70 % av tiden jämfört med traditionella interferenspassningsprodukter.

Ultralång livslängd.

Den koniska fjädern är tillverkad av höghållfast legerat stål och genomgår en strikt värmebehandlingsprocess för att uppnå överlägsen styvhet och flexibilitet. Fjäderytan är precisionssandblästrad för att komprimera ytskiktets molekylära struktur, vilket resulterar i förbättrad slitstyrka och förlängd livslängd.

Enkel struktur och enkelt underhåll.

Låga installationskrav och en mängd olika konstruktioner.

Installationsnoggrannhetskravet för kopplingar för serpentinfjädergaller är lägre än för allmänna kopplingar. Fjädern kan svänga fritt i kuggspåren på halvkopplingshylsan, vilket möjliggör avsevärda radiella, vinkel- och axiella avvikelser mellan de två axlarna. Så länge dessa avvikelser förblir inom ett visst intervall kommer de inte att påverka kraftöverföringsprestandan, de kommer inte heller att generera brus eller äventyra livslängden.
