Specifikation

RSK-NGCL trumväxelkoppling med bromshjul är en kraftig integrerad koppling designad för samtidig kraftöverföring och bromsfunktioner. Den innehåller en bromstrumma (skiva) i kopplingskroppen, vilket möjliggör direkt kompatibilitet med standardtrum- eller bromsskivor. Denna koppling är lämplig för drivsystem inom materialhantering, kran och metallurgiska tillämpningar som kräver kompakt design och synkroniserad bromsprestanda.

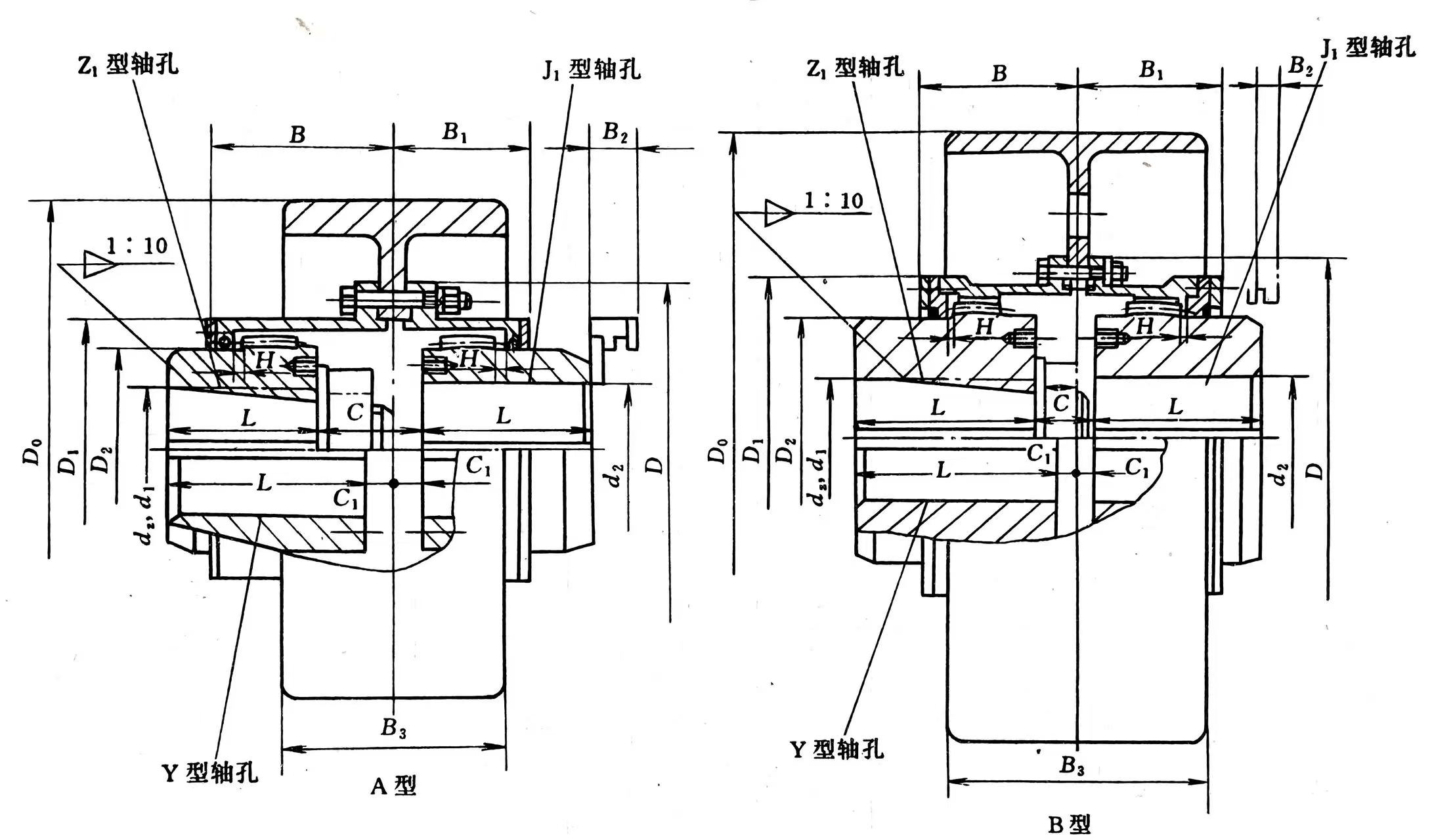

Modell	Nominell Vridmoment /N·m	Tillåten rotation Hastighet [n]	Axelhålets diameter		Skafthål Längd L		Dq	D	D^	D2	C	C^	H	B	Bl	B2	B3	Smörjfett Dosering /ml	Vikt m/kg	Moment Av tröghet I
			d2	d₁, d₂	Y	J^, Z^
NGCL1	355	4000	20~35	20, 22, 24	52	38	160	103	71	50	30	8	2	56	42	38	68	51	7	0.07
				25, 28	62	44													7.3	0.07
				30, 32, 35	82	60													8	0.071
NGCL2	630	4000	25~45	25, 28	62	44	160	115	83	60	36	8	2	68	48	42	68	70	9	0.079
				30, 32, 35、38	82	60													9.7	0.08
				40, 42, 45	112	84													11	0.083
NGCL3	1000	3800	30~55	28	62	44	200	127	95	75	41	8	2	70	49	42	85	107	14.6	0.181
				30, 32, 35、38	82	60													15.2	0.184
				40, 42, 45、48、50、 55, 56	112	84													17	0.187
NGCL4	1600	3800	40~65	38	82	60	200	149	116	90	41	8	2	74	53	42	85	137	18.6	0.225
				40, 42, 45、48、50、 55, 56	112	84													21.4	0.237
				60, 63, 65	142	107													23.8	0.246
NGCL5	2800	3000	45~75	40, 42, 45、48、50、 55, 56	112	84	250	167	134	105	48	8	2.5	84	58	42	105	201	31.8	0.58
				60, 63, 65、70、71、75	142	107													34.4	0.609
NGCL6	4500	3000	50~90	45, 48, 50, 55, 56	112	84	250	187	153	125	49	9	2.5	85	59	42	105	238	37.2	0.714
				60, 63, 65、70、71、75	142	107													38.5	0.754
				80, 85, 90	172	132													47.6	0.795
NGCL7	6300	2400	60~100	50, 55, 56	112	84	315 (300)	204	170	140	53	9	2.5	93	63	42	132	298	48.8	1.17
				60, 63, 65、70、71、75	142	107													55.2	1.234
				80, 85, 90、95	172	132													61.8	1.299
				100	212	167													71.1	1.388
NGCL8	9000	1900	70~110	55, 56	112	84	400	230	186	155	64	12	3	112	77	47	168	465	80.7	3.747
				60, 63, 65、70、71、75	142	107													90	3.841
				80, 85, 90、95	172	132													96.5	3.939
				100, 110	212	167													108	4.072
NGCL9	14000	1500	80~130	60, 63, 65、70、71、75	142	107	500	256	212	180	71	13	3	119	80	47	210	561	128	9.427
				80, 85, 90、95	172	132													138	9.605
				100, 110、120、125	212	167													151	9.847
				130	252	202													167	10.109

Beskriv

En växelkoppling är en mekanisk koppling med högt vridmoment för icke-kolinjära axlar, som använder interna/externa kuggar i hylsor för att överföra kraft samtidigt som den kompenserar för vinkel-, radiell- och axiell felinriktning, vilket gör den idealisk för tung industriell användning som stålverk, pumpar och transportörer där hög effekttäthet kräver goda och underhållsmässiga egenskaper, även om den kräver godhet och smörjning. lång livslängd.

Hur det fungerar

Komponenter: Två nav (med utvändiga kuggar) ansluts till varje axel, förbundna med hylsor (med invändiga kuggar).

Felinriktningskompensation: Kugghjulens tänder tillåter rörelse, böjning för att hantera vinkelförskjutning (sida-till-sida), radiell (offset) och axiell (ände-till-ände) felinriktning mellan axlar.

Vridmomentöverföring: Hög ytkontakt mellan de krönta kugghjulen ger effektiv kraftöverföring med högt vridmoment med exceptionell vridstyvhet.

Nyckelfunktioner och fördelar

Högt vridmoment: Kan hantera mycket höga vridmomentbelastningar.

Kompakt: Ger ett högt effekt-till-vikt-förhållande som passar in i trånga utrymmen.

Pålitlig: Ger lång livslängd med korrekt smörjning.

Mångsidig: Finns i olika konfigurationer (enkel/dubbel ingrepp, stela/flexibla halvor) för olika behov.

Ansökningar

Rullenheter (stål, pappersindustri)

Pumpar, fläktar, transportörer

Kraftgenereringsutrustning

Underhåll

Kräver periodisk smörjning (fett) för att skydda kugghjulen.

Korrekt justering under installationen är avgörande för tillförlitlighet och livslängd.
