Name: RSK-LT Easy Installation elastisk hylsa stiftkoppling med stift och elastiska bussningar
Rating: 5 (99 reviews)

Specifikation

Nyckelegenskaper:

Enkel struktur, låg kostnad

Låg tillverkningskostnad och pris

Ingen smörjning krävs, enkelt underhåll

Har viss kompensations- och dämpningsförmåga

Enkel installation

Den elastiska gummibussningen kan ge en viss grad av elektrisk isolering

Primära applikationsfält:

Anslutningar mellan motorer och drivna maskiner i fläktar, pumpar och andra allmänna maskiner (vanligast)

Lätta transportörer, blandare, jordbruksmaskiner

Små till medelstora kompressorer, generatoraggregat

Olika lätta industrimaskiner där kostnaden är en känslig faktor

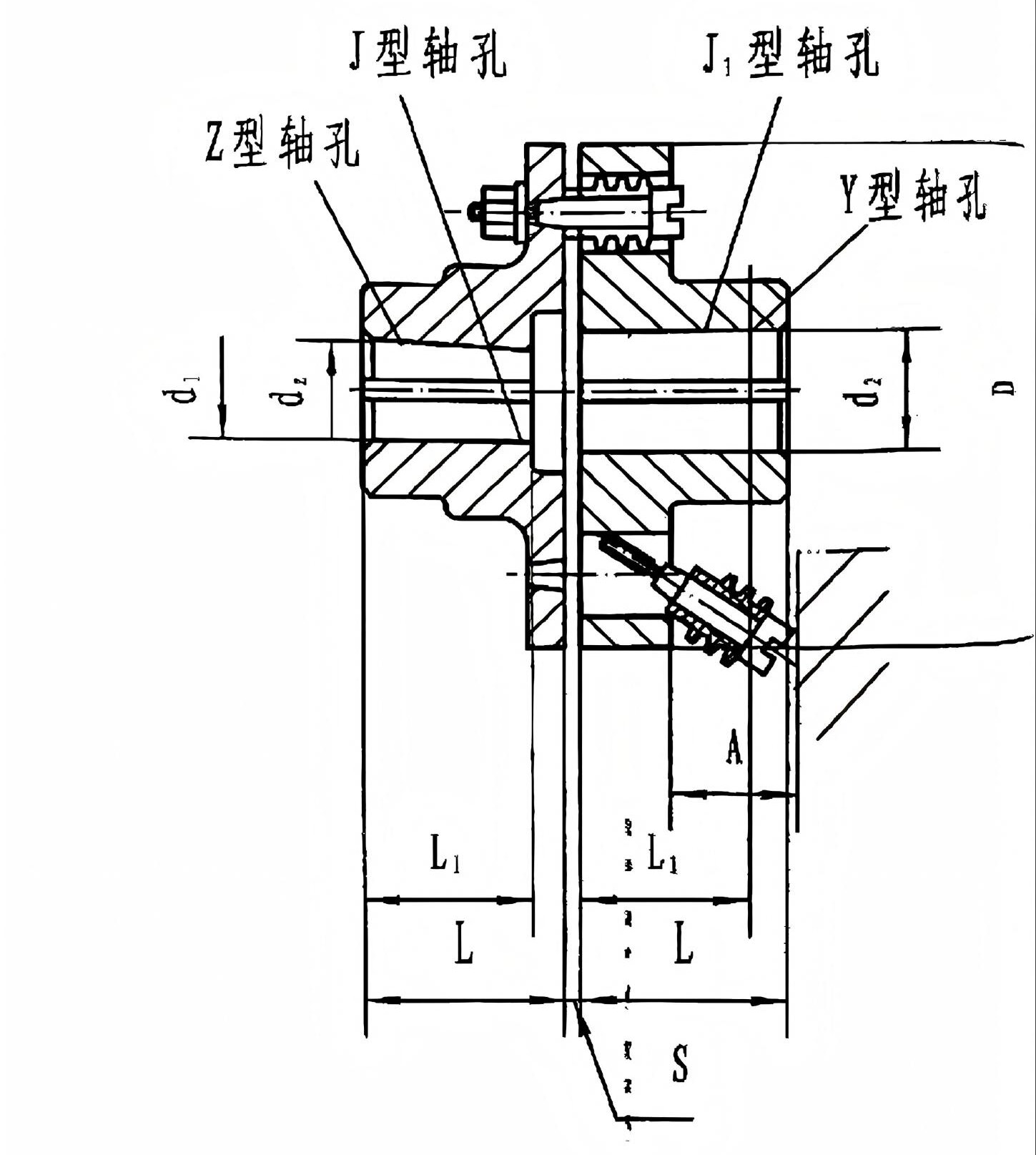

Modell	Nominellt vridmoment (N·m)	Tillåtet rotationshastighet (rpm)		Skafthålets diameter (mm) d₁, d₂, dz		Skafthålets längd (mm)			D	A	S	Tillåtet ersättning belopp		vikt (kg)	Moment av Tröghet (kg.m ² )
						Y-formad	J, J, Z-formad					Radiell (mm)	Vinkel riktning
		järn	stål	järn	stål	L	Ll	L		(mm)
RSK-LT1	6.3	6600	8800	9	9	20	14	—	71	18	3	0.2	1°30'	0.82	0.0005
				10, 11	10, 11	25	17	—
				12	12, 14	32	20	—
RSK-LT2	16	5500	7600	12, 14	12, 14	32	20	—	80	18	3	0.2	1°30'	1.20	0.0008
				16	16, 18, 19	42	30	42
RSK-LT3	31.5	4700	6300	16, 18, 19	16, 18, 19	42	30	42	95	35	4	0.2	1°30°	2.20	0.0023
				20	20, 22	52	38	52
RSK-LT4	63	4200	5700	20, 22、24	20, 22、20	52	38	52	106	35	4	0.2	1°30'	2.84	0.0037
					25, 28	62	44	62
RSK-LT5	125	3600	4600	25, 28	25, 28	62	44	62	130	45	5	0.3	1°30'	6.05	0.012
				30, 32	30, 32、35	82	60	82
RSK-LT6	250	3300	3800	30, 35, 38	32, 35, 38	82	60	82	160	45	5	0.3	1°00'	9.57	0.028
				40	40,42	112	84	12
RSK-LT7	500	2800	3600	40,42、45	40,42、45、48	112	84	112	190	45	5	0.3	1°00'	14.01	0.055
RSK-LT8	710	2400	3000	45, 48, 50, 55	45, 48, 50, 55、56	112	84	12	224	65	6	0.4	1°00'	23.12	0.1340
					60, 63	142	107	142
RSK-LT9	1000	2100	2850	50, 55, 56	50, 55, 56	112	84	112	250	65	6	0.4	1°00'	30.69	0.2130
				60, 63	60, 63、65、70、71	142	107	42
RSK-LT10	2000	1700	2300	63, 65, 70, 71, 75	63, 65, 70, 71, 75	142	107	142	315	80	8	0.4	1°00'	61.40	0.660
				80, 85	80, 85、90、95	172	132	172
RSK-LT11	4000	1350	1800	80, 85、90、95	80, 85、90、95	172	132	172	400	100	10	0.5	0°00'	120.70	2.122
				100, 110	100, 110	212	167	212
RSK-LT12	8000	1100	1450	100, 110、120、125	100, 110、120、125	212	167	212	475	130	12	0.5	0°00'	210.34	5.39
					130	252	202	252
RSK-LT13	16000	800	1150	120, 125	120, 125	212	167	212	600	180	14	0.6	0°00'	419.36	11.58
				130, 140, 150	130, 140, 150	252	202	252
				160	160,170	302	242	302

Beskrivning

Det är en icke-metallisk flexibel elementkoppling som överför vridmoment genom stift och elastiska bussningar.

Dess huvudsakliga arbetsprincip använder den kompressiva deformationen av gummi (eller polyuretan) elastiska bussningar för att överföra vridmoment, och utnyttjar deras elasticitet för att kompensera för snedställning, absorbera vibrationer och stötar. Med sin enkla struktur är den en av de mest använda kopplingarna inom området för överföring av små till medelstora krafter, medel-till-låg hastighet, ofta kallad "Standardkoppling".

Strukturen för Typ LT-kopplingen är mycket enkel, och består huvudsakligen av följande komponenter:

Två halvkopplingar: Vanligtvis gjorda av gjutjärn (HT200) eller gjutstål (ZG270-500), som liknar flänsar med en ring av stifthål runt periferin.

Elastisk bussning (bussning): Kärnkomponenten. Vanligtvis gjord av gummi eller polyuretan, det är en cylindrisk form med en fläns. Den är installerad i stifthålen på den drivna halvkopplingen. Tappen passerar genom det centrala hålet i den elastiska bussningen och förbinder därigenom flexibelt de två halvkopplingarna.

Hållarplatta (tillval): Används för att axiellt säkra de elastiska bussningarna och förhindra att de faller ut.

Strukturell prestanda:

På grund av gapet mellan den elastiska hylsan och det cirkulära hålet på halvkopplingens fläns, samt deformationen av den elastiska hylsan, har kopplingen en viss grad av kompensation för relativ förskjutning och stötdämpningsprestanda.

Nyckelegenskaper:

Enkel struktur, låg kostnad

Få delar, mogen tillverkningsprocess, mycket låg tillverkningskostnad och pris, erbjuder enastående ekonomi.

Ingen smörjning krävs, enkelt underhåll

Innehåller inga friktionspar med relativ glidning, kräver ingen tillsats av olja eller fett, kvalificerar sig som en underhållsfri koppling (kräver endast periodisk inspektion).

Har viss kompensations- och dämpningsförmåga

Enkel installation

Den elastiska gummibussningen kan ge en viss grad av elektrisk isolering

Primära applikationsfält:

LT-typen är en klassisk "General Purpose Economical"-koppling, lämplig för icke-krävande applikationer med låga krav på transmissionsprecision och dynamisk prestanda, måttlig kraft och relativt rena miljöer, som:

Anslutningar mellan motorer och drivna maskiner i fläktar, pumpar och andra allmänna maskiner (vanligast).

Lätta transportörer, blandare, jordbruksmaskiner.

Små till medelstora kompressorer, generatoraggregat.

Olika lätta industrimaskiner där kostnaden är en känslig faktor.
