Specifikation

Storlek (mm)	Mått (mm)	Nominell belastning		Kontakttryck (MPa)		Vikt (Ca kg)
Storlek (mm)	L1	Axial (kN)	Vridmoment (N·m)	Axel (MPa)	Hub (MPa)	Vikt (Ca kg)
6×9×4,5	3.7	0.83	2	116	76	0.002
7×10×4,5	3.7	0.85	3	101	67	0.002
8×11×4,5	3.7	1.22	5	125	94	0.002
9×12×4,5	3.7	1.83	8	146	101	0.002
10×13×4,5	3.7	1.83	10	130	109	0.002
12×15×4,5	3.7	1.91	11	115	90	0.002
13×16×4,5	3.7	1.96	13	107	87	0.002
14×18×6,3	5.3	3.31	23	120	94	0.002
15×19×6,3	5.3	3.34	25	113	88	0.005
16×20×6,3	5.3	3.4	28	110	89	0.006
17×21×6,3	5.3	3.59	29	102	82	0.006
18×22×6,3	5.3	3.68	33	102	82	0.007
19×24×6,3	5.3	4.96	47	133	105	0.007
20×25×6,3	5.3	5.54	55	140	109	0.009
22×26×6,3	5.3	5.88	65	132	113	0.007
24×28×6,3	5.3	5.89	73	130	110	0.008
25×30×6,3	5.3	6.02	73	117	97	0.009
28×32×6,3	5.3	6.13	85	112	97	0.010
30×35×6,3	5.3	6.14	90	99	84	0.011
32×36×6,3	5.3	7.99	127	126	112	0.011
35×40×7,0	6	9.2	166	121	107	0.016
36×42×7,0	6	9.48	166	113	98	0.019
38×44×7,0	6	9.84	186	113	98	0.021
40×45×8,0	6.6	10.8	226	113	103	0.021
42×48×8,0	6.6	11.3	226	106	91	0.026
45×52×10	8.6	16.2	364	108	98	0.045
48×55×10	8.6	24	589	160	139	0.043
50×57×10	8.6	25	608	152	131	0.045
55×62×10	8.6	25	700	146	130	0.049
56×64×12	10.4	28	810	134	118	0.070

Storlek (mm)	Mått (mm)	Nominell belastning		Kontakttryck (MPa)		Vikt (Ca kg)
Storlek (mm)	L1	Axial (kN)	Vridmoment (N·m)	Axel (MPa)	Hub (MPa)	Vikt (Ca kg)
60×68×12	10.4	28	830	120	106	0.07
63×71×12	10.4	29	880	116	102	0.08
65×73×12	10.4	30	970	117	102	0.09
70×79×14	12.2	37	1310	119	105	0.115
71×80×14	12.2	38	1390	119	109	0.11
75×84×14	12.2	39	1440	114	99	0.12
80×91×17	15	54	2160	123	103	0.21
85×96×17	15	58	2450	122	107	0.21
90×101×17	15	60	2700	119	104	0.22
95×106×17	15	61	2900	114	105	0.23
100×114×21	18.7	83	4160	119	104	0.39
110×124×21	18.7	91	5170	116	102	0.42
120×134×21	18.7	103	6000	122	107	0.46
130×158×28	25.3	145	9400	118	103	0.86
140×168×28	25.3	162	11000	122	107	0.96
150×178×28	25.3	177	13300	124	108	1
160×186×28	25.3	186	14900	122	112	1
170×191×33	30	236	20100	124	108	1.54
180×201×33	30	238	21500	121	106	1.61
190×211×33	30	258	24400	121	111	1.8
200×224×38	34.8	320	32000	122	107	2.4
210×234×38	34.8	343	36000	124	113	2.5
220×247×38	34.8	348	38000	121	111	2.6
230×254×43	39.5	388	45000	114	100	3.4
240×267×43	39.5	419	51000	120	110	3.8
250×280×43	44	425	53000	101	90	4.8
260×290×48	44	435	56500	100	89	4.9
270×300×48	44	450	61000	100	89	5
280×313×53	49	519	74700	103	92	6.4
290×323×53	49	527	75200	97	86	6.5
300×333×53	49	540	79000	95	85	6.8
320×360×65	59	740	119000	104	93	11
340×380×65	59	785	133600	104	93	11.5
360×400×65	59	810	145000	101	91	12.3
380×420×65	59	880	168500	105	95	13
400×440×65	59	887	176000	95	89	13.7
420×460×65	59	888	186000	99	86	14.1
440×480×65	59	970	213000	99	89	14.5
460×500×65	59	1040	240000	102	93	15.8
480×520×65	59	1080	261000	102	93	16
500×540×65	59	1090	270000	97	88	16.7

Beskriv

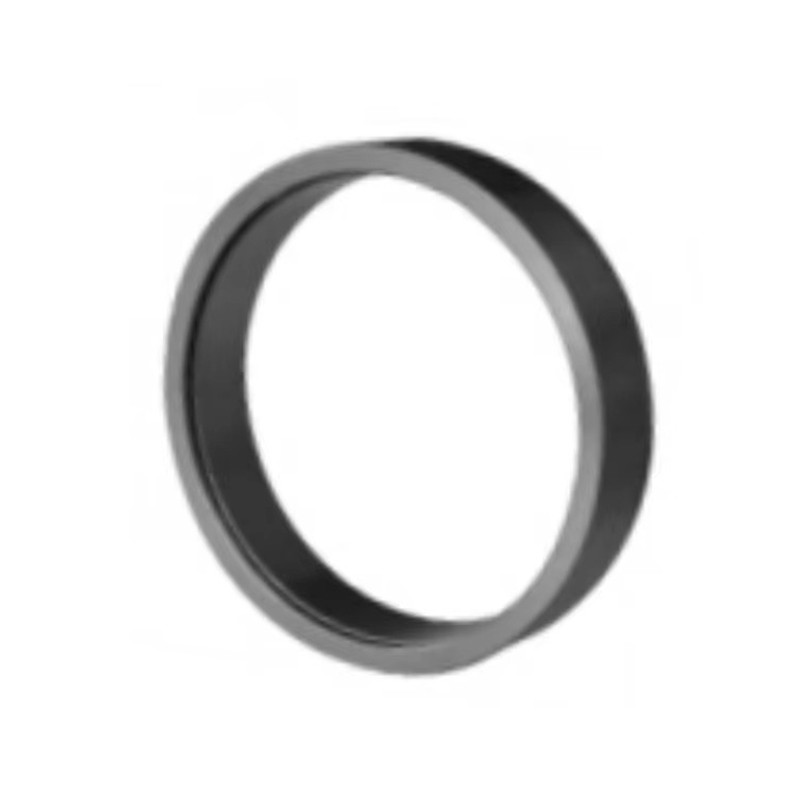

Z1-expansionshylsan med hög belastningskapacitet är en låsanordning för axelnav som är konstruerad för att ge friktionsmomentöverföring utan glapp. Denna typ av låselement eliminerar behovet av traditionella interferenspassningar eller endast kilspåranslutningar genom att använda mekanisk expansion för att uppnå säker och exakt vridmomentöverföring mellan axel- och navkomponenter.

Denna Z1-modell är speciellt designad för applikationer med högt vridmoment och tung belastning, med enkel demontering, anti-lossningsstruktur och bearbetningsbara kilspår i stål, vilket gör den lämplig för OEM-anpassning och krävande industriell användning.

Nyckelfunktioner och fördelar
1. Hög belastningsöverföringskapacitet
Z1 expansionshylsan är designad för att motstå extremt höga radiella och axiella krafter samt vridmomentbelastningar, idealisk för tunga drivenheter.

2. Friktionslåsning med noll glapp
Genom att skapa ett starkt yttryck mellan axeln och navet säkerställer expansionshylsan jämn vridmomentöverföring utan relativ rörelse eller glapp, vilket förbättrar den mekaniska stabiliteten och systemets livslängd.

3. Enkel demontering & återanvändning
Integrerad konisk ringgeometri och löstagbara fästelement möjliggör snabb montering och demontering utan att skada axeln eller navet - särskilt användbart för underhållsintensiva system.

4. Anti-lossande mekanisk design
Konstruerad med självlåsande bultar, vibrationsbeständig geometri och jämn spänningsfördelning, minimerar denna hylsa risken för oavsiktlig lossning även under stötbelastning eller dynamiskt reverserande vridmoment.

5. Integrerad eller valfri kilspår i stål
Även om hylsan i sig erbjuder tillförlitlig friktionslåsning, stöder den också bearbetade kilspår för ökad säkerhet eller inriktning i system med hög slag eller kritisk belastning. Kilspåren kan bearbetas enligt kundens specifikationer.

6. Anpassad bearbetning & OEM-support
Alla ytor och innermått kan specialbearbetas för att passa specifika axel-/navtoleranser, och hylsan kan tillverkas i enlighet med kundlevererade tekniska ritningar eller lastberäkningar.

7. Korrosionsbeständighet & ytfinish
Finns med svart oxidbeläggning, zinkplätering eller fosfatering för att skydda mot miljöförstöring och öka livslängden.

Typiska applikationer
Z1-expansionshylsan används ofta i mekaniska system där säkra, glappfria anslutningar mellan axel och nav är avgörande. Vanliga applikationer inkluderar:

Industriella växellådor och hastighetsreducerare
Säkerställer täta och pålitliga växel-axelkopplingar med högt vridmoment.

Kraftiga transportörer och remskivor
Överför lasten effektivt mellan roterande element utan att nyckeln glider.

Vindkraftverk och energiutrustning
Används i drivsystem där axiella krafter, reverserande belastningar och långsiktig tillförlitlighet är avgörande.

Gruv-, metallurgi- och cementmaskiner
Designad för att motstå kraftiga vibrationer och stötbelastningar i materialhanteringssystem.

Roterande utrustning och testriggar
Möjliggör flexibel demontering och exakt axelinriktning vid frekvent underhåll.
Z1-expansionshylsan med hög belastningskapacitet erbjuder en pålitlig, exakt och underhållsvänlig lösning för högpresterande axel-till-nav-anslutningar i krävande industrisystem. Med sin anti-lossningsstruktur, enkla demontering och stöd för OEM-bearbetning och kilspårsintegration, uppfyller den de rigorösa behoven hos modern maskinteknik.
