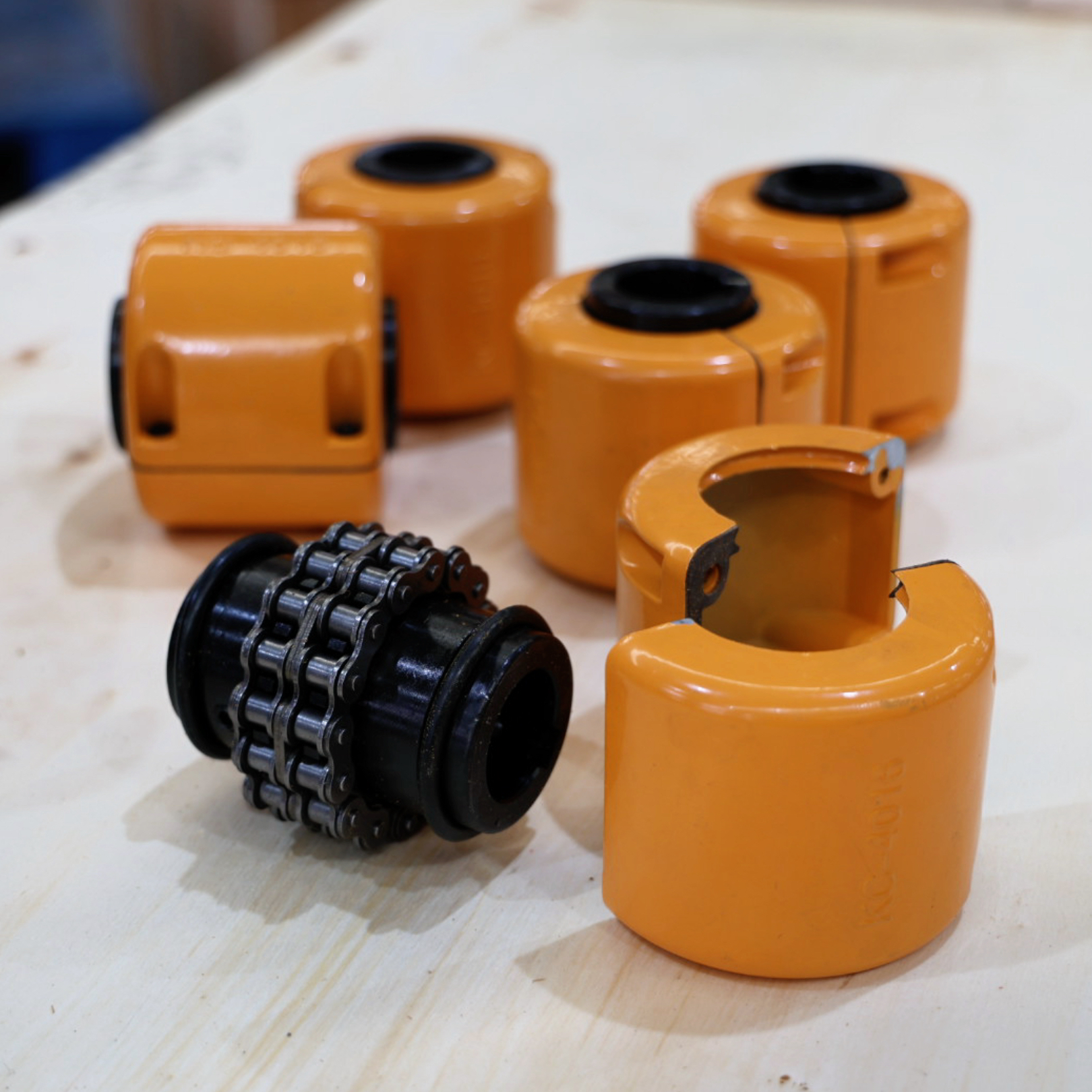

RSK-KC Kedjekopplingar för kraftöverföring Enkel installation Krav på nedre inriktning

Kontakta oss

Specifikation

Enkel struktur, låg kostnad

Enkel installation, lägre uppriktningskrav

Stark bärförmåga

Tillåter relativt stor axiell förskjutning

Enkelt underhåll (för öppna mönster)

Enkel demontering

P/N

Tillämplig

Utbud av

Skaft

Pilot

Max

Kantig

(Grad)

Bolt

Max

Vridmoment (Nm)

Max

Revolution (rpm)

Moment

Av tröghet

(kg. cm²)

Krävs

Mängd av

Fett (kg)

Vikt G(kg)

KC-3012

KC-4012

KC-4014

KC-4016

KC-5014

12-16

12-22

12-28

14-32

15-35

101

64.8

79.4

87.4

99.7

29,8

36.0

40.0

45.0

5.2

7.4

9.7

10.2

14.4

18.1

1°

190

249

329

419

620

5000

4800

3600

3.7

5.5

9.7

14.4

28.0

0.10

0.13

0.17

0.22

0.4

0.8

1.1

1.4

2.2

KC-5016

KC-5018

KC-6018

KC-6020

KC-6022

16-40

16-45

20-56

20-60

20-71

111

122

142

158

168

110

106

127

139

151

99.7

99,7

123.5

45.0

45,0

56.0

9.7

11.5

105

117

18.1

22,8

22.8

M10

791

979

1810

2210

2610

3600

3000

2500

37.0

56.3

137.3

210.2

295.0

0.26

0.36

0.50

0.60

0.70

2.7

3.8

6.2

7.8

10.4

KC-8018

KC-8020

KC-8022

KC-10020

KC-12018

20-80

20-90

20-100

25-110

35-125

190

210

226

281

307

110

121

140

160

170

169

185

202

233

256

141.2

145.2

157.2

178.8

202.7

63.0

65.0

71.0

80.0

90.0

15.2

18.8

22.7

129

137

153

181

29.3

35.8

45.4

M12

3920

4800

5640

8400

12700

2000

1800

1500

520.0

812.4

1110.0

2440.0

3940.0

0.90

1.10

1.20

1.80

3,20

12.7

16.0

20.2

33.0

47.0

KC-12022

KC-16018

KC-16022

KC-20018

KC-20022

35-140

63-160

80-200

82-205

100-255

357

375

440

465

545

210

228

279

289

363

304

340

405

425

506

222.7

254.1

310.1

437.5

477.5

100.0

112.0

140.0

200.0

220.0

22.7

30.1

37.5

181

240

245

285

300

45.4

58.5

71.6

M12

M16

M20

18300

26400

38100

54100

77800

1250

1100

1000

800

600

7810.0

14530.0

32220.0

50980.0

111100.0

4.40

7.20

9,90

11.80

15.80

72.0

108.0

187.0

286.0

440.0

KC-24022

KC-24026

120-310

150-360

110

140

650

745

448

526

607

704

650.0

700.0

302.5

327.5

340

350

87.8

M20

137000

186000

600

500

310000.0

598500.0

21.90

28.10

869.0

1260.0

Beskriv

KC Chain Coupling, helt känd som "Roller Chain Coupling", är ett mekaniskt element som överför kraft genom ingrepp av dubbeltrådiga eller flersträngade rullkedjor med två halvkedjekopplingar av kedjehjulstyp med samma antal tänder.

Dess kärnprincip bygger på kedjans "flexibilitet" för att kompensera för relativ förskjutning mellan två axlar, samtidigt som man utnyttjar ingreppet mellan kedjehjulets tänder och kedjerullar för att överföra vridmoment. Den tillhör kategorin flexibla kopplingar utan elastiska element. Dess kompensationsförmåga härrör i första hand från spelet i kedjans gångjärn och kedjans inneboende flexibilitet.

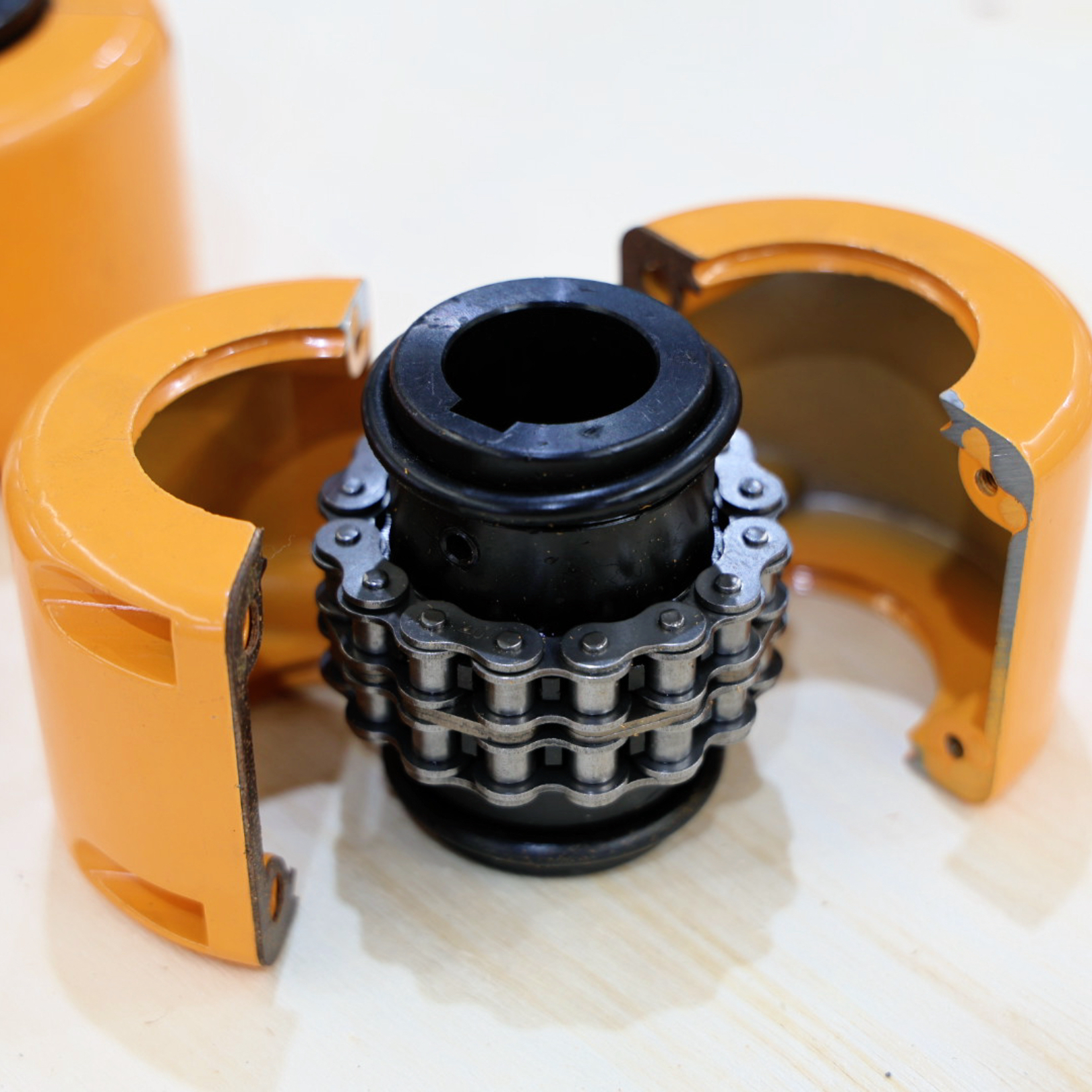

En standard KC-kedjekoppling består huvudsakligen av följande komponenter:

Två halvkopplingar av kedjehjul: Identiska i formen med kedjehjul, vanligtvis gjorda av högkvalitativt legerat stål, och anslutna till de drivande och drivna axlarna via nycklar, koniska bussningar, etc.

Dubbelsträngad (eller flersträngad) rullkedja: Fungerar som det mellanliggande flexibla elementet, lindat runt och i ingrepp med båda halvkopplingarna.

Skydd (hölje): Vanligtvis tillverkad av två delade metallkåpor (stål eller aluminium) fästa med bultar. Dess kärnfunktioner är:

Säkerhetsskydd: Förhindrar att den roterande höghastighetskedjan flyger ut och orsakar olyckor vid brott.

Smörjmedelsbehållare: Kan fyllas med fett för att ge kontinuerlig smörjning och rostskydd för kedjan.

Skydd mot damm och föroreningar: Skyddar kedjan från yttre damm, fukt och skräp.

Nyckelegenskaper

Enkel struktur, låg kostnad:

Få komponenter, mogna tillverkningsprocesser (kedjehjul och kedjor är standarddelar). Det är en av de kopplingstyper som har högst kostnad-prestanda-förhållande.

Enkel installation, nedre uppriktningskrav:

På grund av dess inneboende spelrum och flexibilitet har den god anpassningsförmåga till axiella, radiella och vinkelmässiga installationsfel (kombinerad felinriktning) mellan axlar. Installation och uppriktning är snabbare och enklare jämfört med växel- eller skivkopplingar.

Stark bärande kapacitet:

Den flertrådiga kedjedesignen kan överföra avsevärt vridmoment, vilket gör den lämplig för drivningstillämpningar med medelstora och medelhöga belastningar.

Tillåter relativt stor axiell förskjutning:

Kedjan kan glida axiellt längs kedjehjulets tänder, vilket möjliggör kompensation för betydande axiell flytning orsakad av termisk expansion eller lagerspel.

Enkelt underhåll (för öppna mönster):

Tidiga kedjekopplingar av öppen typ, utan skydd, möjliggjorde direkt observation av slitage och enkel smörjning. Moderna bevakade konstruktioner kräver också periodisk öppning av höljet för inspektion och eftersmörjning.

Enkel demontering:

Kräver inte axiell rörelse av den anslutna maskinen. Genom att helt enkelt ta bort skyddsbultarna och kedjeanslutningslänken (om sådan används) kan kedjan tas av, vilket möjliggör frikoppling.

Primära applikationsfält

KC-kedjekopplingar är lämpliga för ekonomiska applikationer med medelhöga till låga hastigheter, medelstora belastningar, som kräver viss snedställningskompensation och där hög transmissionsprecision inte är kritisk

såsom:

Lantbruksmaskiner: Drivenheter för skördare, traktorer m.m.

Transportutrustning: Drivsystem för bandtransportörer, kedjetransportörer.

Allmän industriell utrustning: Fläktar, pumpar, blandare, fat.

Entreprenadmaskiner: Små blandningsanläggningar, lyftutrustning.

Vissa kostnadskänsliga lätta industrimaskiner.
