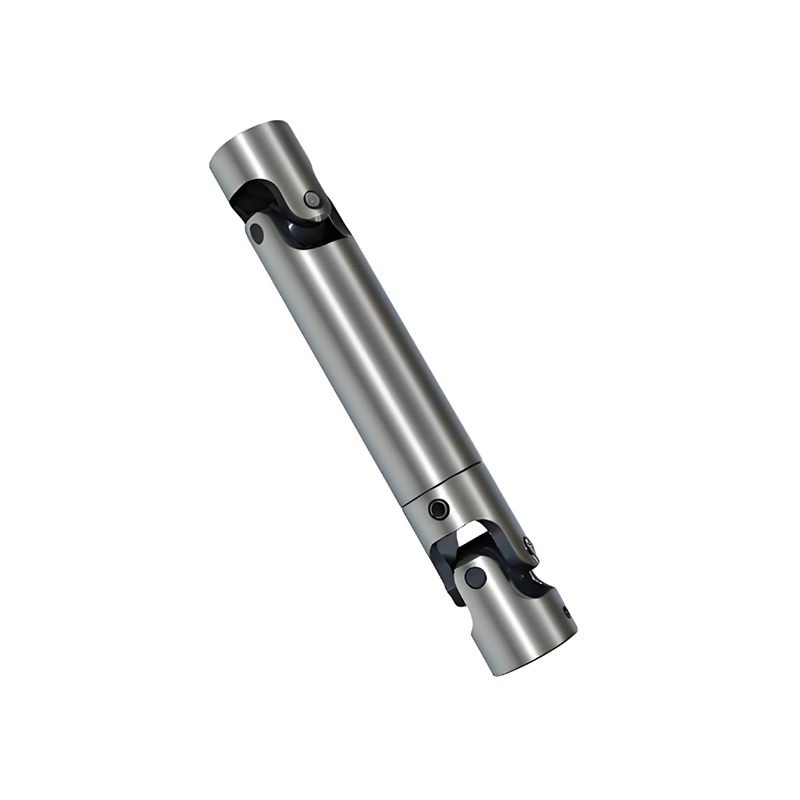

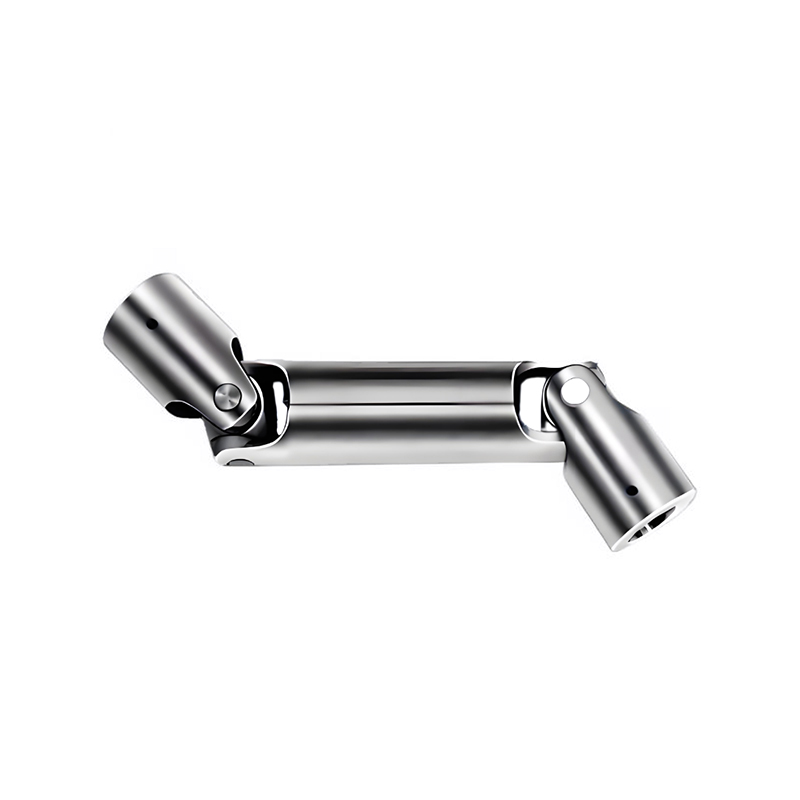

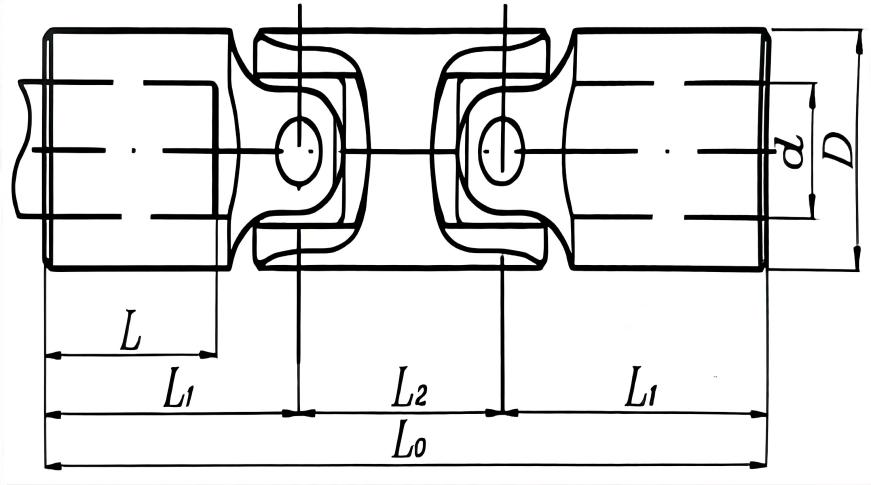

RSK-WS Precision universalaxel Dubbel typ storvinkel vridmomentöverföring

Stor vinkel vridmomentöverföringskapacitet

Enastående tung lastkapacitet

Stark kombinerad feljusteringskompensation

Hög överföringseffektivitet

En Precision Universal shaft  (U-led) är en högkvalitativ mekanisk koppling som överför rotationskraft mellan icke-inriktade axlar, som tillåter rörelse och varierande vinklar, som vanligtvis används i fordon och maskiner för smidig, tillförlitlig vridmomentöverföring där raka anslutningar inte är möjliga, med snäva material med snäva toleranser (liknande stål och härdbara allaranser), avancerad tätning för lång livslängd och konsekvent prestanda, till skillnad från standard U-fogar som kan ha hastighetsvariationer vid höga vinklar.

Nyckelegenskaper

Vinkelkompensation: Ansluter axlar i korsande, icke-parallella vinklar, avgörande för upphängningar eller maskinled.

Hög precision: Tillverkad med strikta toleranser för smidig drift, minimering av vibrationer och strömförlust, noterar Partsource och Belden Universal.

Hållbara komponenter: Använder korsar av härdat legerat stål, värmebehandlade nållager och robusta tätningar för förbättrad styrka och smörjfördelning, förklarar Partsource och Belden Universal.

Korrosionsskydd: har ofta skyddande beläggningar (som MICRO SHIELD™) för rostbeständighet, tillägger Partsource

Hur det fungerar (Basic U-Joint)

Struktur: En X-formad pivå (kors) förbinder två ok (ett på varje axel).

Rörelse: Korset gör att axlarna kan svänga och överföra rotation även när de är vinklade, som en kardan.

Potentiell hastighetsfluktuation: En enda U-led kan göra att den utgående axeln ökar och saktar ner (icke-konstant hastighet) om vinkeln är betydande, noterar Wikipedia och WM Berg.

Precisionslösning: Precisionsskarvar minimerar denna fluktuation, vilket säkerställer jämnare kraftleverans jämfört med standard, särskilt i kritiska applikationer

Vanliga applikationer

Fordon: Drivaxlar i bakhjulsdrivna (RWD) och fyrhjulsdrivna (4WD) fordon, ansluter transmissionen till differentialer.

Industrimaskiner: Ansluta roterande delar inom automation, robotteknik och annan tung utrustning där vinklarna ändras

Kopplingen av RSK-WS-typ har vanligtvis ett dubbelt universalkopplingsarrangemang för att uppnå konstant eller nästan konstant hastighetsöverföring. Dess huvudkomponenter inkluderar:

Två korsaxelaggregat: kärnkomponenterna. Varje montering består av:

Cross Shaft (Spider): Smidd av höghållfast legerat stål, det är den huvudsakliga lastbärande komponenten

Nålrullager: Installerade på tväraxelns fyra axeltappar för att minska friktionen

Lagerlock/tätningar: Säkra lagren och ge skydd mot damm och vatten

Två ok (flänsok eller svetsok): Anslut till tväraxelenheterna

En mellanaxel (drivaxel): Förbinder oken i båda ändarna via splines eller flänsar

Spline Sliding Sleeve (Slip Tube): En avgörande egenskap hos RSK-WS-typen. Mellanaxeln är vanligtvis utformad med yttre splines som griper in i en invändig splinesförsedd glidhylsa. Detta gör att drivaxeln kan glida axiellt medan den överför vridmoment, vilket kompenserar för axiell förskjutning orsakad av termisk expansion/sammandragning eller installation.

Glidlager eller smörjnipplar (smörjnipplar): Säkerställ smörjning av splineenheten.

Nyckelegenskaper:

1. Storvinkel vridmomentöverföringskapacitet:

En enkel led kan uppnå en arbetsvinkel på 15° - 25° eller ännu mer, lämplig för att koppla ihop utrustning med icke-kollinjära axlar eller utrustning vars arbetsposition ändras.

2. Enastående tung lastkapacitet:

Använder höghållfast legerat stål och stora nålrullager. Dess robusta konstruktion gör den till en av de mest pålitliga mekaniska lösningarna för att överföra extremt högt vridmoment (upp till miljontals Newtonmeter). Används ofta i metallurgiska valsverk, gruvmaskiner etc.

3. Stark kombinerad feljusteringskompensation:

Vinkelkompensation: Uppnås via tväraxelled.

Axial kompensation: Uppnår axiell rörelse på stora avstånd (upp till flera hundra millimeter) genom splineglidhylsan, en viktig fördel med WS-typen.

Radiell kompensation: Har en viss grad av anpassningsförmåga.

4.Hög överföringseffektivitet:

Pålitlig struktur, lång livslängd:

Mogen design med alla bärande delar av metall. Ger lång livslängd vid korrekt underhåll.

Primära applikationsfält

WS-typen är en klassisk "Mainstay of Heavy Industry"-koppling, lämplig för:

Metallurgisk industri: Huvud- och hjälpdrivningar för stålvalsverk (blomverk, sektionsverk, plåtverk).

Lyft och transport: Bomstötningsmekanismer för stora hamnpiedestalkranar, fartygslastare/lossare.

Gruvmaskiner: Drivsystem för grävmaskiner, krossar, kulkvarnar.

Entreprenadmaskiner: Driv sektioner av stora bandkranar, tunnelborrmaskiner.

Pappersmaskiner, marindäcksmaskiner och andra applikationer som kräver storvinklar överföring med högt vridmoment.
