Partihandel RSK-CPST Aluminiumlegering stegvis enkel membrankoppling för servomaskineri

Hem / Produkter / Servokopplingar / Membrankopplingar / RSK-CPST Aluminiumlegering stegvis enkel membrankoppling för servomaskineri

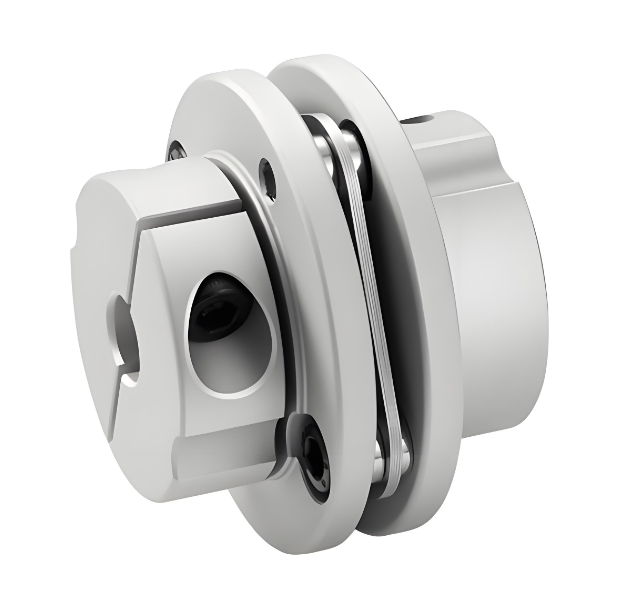

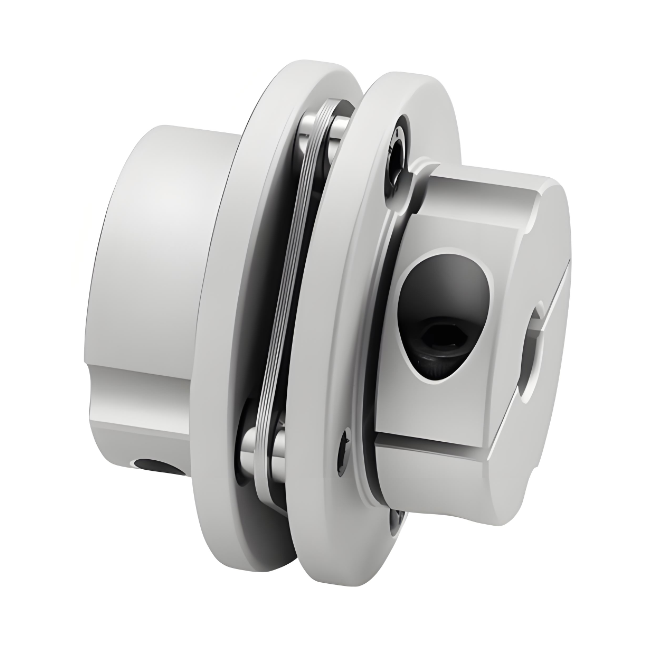

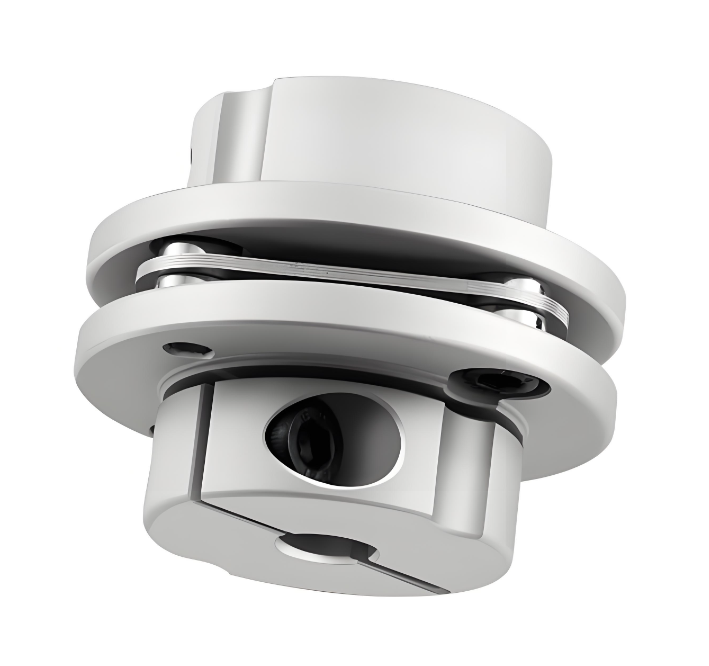

RSK-CPST Aluminiumlegering stegvis enkel membrankoppling för servomaskineri

RSK-CPST Aluminiumlegering stegvis enkel membrankoppling för servomaskineri

Kontakta oss
  • Specifikation
  • Beskrivning
Specifikation

>Höghållfast aluminiumlegering axelhylsa

>Membranet är tillverkat av 304 rostfritt stål

>Hög vridmomentstyvhet, kan noggrant kontrollera axelns rotation, kan utföra hög precisionskontroll

>Designad för servo- och stegmotorer

>Den spaltfria axel- och axelhylsanslutningen är lämplig för framåt- och bakåtrotation

>Låg tröghet, lämplig för höghastighetsdrift

>Klämskruvens åtdragningsmetod

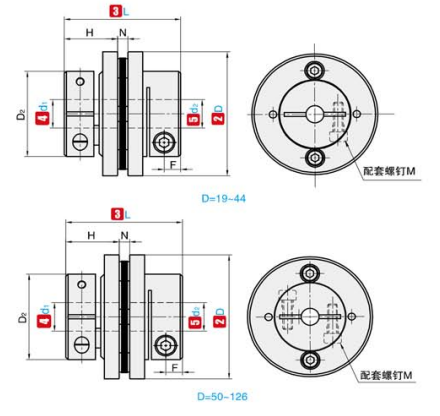

①NEJ. ②D ③L ④d₁  ⑤d₂ Valfritt intervall D2 N F H M Åtdragningsskruvens vridmoment
(N·m)
RSK-CPST 34 27.5 5 6 6,35 7 8 9 9,525 10 11 12 21.6 3.2 3.8 12.15 M3 1.2
39 34.5 6            8 9 9,525 10 11 12 12,7 14 15 25 4.2 5.0 15.15 M4 2.5
44 34.5 6 8 9 9,525 10 11 12 12,7 14 15 16 17 18 29.6 4.2 5.0 15.15 M4 2.5
50 42 10 11 12 12,7 14 15 16 17 18 19 20 32 4.8 5.5 18.6 M5 8
56 45 10 12 12,7 14 15 16 17 18 19 20 22 24 38 5.2 6.3 19.9 M5 5
68 53 14 15 16 17 18 19 20 22 24 25 28 30 46 6.3 7.5 23.35 M6 13
82 68 17 18 19 20 22 24 25 28 30 32 35 38 56 7.7 9.0 30.15 M8 20

①NEJ. ②D ③L Nominellt vridmoment
(N ·m) 		Tillåten excentricitet
(mm) 		Tillåten avböjning
(°) 		Tillåten axiell avvikelse
(mm) 		Tillåten hastighet
(rpm) 		Statisk reverserande styvhet
(N ·m/rad) 		Tröghetsmoment
(kg ·m²) 		Vikt
(g)
RSK-CPST 34 27.5 2 0.1 1 ±0,18 10000 1500 3,83×10⁻⁶ 30
39 34.5 4.5 0.1 1 ±0,23 10000 2450 7,5×10⁻⁶ 52
44 34.5 6.75 0.1 1 ±0,27 10000 3000 9,1×10⁻⁶ 68.5
50 42 15 0.1 1 ±0,30 10000 3800 2,5x10⁻⁵ 110
56 45 20 0.1 1 ±0,36 10000 4200 5,1x10⁻⁵ 135
68 53 50 0.1 1 ±0,40 9000 6500 1,3×10⁻⁴ 246
82 68 75 0.1 1 ±0,50 8000 8600 1,9×10⁻⁴ 422
