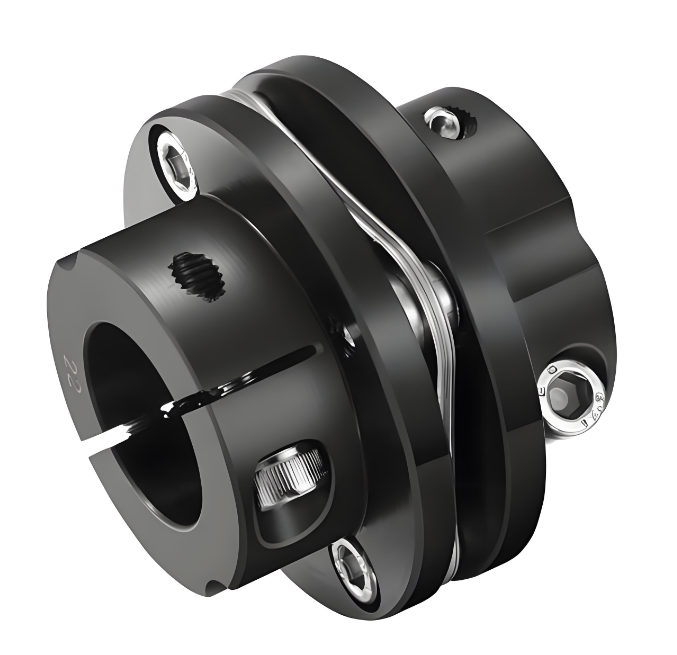

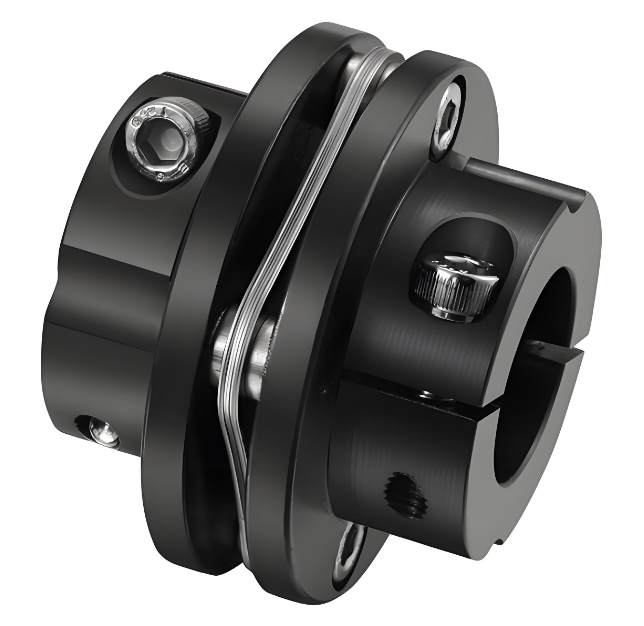

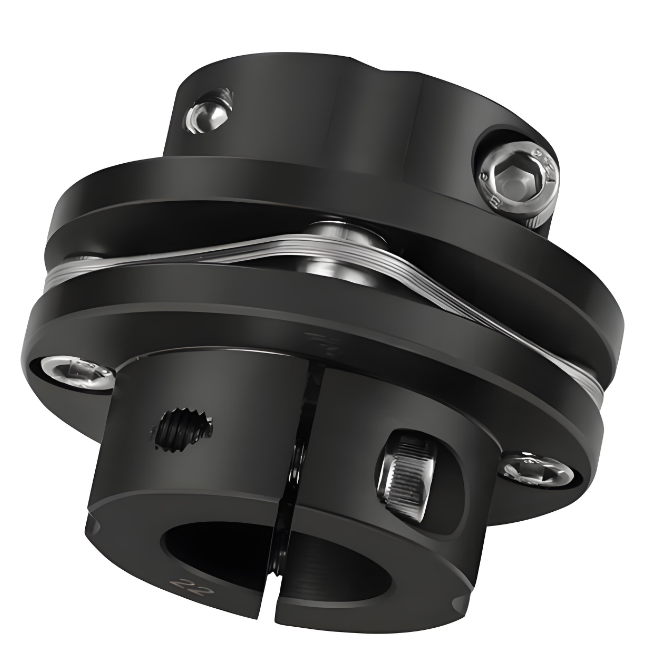

RSK-CPNST 45# stålsvärtande steg med enkel membrankoppling

>Membranet är tillverkat av 304 rostfritt stål

>Hög vridmomentstyvhet, kan noggrant kontrollera axelns rotation, kan utföra hög precisionskontroll

>Designad speciellt för servo, stegmotor

>Med kilspårdesign, stor troquetransmission

>Den spaltfria axel- och axelhylsanslutningen är lämplig för framåt- och bakåtrotation

>Skafthylsan är gjord av 45# stål

>Atdragningsmetod för positioneringsskruv

This 45# steel stepped single diaphragm coupling is made of 45 steel as the main material, with excellent strength and toughness. The half coupling is forged with 45 steel, which is solid and can withstand large torque to ensure stable power transmission.

Dess strukturella design är unik. The single diaphragm is made of stainless steel sheet and is staggered with the two half couplings by bolts. Denna design kan effektivt kompensera för den relativa förskjutningen mellan de två anslutna axlarna genom elastisk deformation av membranet, täckande axiell, radiell och vinkelförskjutning, och har enastående kompensationsförmåga. Jämfört med växelkopplingen är dess vinkelförskjutningskapacitet fördubblad, reaktionskraften är liten vid radiell förskjutning, flexibiliteten är stor och en viss grad av excentricitet, avböjning och axiell avvikelse tillåts, vilket har god anpassningsförmåga till axelfel.

Prestandamässigt har den många höjdpunkter. It has a wide range of torque transmission and is suitable for a variety of working conditions. Det kan avsevärt minska vibrationerna under drift, utan buller eller slitage, och transmissionseffektiviteten är så hög som 99,86 %, vilket är särskilt enastående i medelhöga och höghastighetsscenarier med hög effekt. Arbetstemperaturanpassningsområdet är brett, och det kan fungera normalt i en miljö på -80 ℃ till 300 ℃, och kan också fungera säkert under svåra förhållanden med stötar och vibrationer. Dessutom har kopplingen en enkel struktur, lätt vikt, liten storlek, enkel installation och demontering, inget behov av att flytta maskinen (för typen med mellanaxel), och ingen smörjning och låga efterföljande underhållskostnader. Inom området för precisionsmekanisk transmission kan den exakt överföra hastigheten, fungera utan slirning och ge starkt stöd för utrustningens stabila drift. Det kan användas allmänt i många industrier som fläktar, pumpar och ventiler, gruvdrift, metallurgi, papperstillverkningsmaskiner, hydraulsystem, varvsindustrin, etc.
