- Specifikation
- Beskriv
Specifikation
Kompenserar för stor vinkelförskjutning
Kompakt design med hög lastkapacitet
Hög överföringseffektivitet
Hög tillförlitlighet och relativt enkelt underhåll
Lämplig för tuff miljö
Anpassad efter dina krav
I praktiska tillämpningar klassificeras de i tunga, medelstarka, lätta och små typer baserat på storleken på det överförda vridmomentet. Kraftiga universalkopplingar används vanligtvis i metallurgiska maskiner, tunga maskiner, petroleummaskiner, entreprenadmaskiner, lyft- och transportmaskiner etc. Medelstarka och lätta universalkopplingar används ofta i fordon som bilar och lok, såväl som i lätta industrimaskiner. Små universalkopplingar används främst för rörelseöverföring, vanligtvis i precisionsmaskineri och kontrollmekanismer.

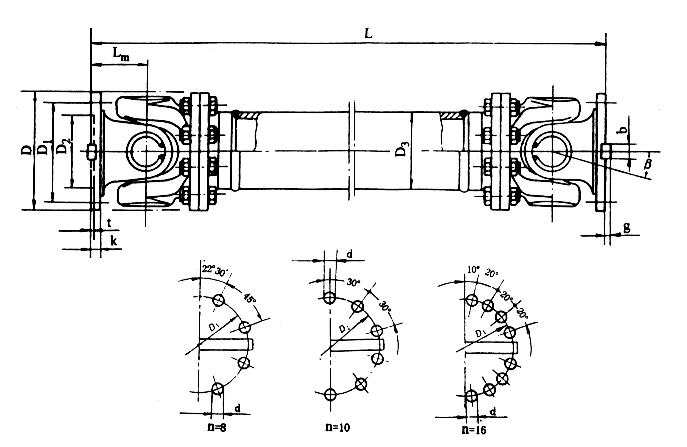

| P/N | Taktisk diameter D/mm | Nominellt vridmoment Tn/kN.m | Utmattningsmoment Tf/kN.m | Vinkelfeljusteringβ/(。） | Mått (mm) | Dynamiskt tröghetsmomentI (kg·m2) | Vikt ( Kg) | ||||
| Lmin | D3 | Lm | Lmin | Varje 100 mm ökning | Lmin | Varje 100 mm ökning | |||||
| SWC180WF | 180 | 12.5 | 6.3 | ≤25 | 560 | 114 | 110 | 0.248 | 0.0070 | 58 | 2.8 |
| SWC225WF | 225 | 40 | 20 | ≤15 | 610 | 152 | 120 | 0.636 | 0.0234 | 93 | 4.9 |
| SWC250WF | 250 | 63 | 31.5 | ≤15 | 715 | 168 | 140 | 1.352 | 0.0277 | 143 | 5.3 |
| SWC285WF | 285 | 90 | 45 | ≤15 | 810 | 194 | 160 | 2.664 | 0.0510 | 220 | 6.3 |
| SWC315WF | 315 | 125 | 63 | ≤15 | 915 | 219 | 180 | 4.469 | 0.0795 | 300 | 8.0 |
| SWC350WF | 350 | 180 | 90 | ≤15 | 980 | 267 | 194 | 7.388 | 0.2219 | 412 | 15.0 |
| SWC390WF | 390 | 250 | 125 | ≤15 | 1100 | 267 | 215 | 13.184 | 0.2219 | 588 | 15.0 |
| SWC440WF | 440 | 355 | 180 | ≤15 | 1290 | 325 | 260 | 23.25 | 0.4744 | 880 | 21.7 |
| SWC490WF | 490 | 500 | 250 | ≤15 | 1360 | 325 | 270 | 40.75 | 0.4744 | 1173 | 21.7 |
| SWC550WF | 550 | 710 | 355 | ≤15 | 1510 | 426 | 305 | 68.48 | 1.3570 | 1663 | 34.0 |
| SWC620WF | 620 | 1000 | 500 | ≤15 | 1690 | 426 | 340 | 127.53 | 1.3570 | 2332 | 34.0 |
