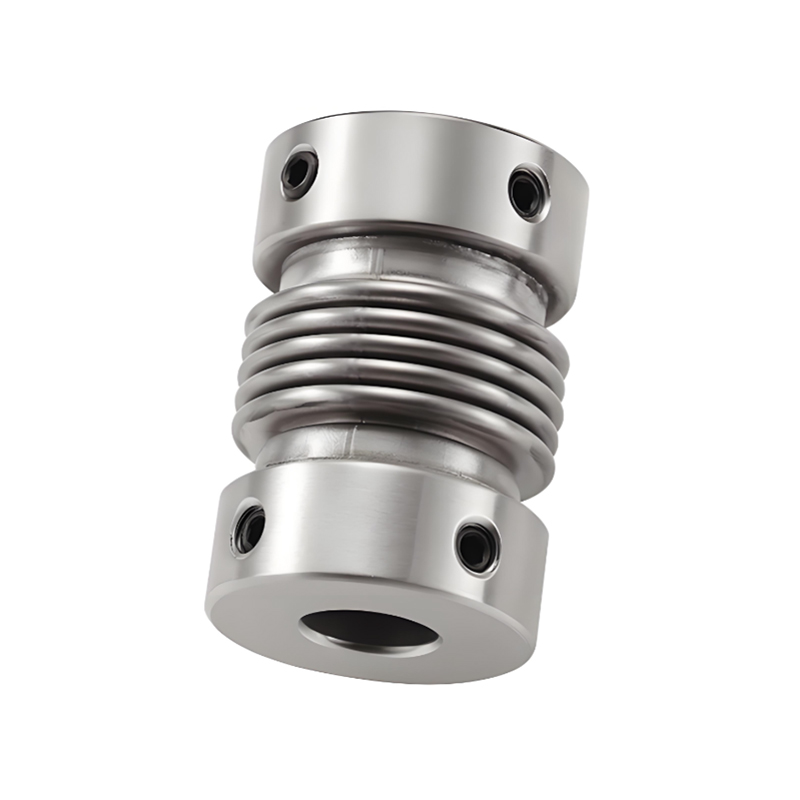

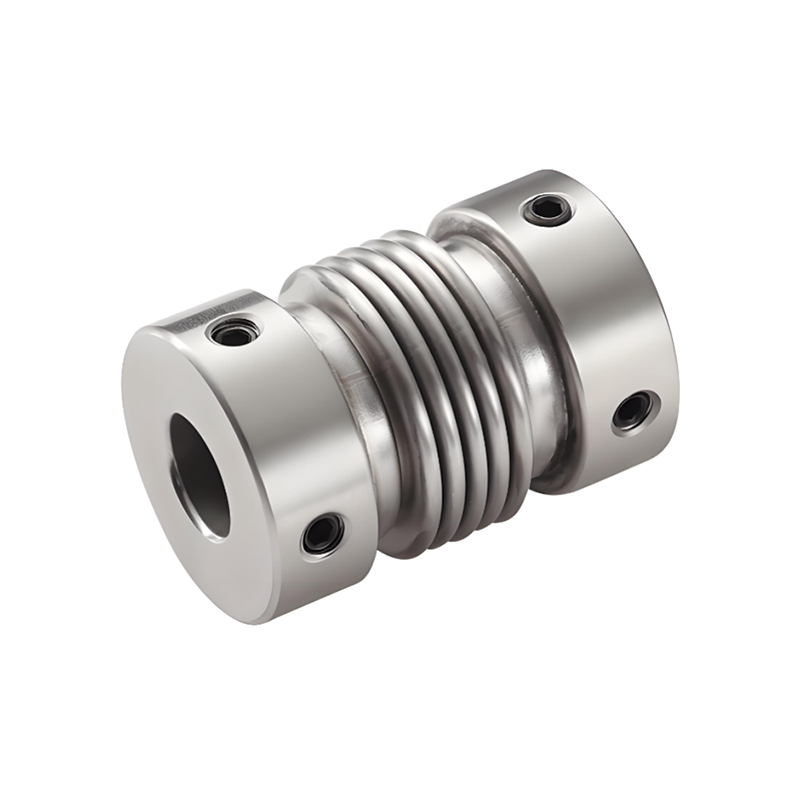

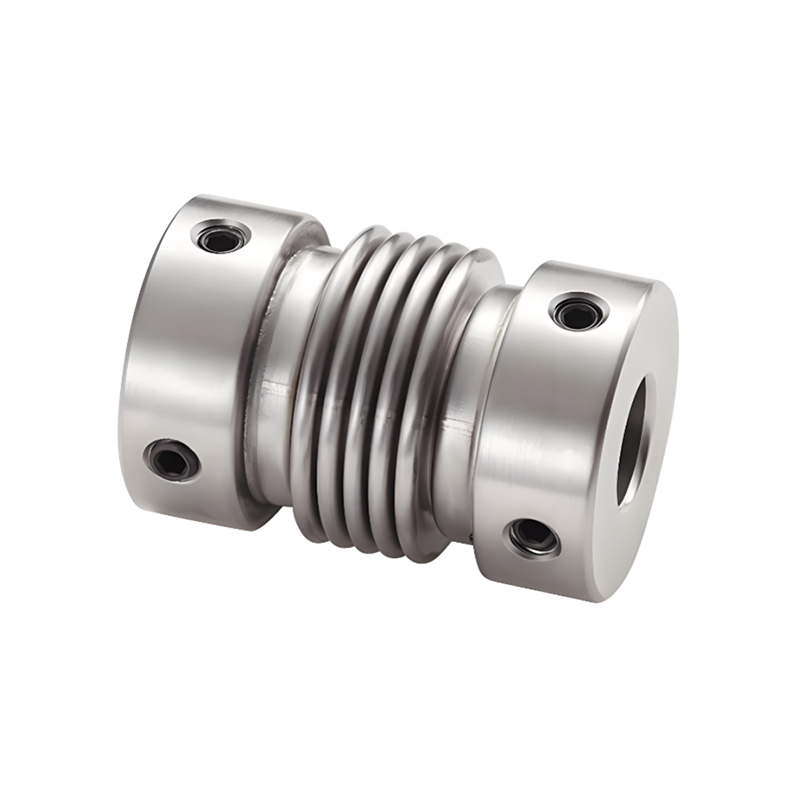

RSK-CPRG Bra korrosionsbeständighet Rostfritt stål Bälgkopplingar Positioneringsskruv

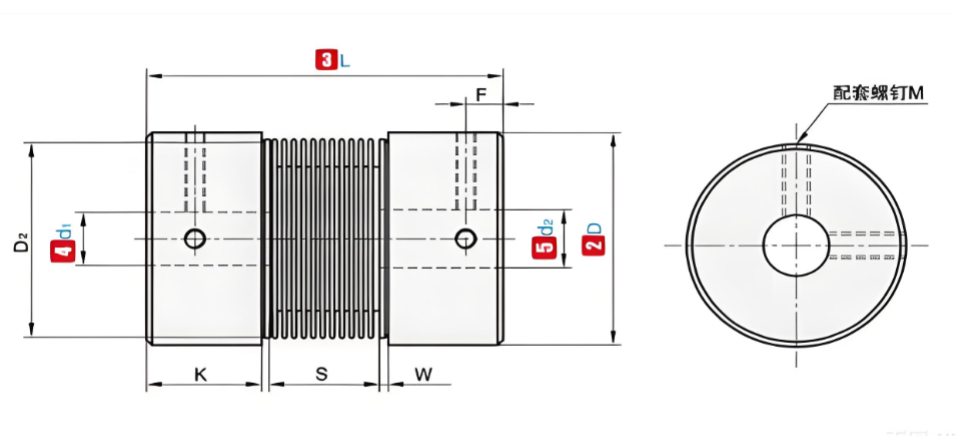

P/N

ΦD

L

Standard innerdiameter (mm)

K

W

S

D2

F

M

Åtdragningsmoment (N.m)

RSK-CPRG

16

27

4-5-6-6,35-7-8

7.5

2

8

13.5

3

M3

1.2

20

32

5-6-6,35-7-8-9-9,525-10

7.2

2.8

12

18

3.5

M3

1.2

22.5

34

5-6-6,35-7-8-9-9,525-10

8.05

2.8

12.3

20.2

3.6

M4

2.5

25

37

6-6,35-7-8-9-9,525-10

9.5

3

12

20.2

4.5

M4

2.5

32

42

8-9-9.525-10-11-12-12.7-14-15

8

4

18

27.2

4.5

M5

5

Obs: De inre hålen i båda ändarna av kopplingen kan kombineras fritt med minsta och maximala innerdiametrar. De inre diameterstorlekarna som är markerade i tabellen är endast för referens. Håldiametern som krävs av kunden är också endast för referens. Kontakta oss för den håldiameter som kunden kräver.

P/N

ΦD

L

Bedömningsmoment (N.m)

Tillåt bias (mm)

Tillåt lutning (∠°)

Tillåt axiell avvikelse (mm)

Tillåt RPM

Statisk vridstyvhet (N.m/rad)

Tröghetsmoment (N.m)

Vikt (g)

RSK-CPRG

16

27

1.2

0.1

2

0.3

-0,1

16000

150

7,9X10⁻⁷

22

20

32

2.2

0.1

2

0.3

-0,1

13000

220

2,0X10⁻⁶

36

22.5

34

2.7

0.15

2

0.3

-0,1

12000

300

6,2X10⁻⁶

54

25

37

3

0.15

2

0.5

-1.3

11000

330

6,7X10⁻⁶

73

32

42

3.7

0.2

2

0.5

-1.3

10000

490

2,0X10⁻⁵

128

Obs: Ovanstående tröghetsmoment och tekniska parametrar mäts med standarden för maximal bländare. Det maximala nominella vridmomentet är relaterat till hållbarheten hos själva kopplingen. Ju större ytterdiameter, desto större kraft, och ju mindre ytterdiameter, desto högre tillåten hastighet.
