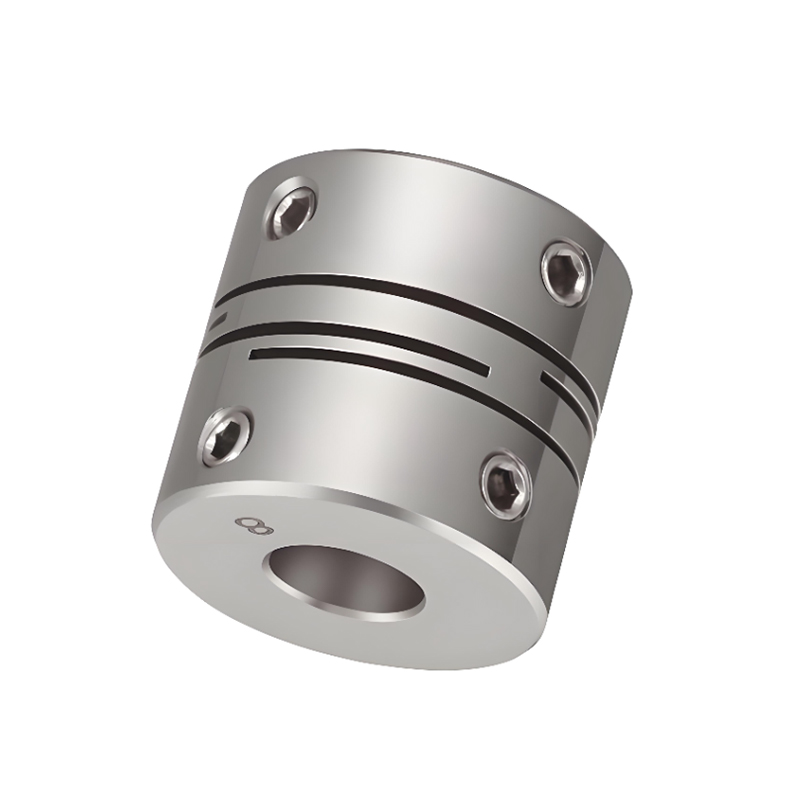

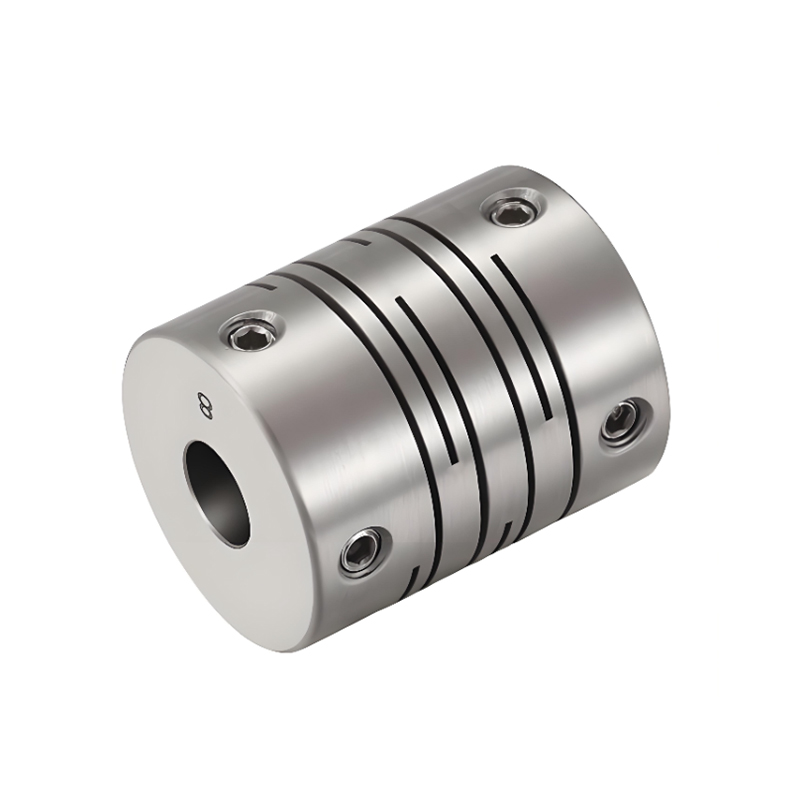

RSK-CPPG Rostfritt stål med hög styvhet, parallell linjeaxelkoppling Positioneringsskruvtyp

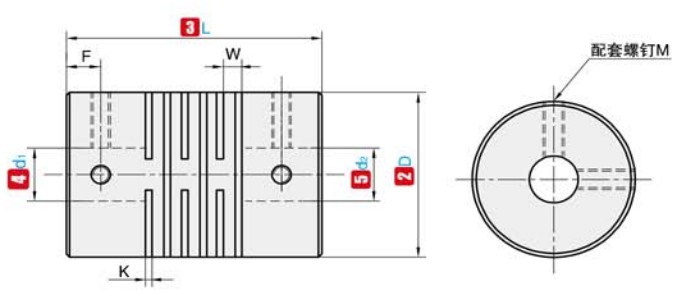

Kodnamn

D

L

Standard innerdiameter (mm)

K

W

F

M

Åtdragningsmoment (N.m)

RSK-CPPG

16

17.4

3  4  5  6

0.55

1.18

3.0

M3

0.8

19

20

3  4  5  6  6.35  7  8

0.55

1.18

3.4

M3

0.8

24

25

4  5  6  6.35  7  8  9         10  11

0.55

1.49

3.78

M4

1.2

29

30

5  6  6.35  7  8  9  9.525  10  11  12  12.7

0.55

1.81

4.5

M5

5

34

35

8  9  9,525  10  11  12  12,7  14  15  16

0.8

2.09

5.1

M5

5

39

40

8  9  9,525  10  11  12  12,7  14  15  16  18  19

0.8

2.34

7.0

M5

5

44

45

8  9  9,525  10  11  12  12,7  14  15  16  18  19  20

0.8

2.54

7.75

M6

8

Obs: De inre hålen i båda ändarna av kopplingen kan kombineras fritt med minsta och maximala innerdiametrar. De inre diameterstorlekarna som är markerade i tabellen är endast för referens. Håldiametern som krävs av kunden är också endast för referens. Kontakta oss för den håldiameter som kunden kräver.

Kodnamn

D

L

Bedömningsmoment (N.m)

Tillåt bias (mm)

Tillåt lutning (∠°)

Tillåt axiell avvikelse (mm)

Tillåt RPM

Statisk vridstyvhet (N.m/rad)

Tröghetsmoment (N.m)

Vikt (g)

RSK-CPPG

16

17.4

2

0.05

0.5

±0,10

24000

200

2,8x10 ^-5

25

19

20

4

0.05

0.5

±0,10

24000

270

6,2x10 ^-5

40

24

25

6

0.05

0.5

±0,10

24000

790

2,0x10 ^-5

75

29

30

8

0.05

0.5

±0,10

24000

1400

5,2x10 ^-5

145

34

35

12

0.05

0.5

±0,10

24000

2200

1,1x10 ^-4

200

39

40

15

0.05

0.5

±0,10

24000

4100

2,3x10 ^-4

250

44

45

23

0.05

0.5

±0,10

24000

5100

4,3x10 ^-4

365

Obs: Ovanstående tröghetsmoment och tekniska parametrar mäts med standarden för maximal bländare. Det maximala nominella vridmomentet är relaterat till hållbarheten hos själva kopplingen. Ju större ytterdiameter, desto större kraft, och ju mindre ytterdiameter, desto högre tillåten hastighet.
