RSK Grid kopplingar Installationsinstruktioner

Utförandet av koppling beror till stor del på hur du installerar och underhåller. Grid-kopplingarna är designade för att fungera i antingen horisontellt eller vertikalt läge utan modifiering.

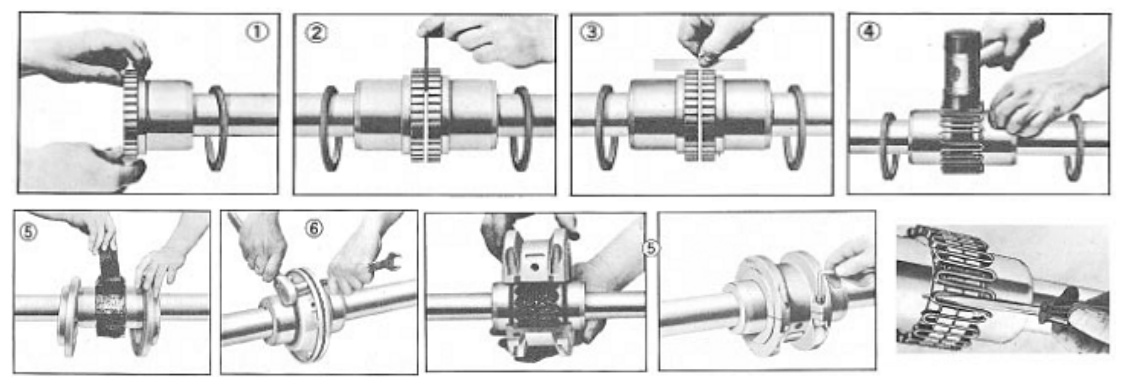

1. Montera tätningar och nav
Rengör alla metalldelar med obrännbart lösningsmedel och kontrollera att det inte finns grader i nav, axlar och kilspår. Smörj tätningarna lätt med fett och placera dem på axlarna innan du monterar nav. Montera naven på sina respektive axlar så att navets yta är i jämnhöjd med änden av dess axlar om inget annat anges. Dra åt skruvarna när den är möblerad.

2. Gap och vinkeljustering

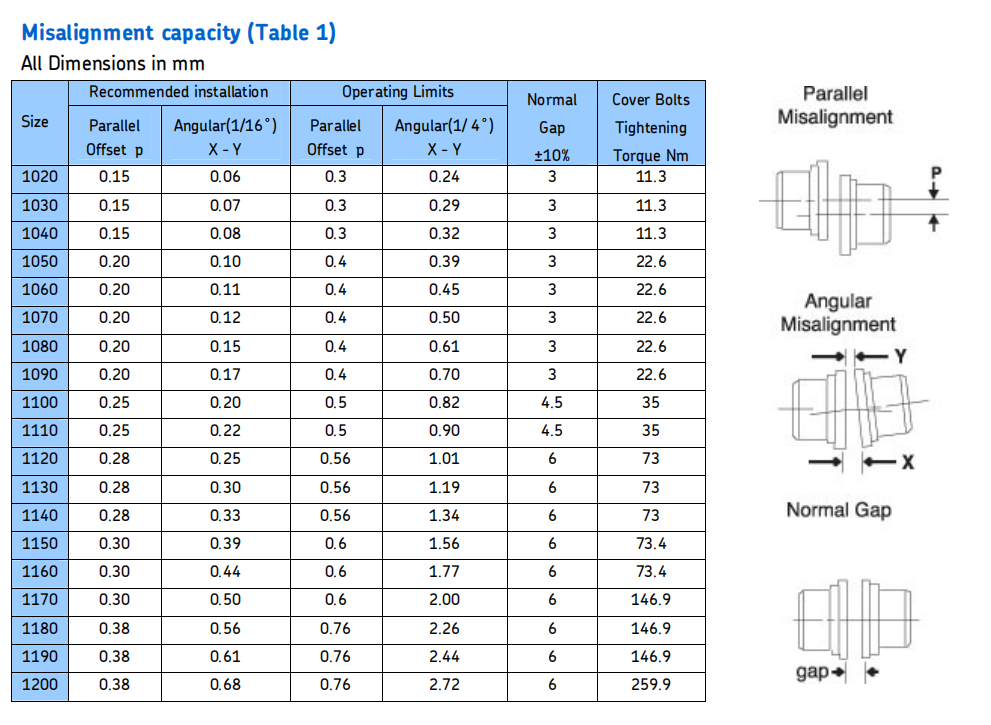

Använd en distansstång som är lika tjock som spalten som anges i tabell 1. Sätt in stången som visas i fig till samma djup med 90° intervall och mät spelrummet mellan stången och navytan med avkännare. Skillnaden i minimi- och maximimått får inte överstiga de vinkelgränser som anges i tabell 1

3. Offset Alignment
Rikta in så att en rak kant vilar rakt (eller inom de gränser som anges i Tabell 2) på båda naven och även med 90° intervall. Spelet får inte överskrida gränserna för parallellförskjutning av installationer som anges i Tabell 1. Dra åt alla fundamentbultar och upprepa steg 2 och 3. Justera om kopplingen vid behov.

4. Infoga rutnät
Packa mellanrum och spår med specificerat smörjmedel innan gallret sätts in. Fixa rutnätet i samma riktning; detta säkerställer korrekt gallerkontakt med icke-roterande stift i lockhalvorna. Sprid ut gallret något för att passera över kopplingständerna och sätet med en mjuk klubba.

5. Packa med fett och sätt ihop skydden
Packa utrymmena mellan och runt gallret med så mycket smörjmedel som möjligt och torka bort överflödigt jämnt med toppen av gallret. Placera tätningarna på naven så att de är i linje med spåren i locket. Placera packningarna på flänsen på den nedre lockhalvan och montera locken så att matchmärkena är på samma sida. Tryck in packningarna tills de tar stopp mot tätningarna och fäst lockhalvorna med fästelement, dra åt till det moment som anges i tabellen. Se till att packningarna stannar på plats under åtdragning av fästelement.
