Installationsinstruktioner för växelkoppling

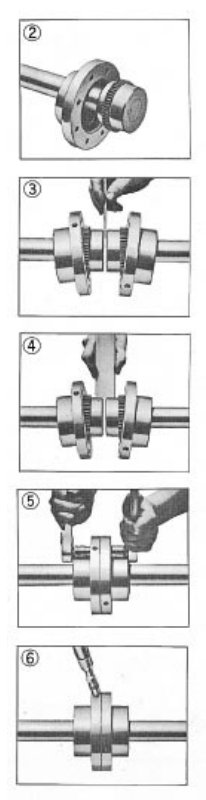

1. Montera flänshylsor, tätningar och nav

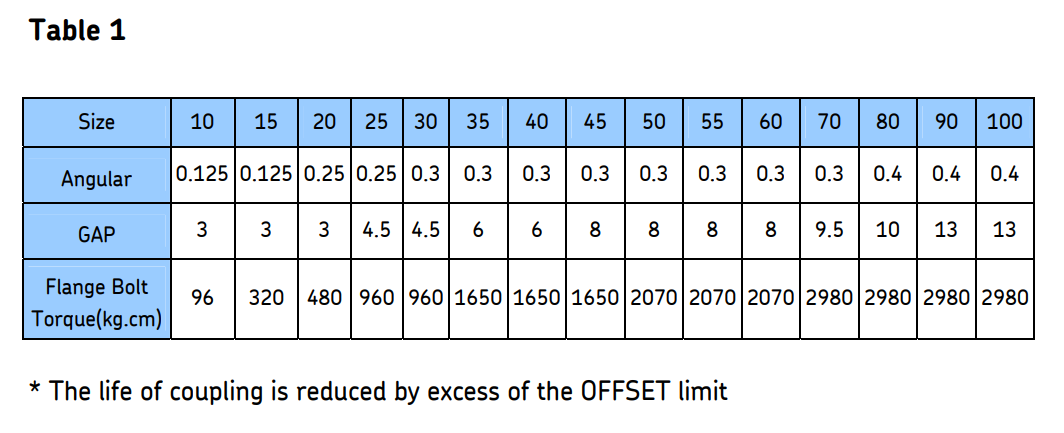

Rengör alla delar. Smörj de krönta kugghjulen och O-ringen. Sätt O-ringen på axlarna. Placera flänshylsorna med tätningsringar på axlarna och montera naven på sina respektive axlar. Täta kilspåren för att förhindra läckage. Sätt i ställskruvarna och dra åt. Placera utrustningen ungefär i linje med navgapet som i Tabell 1.

2. Gap & Angular Alignment

Använd en distansstång som är lika tjock som spalten som anges i Tabell 1. Sätt in stången till samma djup med 90° intervall och mät spelet mellan stången och navytan med avkännare.

3. Offset Alignment

Rikta in axeln med en rak stång, kontrollera var 90°, se tabell 1. Kontrollera med filtar. Se till att med en mätklocka inte överskrida offsetgränsen.

4. Montera kopplingen

Sätt i packningen mellan flänsarna och fäst bultarna, placera smörjhålet i 90°. Dra åt fästelementen med det vridmoment som anges i Tabell 1.

5. Stor storlek (över storlek 70)

Installera koppling enligt ovan. Ta bort alla smörjpluggar och fyll på rekommenderat fett i kopplingen tills överskottet rinner genom ett öppet smörjhål, plugga sedan. Fyll på fettet tills det rinner över vid det öppnade motsatta hålet.
